উৎপত্তি স্থল:
উহান চীন
পরিচিতিমুলক নাম:
Springtek
সাক্ষ্যদান:
ISO9001 RoHS FCC CE
মডেল নম্বার:
S-SB5M53S20-CD
ই এম
তথ্য বিন্যাস
| অংশ সংখ্যা | পণ্যের বর্ণনা |
| S-SB5M53S20-CD | BIDI SFP, 155Mbps, Tx1550/Rx1310nm, SC,SM, 20km, 0ºC~+70ºC, DDM সহ |
| S-SB5M53S20-আইডি | BIDI SFP, 155Mbps, Tx1550/Rx1310nm, SC,SM, 20km, -40ºC~+85ºC, DDM সহ |
বর্ণনা

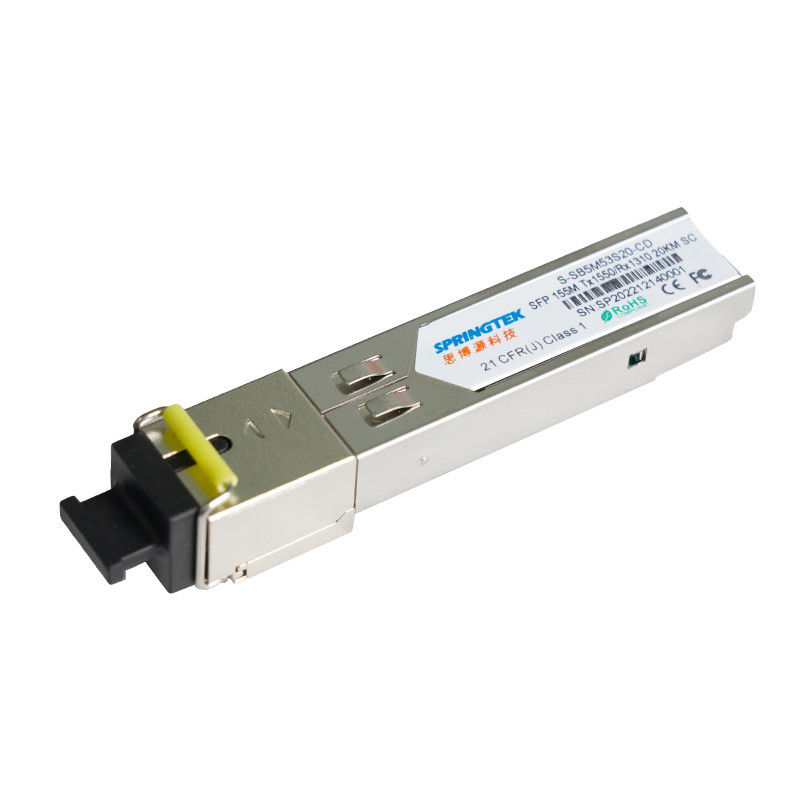

স্প্রিংটেক বিআইডিআই এসএফপি ট্রান্সসিভারগুলি উচ্চ কার্যকারিতা, সাশ্রয়ী মডিউল যা 155 এমবিপিএস সমর্থন করে এবং 20 কিমি ট্রান্সমিশন দূরত্ব SMF(9/125μm)।
ট্রান্সসিভার দুটি বিভাগ নিয়ে গঠিত: একটি 1550nm LD লেজার ট্রান্সমিটার, একটি PIN ফটোডিওড একটি ট্রান্স-ইম্পিডেন্স এমপ্লিফায়ার (TIA) এর সাথে একীভূত।Springtek BIDI SFP ট্রান্সসিভার ক্লাস I লেজারের নিরাপত্তার প্রয়োজনীয়তা পূরণ করে।
ট্রান্সসিভারটি SFP মাল্টি-সোর্স এগ্রিমেন্ট (MSA) এবং SFF-8472 এর সাথে সামঞ্জস্যপূর্ণ।আরও তথ্যের জন্য, অনুগ্রহ করে SFP MSA দেখুন।
বৈশিষ্ট্য
অপারেটিং কেস তাপমাত্রা:
বাণিজ্যিক: 0 থেকে +70 ডিগ্রি সেলসিয়াস
শিল্প: -40 থেকে +85 ডিগ্রি সেলসিয়াস
অ্যাপ্লিকেশন
পরম সর্বোচ্চ রেটিং
| প্যারামিটার | প্রতীক | মিন | টাইপ | সর্বোচ্চ | ইউনিট |
| পাওয়ার সাপ্লাই ভোল্টেজ | ভিসিসি | -0.5 | - | 4 | ভি |
| স্টোরেজ তাপমাত্রা পরিসীমা | টিএস | -40 | - | 85 | °সে |
| আপেক্ষিক আর্দ্রতা - সঞ্চয়স্থান | আরএইচএস | 0 | - | 95 | % |
| আপেক্ষিক আর্দ্রতা - অপারেটিং | আরএইচও | 0 | - | 85 | % |
প্রস্তাবিত অপারেটিং শর্তাবলী
| প্যারামিটার | প্রতীক | মিন | টাইপ | সর্বোচ্চ | ইউনিট |
| কেস অপারেটিং তাপমাত্রা পরিসীমা | Tc | 0 | - | 70 | °সে |
| -40 | - | 85 | |||
| পাওয়ার সাপ্লাই ভোল্টেজ | ভিcc | 3.14 | 3.3 | 3.47 | ভি |
| বিদ্যুত সরবরাহ | আমিcc | - | - | 300 | এমএ |
| ডেটা রেট | বি.আর | - | 155 | - | এমবিপিএস |
বৈদ্যুতিক বৈশিষ্ট্য
| ট্রান্সমিটার বৈদ্যুতিক বৈশিষ্ট্য | ||||||
| প্যারামিটার | প্রতীক | মিন | টাইপ | সর্বোচ্চ | ইউনিট | |
| ডিফারেনশিয়াল ইনপুট ভোল্টেজ সুইং | ভিভিতরে | 400 | - | 2000 | mV | |
| Tx ডিফারেনশিয়াল ইনপুট ইমপেন্ডেন্স | জেডভিতরে | - | 100 | - | Ω | |
| ট্রান্সমিটার নিষ্ক্রিয় ভোল্টেজ | ভিডিআইএস | 2.0 | - | ভিসিসি+0.3 | ভি | |
| ট্রান্সমিটার ভোল্টেজ সক্ষম করুন | ভিEN | 0 | - | 0.8 | ভি | |
| টিফল্টযুক্তি উচ্চ | ভিটিএফএইচ | 2.4 | - | ভিসিসি | ভি | |
| টিফল্টলজিক কম | ভিটিএফএল | ভিইই | - | ভিইই+0.4 | ভি | |
| রিসিভার বৈদ্যুতিক বৈশিষ্ট্য | ||||||
| প্যারামিটার | প্রতীক | মিন | টাইপ | সর্বোচ্চ | ইউনিট | |
| ডিফারেনশিয়াল আউটপুট ভোল্টেজ সুইং | ভিআউট | 400 | - | 1000 | mV | |
| Rx ডিফারেনশিয়াল আউটপুট ইমপেন্ডেন্স | জেডআউট | - | 100 | - | Ω | |
| LOS অ্যাসার্ট ভোল্টেজ | ভিলোসা | 2.4 | - | ভিসিসি | ভি | |
| LOS ডি-জার্স্ট ভোল্টেজ | ভিLOSD | ভিইই | - | ভিইই+0.4 | ভি | |
অপটিক্যাল বৈশিষ্ট্য
| ট্রান্সমিটার বৈশিষ্ট্য | ||||||||
|
প্যারামিটার |
প্রতীক | মিন |
টাইপ |
সর্বোচ্চ | ইউনিট | মন্তব্য | ||
| লেজারের ধরন |
এলডি |
|||||||
| ডেটা রেট | - | - | 155 | - | Mb/s | |||
| কেন্দ্র তরঙ্গদৈর্ঘ্য পরিসীমা | λ | 1480 | 1550 | 1580 | nm | |||
| RMS বর্ণালী প্রস্থ | Δλ | - |
- |
4 | nm | |||
| অফ ট্রান্সমিটারের গড় লঞ্চ পাওয়ার | পৃবন্ধ | - | - | -40 | dBm | |||
| অপটিক্যাল পাওয়ার চালু করুন | পাউট | -14 | - | -8 | dBm | 1 | ||
| বিলুপ্তির অনুপাত | ইআর |
৬.৬ |
- | - | dB | |||
| রিসিভারের বৈশিষ্ট্য | ||||||||
| রিসিভার টাইপ | পিন | |||||||
| ডেটা রেট | - | - | 155 | - | Mb/s | |||
| অপারেটিং কেন্দ্রীয় তরঙ্গদৈর্ঘ্য | λ | 1260 | 1310 | 1360 | nm | |||
| রিসিভার সংবেদনশীলতা | সেন | - | - | -28.2 | dBm | 2 | ||
| রিসিভার ওভারলোড | পৃSAT | -8 | - | - | dBm | |||
| LOS দাবি | লোসা | -45 | - | - | dBm | |||
| LOS De-Assert | LOSD | - | - | -28.2 | dBm | |||
| LOS হিস্টেরেসিস | লোশ | 0.5 | 3 | 5 | dB | |||
| মন্তব্য | ||||||||
|
1. গড় শক্তি পরিসংখ্যান শুধুমাত্র তথ্যপূর্ণ 2. 2 দিয়ে পরিমাপ করা হয়েছে23-1 PRBS@155Mbps, BER<10-10 |
||||||||
সাধারণ বিবরণ
| প্যারামিটার | প্রতীক | মিন | টাইপ | সর্বোচ্চ | ইউনিট | মন্তব্য |
| বিট রেট | বি.আর | - | 155 | - | Mb/s | |
| বিট ত্রুটি অনুপাত | বিইআর | - | - | 10-10 |
