উৎপত্তি স্থল:
উহান চীন
পরিচিতিমুলক নাম:
Springtek
সাক্ষ্যদান:
ISO9001 RoHS FCC CE
মডেল নম্বার:
S-Q52AA003-C

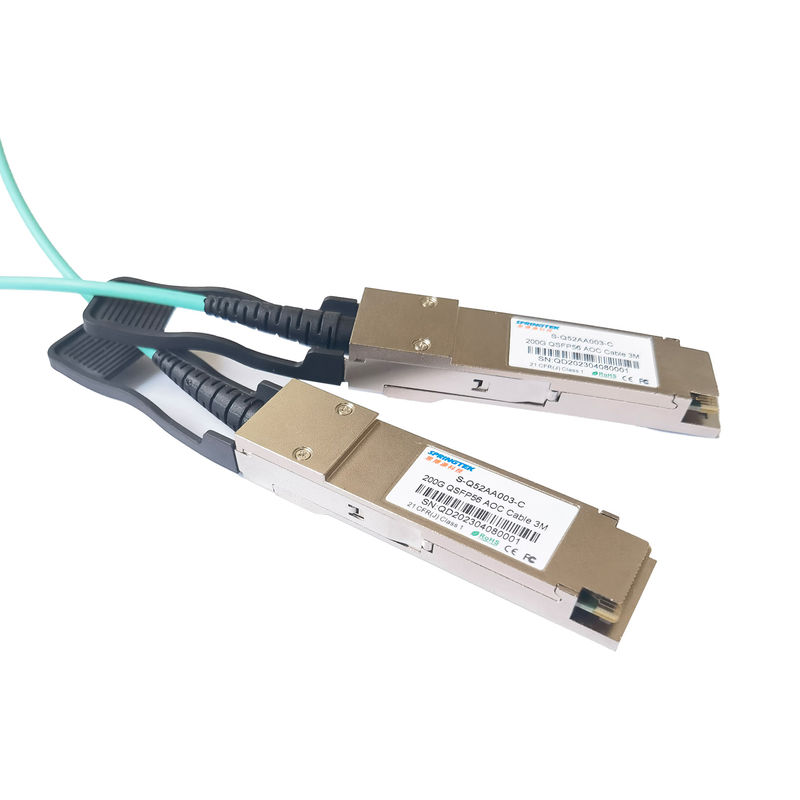

200G QSFP56 থেকে QSFP56 সক্রিয় অপটিক্যাল কেবল AOC OM3 অপটিক ফাইবার প্যাচ কর্ড ডেটা সেন্টার সরঞ্জামের জন্য ব্যবহার
তথ্য বিন্যাস
| অংশ সংখ্যা | পণ্যের বর্ণনা | ফাইবার স্পেক। |
| S-Q52AA003-C |
200G QSFP56 AOC কেবল 3M |
0~70℃ |
বর্ণনা
Springtek 200G QSFP56 অপটিক্যাল ট্রান্সসিভার মডিউলগুলি OM3/OM4/OM5 মাল্টিমোড ফাইবারের উপর 200 গিগাবিট ইথারনেট লিঙ্ক ব্যবহারের জন্য ডিজাইন করা হয়েছে।তারা QSFP MSA এবং IEEE 802.3cd 200GBASE-SR4 স্পেসিফিকেশনের সাথে সঙ্গতিপূর্ণ।CMIS V4.0 দ্বারা নির্দিষ্ট করা I2Cinterface এর মাধ্যমে ডিজিটাল ডায়াগনস্টিক ফাংশন উপলব্ধ।
Springtek 200G QSFP56 অপটিক্যাল ট্রান্সসিভার হল RoHS 2.0 কমপ্লায়েন্ট এবং সীসা-মুক্ত প্রতি নির্দেশিকা2011/65/EU।
বৈশিষ্ট্য
অ্যাপ্লিকেশন
পরম সর্বোচ্চ রেটিং
এটা উল্লেখ্য যে যেকোন স্বতন্ত্র পরম সর্বোচ্চ রেটিং এর বেশি অপারেশন এই মডিউলের স্থায়ী ক্ষতির কারণ হতে পারে।
| প্যারামিটার | প্রতীক | মিন | সাধারণ | সর্বোচ্চ | ইউনিট |
| সংগ্রহস্থল তাপমাত্রা | টিএস | -20 | - | 85 | ℃ |
| আপেক্ষিক আদ্রতা | আরএইচ | 0 | - | 85 | % |
| কেস অপারেটিং তাপমাত্রা | TCase | 0 | - | 70 | ℃ |
| সরবরাহ ভোল্টেজ | ভিসিসি | -0.5 | - | 3.6 | ভি |
প্রস্তাবিত অপারেটিং শর্তাবলী
প্রস্তাবিত অপারেটিং এনভায়রনমেন্ট এমন প্যারামিটারগুলি নির্দিষ্ট করে যার জন্য বৈদ্যুতিক এবং অপটিক্যাল বৈশিষ্ট্যগুলি অন্যথায় উল্লেখ না করা পর্যন্ত ধারণ করে৷
| প্যারামিটার | প্রতীক | মিন | সাধারণ | সর্বোচ্চ | ইউনিট |
| পাওয়ার সাপ্লাই ভোল্টেজ | ভিসিসি | 3.135 | ৩.৩০০ | 3.465 | ভি |
| অপারেটিং কেস তাপমাত্রা | টিগ | 0 | 25 | 70 | °সে |
ট্রান্সমিটার
| প্যারামিটার | প্রতীক | মিন | সাধারণ | সর্বোচ্চ | ইউনিট |
| প্রতি লেনে সিগন্যালিং গতি | PRBS31Q@26.5625Gbd PAM4 | Gb/s | |||
| কেন্দ্র তরঙ্গদৈর্ঘ্য | গ | 840 | 850 | 860 | nm |
| ডিফারেনশিয়াল ইনপুট প্রতিবন্ধকতা | জিন | 90 | 100 | 110 | ওম |
| ডিফারেনশিয়াল ইনপুট ভোল্টেজ | ভিন | -- | 900 | - | mVp-p |
| ডিফারেনশিয়াল সমাপ্তি অমিল | - | - | - | 10 | % |
| ডিসি সাধারণ মোড ভোল্টেজ | - | -350 | - | 2850 | mV |
রিসিভার
| প্যারামিটার | প্রতীক | মিন | সাধারণ | সর্বোচ্চ | ইউনিট |
| প্রতি লেনে সিগন্যালিং গতি | PRBS31Q@26.5625Gbd PAM4 | Gb/s | |||
| কেন্দ্র তরঙ্গদৈর্ঘ্য | lC | 840 | 850 | 860 | nm |
| ডিফারেনশিয়াল সমাপ্তি অমিল | - | - | - | 10 | % |
| ডিফারেনশিয়াল আউটপুট প্রতিবন্ধকতা | Zout | 90 | 100 | 110 | ওম |
| ডিফারেনশিয়াল আউটপুট ভোল্টেজ | Vout | - | - | 900 | mVp-p |
| ডিসি সাধারণ মোড ভোল্টেজ | - | -350 | 2850 | mV | |
| ত্রুটি বিট হার | বিইআর | - | - | 2.4E-4 | PRBS31Q@26.5625Gbd PAM4 |
