উৎপত্তি স্থল:
উহান চীন
পরিচিতিমুলক নাম:
Springtek
সাক্ষ্যদান:
ISO9001 RoHS FCC CE
মডেল নম্বার:
S-FP1055L40-CD

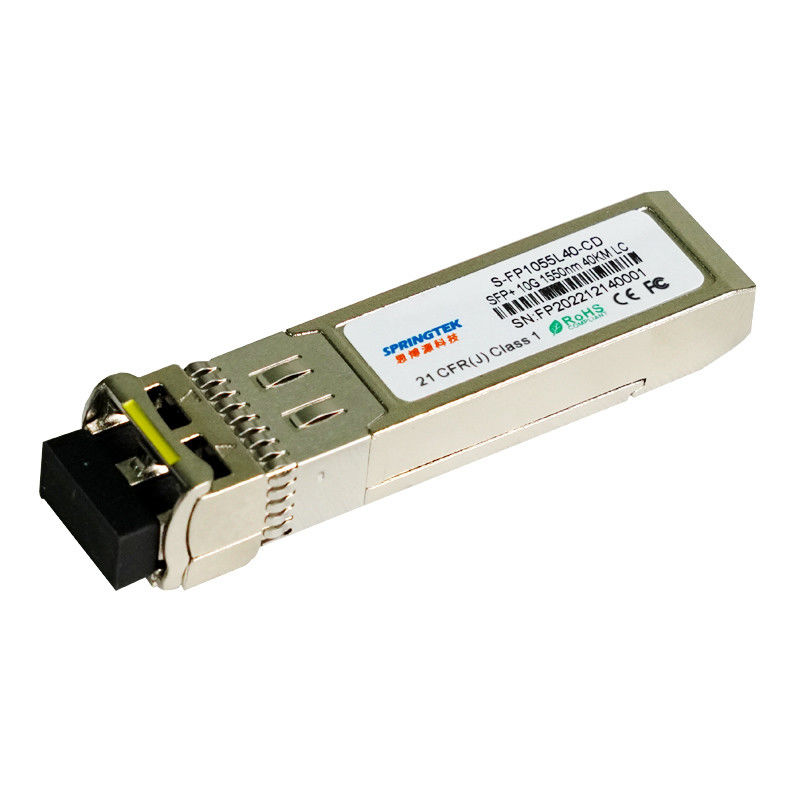

10Gbps 1550nm40কিমি SFP+অপটিক্যাল ট্রান্সসিভার মডিউল
তথ্য বিন্যাস
| অংশ সংখ্যা | পণ্যের বর্ণনা |
| S-FP1055L40-CD | SFP+, 10.3125Gbps, 1550nm, SM, 40km, 0ºC~+70ºC, DDM সহ |
বর্ণনা
Springtek 1550nm কুল্ড EML 10Gbps SFP+ ট্রান্সসিভার 40km পর্যন্ত একক মোড অপটিক্যাল ফাইবারে 10G ইথারনেট লিঙ্কে অপটিক্যাল ডেটা প্রেরণ ও গ্রহণ করার জন্য ডিজাইন করা হয়েছে।
Springtek 1550nm 40km SFP+ মডিউল বৈদ্যুতিক ইন্টারফেস SFI বৈদ্যুতিক বৈশিষ্ট্যের সাথে সঙ্গতিপূর্ণ।ট্রান্সমিটার ইনপুট এবং রিসিভার আউটপুট প্রতিবন্ধকতা 100 ওহমস ডিফারেনশিয়াল।ডেটা লাইনগুলি অভ্যন্তরীণভাবে এসি সংযুক্ত।মডিউলটি ডিফারেনশিয়াল টার্মিনেশন প্রদান করে এবং মানের সিগন্যাল টার্মিনেশন এবং কম EMI এর জন্য সাধারণ মোড রূপান্তর থেকে ডিফারেনশিয়াল কমিয়ে দেয়।
বৈশিষ্ট্য
এলসি ডুপ্লেক্স অপটিক্যাল ইন্টারফেস
1550nm কুল্ড ইএমএল ট্রান্সমিটার, পিন রিসিভার
1.2G থেকে 11.3G বিট রেট
কম শক্তি খরচ <1.5W
40 কিমি পর্যন্ত SMF দৈর্ঘ্য
উচ্চতর EMI পারফরম্যান্সের জন্য অল-মেটাল হাউজিং
খরচ কার্যকর SFP+ সমাধান, উচ্চ পোর্ট ঘনত্ব এবং বৃহত্তর ব্যান্ডউইথ সক্ষম করে
অপারেটিং তাপমাত্রা: 0 থেকে +70 ডিগ্রি সেলসিয়াস
RoHS অনুগত (লিড মুক্ত)
অ্যাপ্লিকেশন
সিপিআরআই
অন্যান্য অপটিক্যাল লিঙ্ক
পরম সর্বোচ্চ রেটিং
| প্যারামিটার | প্রতীক | মিন | টাইপ | সর্বোচ্চ | ইউনিট |
| পাওয়ার সাপ্লাই ভোল্টেজ | ভিসিসি | -0.5 | 4 | ভি | |
| স্টোরেজ তাপমাত্রা পরিসীমা | টি.এস | -0 | 70 | °সে | |
| আপেক্ষিক আর্দ্রতা - সঞ্চয়স্থান | আরএইচএস | 0 | 95 | % | |
| আপেক্ষিক আর্দ্রতা - অপারেটিং | আরএইচও | 5 | 85 | % |
প্রস্তাবিত অপারেটিং শর্তাবলী
| প্যারামিটার | প্রতীক | মিন | টাইপ | সর্বোচ্চ | ইউনিট |
| কেস অপারেটিং তাপমাত্রা পরিসীমা | Tc | 0 | - | 70 | °সে |
| পাওয়ার সাপ্লাই ভোল্টেজ | ভিcc | 3.135 | 3.30 | 3.465 | ভি |
| বিদ্যুত সরবরাহ | আমিcc | - | - | 450 | এমএ |
| ডেটা রেট | বি.আর | - | 10.3125 | 11.3 | জিবিপিএস |
বৈদ্যুতিক বৈশিষ্ট্য
| ট্রান্সমিটার বৈদ্যুতিক বৈশিষ্ট্য | |||||
| প্যারামিটার | প্রতীক | মিন | টাইপ | সর্বোচ্চ | ইউনিট |
| ডিফারেনশিয়াল ইনপুট ভোল্টেজ সুইং | ভিভিতরে | 180 | 850 | mV | |
| Tx ডিফারেনশিয়াল ইনপুট ইমপেন্ডেন্স | জেডভিতরে | - | 100 | - | Ω |
| ট্রান্সমিটার নিষ্ক্রিয় ভোল্টেজ | ভিডিআইএস | 2.0 | - | ভিসিসি+0.3 | ভি |
| ট্রান্সমিটার ভোল্টেজ সক্ষম করুন | ভিEN | 0 | - | 0.8 | ভি |
| টিফল্টযুক্তি উচ্চ | ভিটিএফএইচ | 2.0 | - | ভিসিসি | ভি |
| টিফল্টলজিক কম | ভিটিএফএল | 0 | - | 0.8 | ভি |
| রিসিভার বৈদ্যুতিক বৈশিষ্ট্য | |||||
| প্যারামিটার | প্রতীক | মিন | টাইপ | সর্বোচ্চ | ইউনিট |
| ডিফারেনশিয়াল আউটপুট ভোল্টেজ সুইং | ভিআউট | 300 | - | 850 | mV |
| Rx ডিফারেনশিয়াল আউটপুট ইমপেন্ডেন্স | জেডআউট | - | 100 | - | Ω |
| LOS অ্যাসার্ট ভোল্টেজ | ভিলোসা | 2.4 | - | ভিসিসি | ভি |
| LOS ডি-জার্স্ট ভোল্টেজ | ভিLOSD | ভিইই | - | ভিইই+0.4 | ভি |
অপটিক্যাল বৈশিষ্ট্য
| প্যারামিটার | প্রতীক | মিন | টাইপ | সর্বোচ্চ | ইউনিট | মন্তব্য |
| ট্রান্সমিটার বৈশিষ্ট্য | ||||||
| লেজারের ধরন | ইএমএল | |||||
| কেন্দ্র তরঙ্গদৈর্ঘ্য পরিসীমা | λ | 1530 | 1550 | 1565 | nm | |
| সাইড মোড দমন অনুপাত | এসএমএসআর | 30 | - | - | dB | |
| অপটিক্যাল পাওয়ার চালু করুন | পাউট | -2 | - | +4 | dBm | 1 |
| অপটিক্যাল মডুলেশন প্রশস্ততা | পৃওএমএ | -2.1 | - | - | dBm | |
| অফ ট্রান্সমিটারের গড় লঞ্চ পাওয়ার | পৃবন্ধ | - | - | -30 | dBm | |
| বিলুপ্তির অনুপাত | ইআর | 8.5 | - | - | dB | |
| ট্রান্সমিটার এবং বিচ্ছুরণ শাস্তি | টিডিপি | - | - | 3 | dB | |
| আপেক্ষিক তীব্রতা গোলমাল | RIN | - | - | -128 | dB/Hz | |
| চোখের চিত্র | ফিল্টার করার সময় IEEE802.3ae আই মাস্কের সাথে সম্মতি দেয় | |||||
| রিসিভারের বৈশিষ্ট্য | ||||||
| রিসিভার টাইপ | পিন | |||||
| অপারেটিং কেন্দ্রীয় তরঙ্গদৈর্ঘ্য | λ | 1260 | - | 1600 | nm | |
| রিসিভার সংবেদনশীলতা | সেন | - | - | -15.8 | dBm | 2 |
| রিসিভার ওভারলোড | পৃSAT | -1 | - | - | dBm | |
| রিসিভার প্রতিফলন | আরএফএল | - | - | -26 | dB | |
| LOS দাবি | লোসা | -42 | - | - | dBm | |
| LOS De-Assert | LOSD | - | - | -19 | dBm | |
| LOS হিস্টেরেসিস | লোশ | 0.5 | 3 | 5 | dB | |
| মন্তব্য | ||||||
|
1. IEEE 802.3ae অনুযায়ী গড় শক্তির পরিসংখ্যান শুধুমাত্র তথ্যপূর্ণ। 2. 2 দিয়ে পরিমাপ করা হয়েছে31-1 PRBS@10.3125Gbps, BER<10-12 |
||||||
