উৎপত্তি স্থল:
উহান চীন
পরিচিতিমুলক নাম:
Springtek
সাক্ষ্যদান:
ISO9001 RoHS FCC CE
মডেল নম্বার:
S-FB1023L10-xD

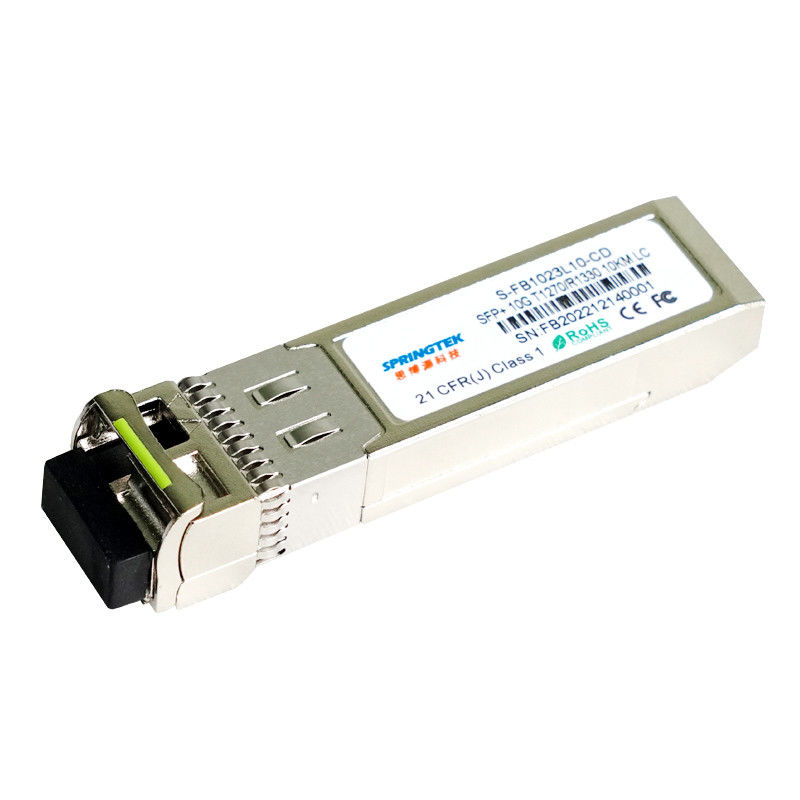

10 জি টি1270/R1330nm10কিমিবিআইডিআইSFP+অপটিক্যাল ট্রান্সসিভার মডিউল
তথ্য বিন্যাস
| অংশ সংখ্যা | পণ্যের বর্ণনা |
| S-FB1023L10-CD | SFP+ BIDI Tx1270/Rx1330nm, 10.3125Gbps, SM, 10km, 0ºC~+70ºC, DDM সহ |
| S-FB1023L10-আইডি | SFP+ BIDI Tx1270/Rx1330nm, 10.3125Gbps, SM, 10km, -40ºC~+85ºC, DDM সহ |
বর্ণনা
Springtek10G 1270nm SFP+ BIDI ট্রান্সসিভারটি 10km লিঙ্কের দৈর্ঘ্যের জন্য একক মোড অপটিক্যাল ফাইবারের মাধ্যমে অপটিক্যাল ডেটা প্রেরণ এবং গ্রহণ করার জন্য ডিজাইন করা হয়েছে।
SFP+ BIDI 10km মডিউল বৈদ্যুতিক ইন্টারফেস SFI বৈদ্যুতিক বৈশিষ্ট্যের সাথে সঙ্গতিপূর্ণ।ট্রান্সমিটার ইনপুট এবং রিসিভার আউটপুট প্রতিবন্ধকতা 100 ওহমস ডিফারেনশিয়াল।ডেটা লাইনগুলি অভ্যন্তরীণভাবে এসি সংযুক্ত।মডিউলটি ডিফারেনশিয়াল টার্মিনেশন প্রদান করে এবং মানের সিগন্যাল টার্মিনেশন এবং কম EMI এর জন্য সাধারণ মোড রূপান্তর থেকে ডিফারেনশিয়াল কমিয়ে দেয়।
বৈশিষ্ট্য
একক এলসি ইন্টারফেস
1270nm DFB ট্রান্সমিটার, পিন রিসিভার
পাওয়ার খরচ <1W
10km SMF সংযোগের জন্য প্রযোজ্য
একক +3.3V পাওয়ার সাপ্লাই
উচ্চতর EMI পারফরম্যান্সের জন্য অল-মেটাল হাউজিং
খরচ কার্যকর SFP+ সমাধান, উচ্চ পোর্ট ঘনত্ব এবং বৃহত্তর ব্যান্ডউইথ সক্ষম করে
অপারেটিং তাপমাত্রা: 0 থেকে +70 ডিগ্রি সেলসিয়াস -40 থেকে +85 ডিগ্রি সেলসিয়াস
RoHS অনুগত (লিড মুক্ত)
অ্যাপ্লিকেশন
অন্যান্য অপটিক্যাল লিঙ্ক
পরম সর্বোচ্চ রেটিং
পরম সর্বোচ্চ রেটিং
| প্যারামিটার | প্রতীক | মিন | টাইপ | সর্বোচ্চ | ইউনিট |
| পাওয়ার সাপ্লাই ভোল্টেজ | ভিসিসি | -0.5 | 4 | ভি | |
| স্টোরেজ তাপমাত্রা পরিসীমা | টি.এস | -40 | 85 | °সে | |
| আপেক্ষিক আর্দ্রতা - সঞ্চয়স্থান | আরএইচএস | 0 | 95 | % | |
| আপেক্ষিক আর্দ্রতা - অপারেটিং | আরএইচও | 0 | 85 | % |
প্রস্তাবিত অপারেটিং শর্তাবলী
| প্যারামিটার | প্রতীক | মিন | টাইপ | সর্বোচ্চ | ইউনিট |
| কেস অপারেটিং তাপমাত্রা পরিসীমা | Tc | 0 | - | 70 | °সে |
| -40 | - | 85 | |||
| পাওয়ার সাপ্লাই ভোল্টেজ | ভিcc | 3.14 | 3.3 | ৩.৪৭ | ভি |
| বিদ্যুত সরবরাহ | আমিcc | - | - | 300 | এমএ |
| ডেটা রেট | বি.আর | - | 10.3125 | - | জিবিপিএস |
বৈদ্যুতিক বৈশিষ্ট্য
| ট্রান্সমিটার বৈদ্যুতিক বৈশিষ্ট্য | |||||
| প্যারামিটার | প্রতীক | মিন | টাইপ | সর্বোচ্চ | ইউনিট |
| ডিফারেনশিয়াল ইনপুট ভোল্টেজ সুইং | ভিভিতরে | 180 | - | 700 | mV |
| Tx ডিফারেনশিয়াল ইনপুট ইমপেন্ডেন্স | জেডভিতরে | - | 100 | - | Ω |
| ট্রান্সমিটার নিষ্ক্রিয় ভোল্টেজ | ভিডিআইএস | 2.0 | - | ভিসিসি+0.3 | ভি |
| ট্রান্সমিটার ভোল্টেজ সক্ষম করুন | ভিEN | 0 | - | 0.8 | ভি |
| টিফল্টযুক্তি উচ্চ | ভিটিএফএইচ | 2.4 | - | ভিসিসি | ভি |
| টিফল্টলজিক কম | ভিটিএফএল | ভিইই | - | ভিইই+0.4 | ভি |
| রিসিভার বৈদ্যুতিক বৈশিষ্ট্য | |||||
| প্যারামিটার | প্রতীক | মিন | টাইপ | সর্বোচ্চ | ইউনিট |
| ডিফারেনশিয়াল আউটপুট ভোল্টেজ সুইং | ভিআউট | 300 | - | 850 | mV |
| Rx ডিফারেনশিয়াল আউটপুট ইমপেন্ডেন্স | জেডআউট | - | 100 | - | Ω |
| LOS অ্যাসার্ট ভোল্টেজ | ভিলোসা | 2.4 | - | ভিসিসি | ভি |
| LOS ডি-জার্স্ট ভোল্টেজ | ভিLOSD | ভিইই | - | ভিইই+0.4 | ভি |
অপটিক্যাল বৈশিষ্ট্য
| প্যারামিটার | প্রতীক | মিন | টাইপ | সর্বোচ্চ | ইউনিট | মন্তব্য | ||
| ট্রান্সমিটার বৈশিষ্ট্য | ||||||||
| লেজারের ধরন | ডিএফবি | |||||||
| কেন্দ্র তরঙ্গদৈর্ঘ্য | λ | 1260 | 1270 | 1280 | nm | |||
| বর্ণালী প্রস্থ @-20dB | Δλ | - | - | 1 | nm | |||
| সাইড মোড দমন অনুপাত | এসএমএসআর | 30 | - | - | dB | |||
| অপটিক্যাল পাওয়ার চালু করুন | পাউট | -8.2 | - | 0.5 | dBm | 1 | ||
| বিলুপ্তির অনুপাত | ইআর | 3.5 | - | - | dB | |||
| আপেক্ষিক তীব্রতা গোলমাল | RIN | - | - | -128 | dB/Hz | |||
| চোখের চিত্র | ফিল্টার করার সময় IEEE802.3ae আই মাস্কের সাথে সম্মতি দেয় | |||||||
| রিসিভারের বৈশিষ্ট্য | ||||||||
| রিসিভার টাইপ | পিন | |||||||
| কেন্দ্রীয় তরঙ্গদৈর্ঘ্য | λ | 1320 | 1330 | 1340 | nm | |||
| রিসিভার সংবেদনশীলতা | সেন | - | - | -14.4 | dBm | 2 | ||
| রিসিভার ওভারলোড | পৃSAT | 0.5 | - | - | dBm | |||
| রিসিভার প্রতিফলন | আরএফএল | - | - | -12 | dB | |||
| LOS দাবি | লোসা | -30 | - | - | dBm | |||
| LOS De-Assert | LOSD | - | - | -17 | dBm | |||
| LOS হিস্টেরেসিস | লোশ | 0.5 | 3 | 5 | dB | |||
| মন্তব্য | ||||||||
|
1. IEEE 802.3ae অনুযায়ী গড় শক্তির পরিসংখ্যান শুধুমাত্র তথ্যপূর্ণ। 2. 2 দিয়ে পরিমাপ করা হয়েছে31-1 PRBS@10.3125Gbps, BER<10-12 |
||||||||
