উৎপত্তি স্থল:
উহান চীন
পরিচিতিমুলক নাম:
Springtek
সাক্ষ্যদান:
ISO9001 RoHS FCC CE
মডেল নম্বার:
S-SP1G85L05-CD

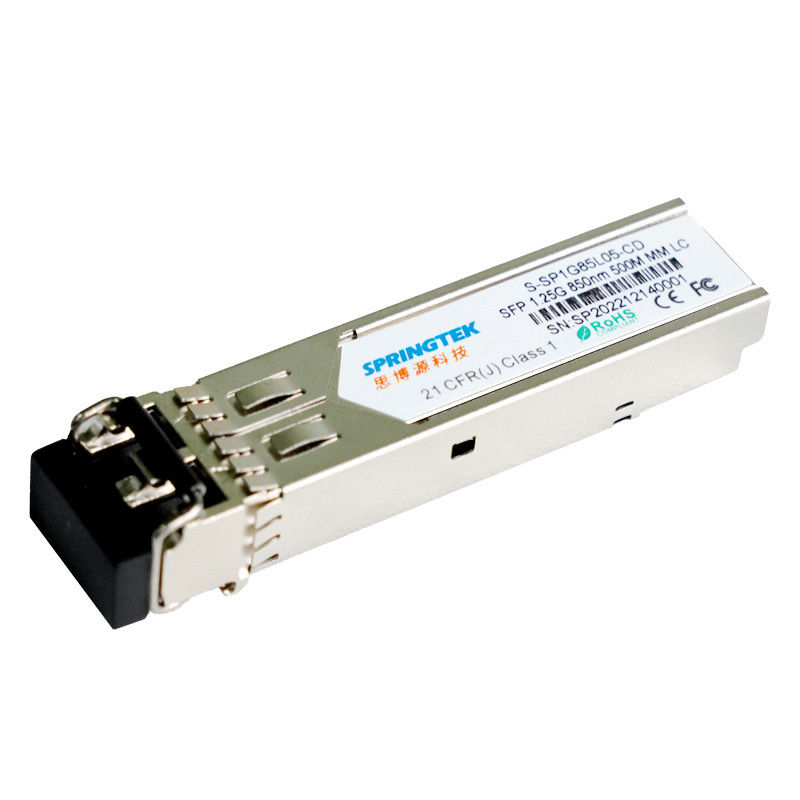

1.25 জিবিপিএস850nm550m SFP অপটিক্যাল ট্রান্সসিভার মডিউল
তথ্য বিন্যাস
| অংশ সংখ্যা | পণ্যের বর্ণনা |
| S-SP1G85L05-CD | SFP, 1.25Gbps, 850nm, MM, 550m, 0ºC~+70ºC, DDM সহ |
| S-SP1G85L05-ID | SFP, 1.25Gbps, 850nm, MM, 550m, -40ºC~+85ºC, DDM সহ |
বর্ণনা
Springtek SFP ট্রান্সসিভার হল উচ্চ কার্যক্ষমতা, সাশ্রয়ী মডিউল যা 1.25Gbps এবং MMF এর সাথে 550m ট্রান্সমিশন দূরত্ব সমর্থন করে।
ট্রান্সসিভার তিনটি বিভাগ নিয়ে গঠিত: একটি 850nm VCSEL ট্রান্সমিটার, একটি পিন ফটোডিওড একটি ট্রান্স-ইম্পিডেন্স প্রিমপ্লিফায়ার (TIA) এর সাথে সমন্বিত। স্প্রিংটেক এসএফপি মডিউলগুলি ক্লাস I লেজারের নিরাপত্তা প্রয়োজনীয়তা পূরণ করে।
ট্রান্সসিভারগুলি SFP মাল্টি-সোর্স চুক্তি (MSA) এবং SFF-8472 এর সাথে সামঞ্জস্যপূর্ণ।আরও তথ্যের জন্য, অনুগ্রহ করে SFP MSA দেখুন।
বৈশিষ্ট্য
1.25Gbps অপারেশন
+3.3V একক পাওয়ার সাপ্লাই
উচ্চ কর্মক্ষমতা এবং খরচ কার্যকর
550কিমি ট্রান্স-মিশনের জন্য 850nm VCSELand PIN ফটোডিটেক্টর
ডুপ্লেক্স এলসি রিসেপ্ট্যাকল সহ SFP MSA এবং SFF-8472 এর সাথে সঙ্গতিপূর্ণ
ডিজিটাল ডায়াগনস্টিক মনিটরিং
SONET OC-48 এর সাথে সামঞ্জস্যপূর্ণ
অপারেটিং কেস তাপমাত্রা: 0 থেকে +70 ডিগ্রি সেলসিয়াস -40 থেকে +85 ডিগ্রি সেলসিয়াস
RoHS অনুগত (লিড মুক্ত)
অ্যাপ্লিকেশন
গিগাবিট ফাইবার চ্যানেল
সুইচ ইন্টারফেসে স্যুইচ করুন
সুইচড ব্যাকপ্লেন অ্যাপ্লিকেশন
রাউটার/সার্ভার ইন্টারফেস
অন্যান্য অপটিক্যাল ট্রান্সমিশন সিস্টেম
পরম সর্বোচ্চ রেটিং
| প্যারামিটার | প্রতীক | মিন | টাইপ | সর্বোচ্চ | ইউনিট |
| পাওয়ার সাপ্লাই ভোল্টেজ | ভিসিসি | -0.5 | 4 | ভি | |
| স্টোরেজ তাপমাত্রা পরিসীমা | টি.এস | -40 | 85 | °সে | |
| আপেক্ষিক আর্দ্রতা - সঞ্চয়স্থান | আরএইচএস | 0 | 95 | % | |
| আপেক্ষিক আর্দ্রতা - অপারেটিং | আরএইচও | 0 | 85 | % |
প্রস্তাবিত অপারেটিং শর্তাবলী
| প্যারামিটার | প্রতীক | মিন | টাইপ | সর্বোচ্চ | ইউনিট |
| কেস অপারেটিং তাপমাত্রা পরিসীমা | Tc | 0 | - | 70 | °সে |
| -40 | - | 85 | |||
| পাওয়ার সাপ্লাই ভোল্টেজ | ভিcc | 3.14 | 3.3 | ৩.৪৭ | ভি |
| বিদ্যুত সরবরাহ | আমিcc | - | - | 300 | এমএ |
| ডেটা রেট | বি.আর | - | 1.25 | - | জিবিপিএস |
বৈদ্যুতিক বৈশিষ্ট্য
| ট্রান্সমিটার বৈদ্যুতিক বৈশিষ্ট্য | ||||||
| প্যারামিটার | প্রতীক | মিন | টাইপ | সর্বোচ্চ | ইউনিট | |
| ডিফারেনশিয়াল ইনপুট ভোল্টেজ সুইং | ভিভিতরে | 400 | - | 2000 | mV | |
| Tx ডিফারেনশিয়াল ইনপুট ইমপেন্ডেন্স | জেডভিতরে | - | 100 | - | Ω | |
| ট্রান্সমিটার নিষ্ক্রিয় ভোল্টেজ | ভিডিআইএস | 2.0 | - | ভিসিসি+0.3 | ভি | |
| ট্রান্সমিটার ভোল্টেজ সক্ষম করুন | ভিEN | 0 | - | 0.8 | ভি | |
| টিফল্টযুক্তি উচ্চ | ভিটিএফএইচ | 2.4 | - | ভিসিসি | ভি | |
| টিফল্টলজিক কম | ভিটিএফএল | ভিইই | - | ভিইই+0.4 | ভি | |
| রিসিভার বৈদ্যুতিক বৈশিষ্ট্য | ||||||
| প্যারামিটার | প্রতীক | মিন | টাইপ | সর্বোচ্চ | ইউনিট | |
| ডিফারেনশিয়াল আউটপুট ভোল্টেজ সুইং | ভিআউট | 400 | - | 1000 | mV | |
| Rx ডিফারেনশিয়াল আউটপুট ইমপেন্ডেন্স | জেডআউট | - | 100 | - | Ω | |
| LOS অ্যাসার্ট ভোল্টেজ | ভিলোসা | 2.4 | - | ভিসিসি | ভি | |
| LOS ডি-জার্স্ট ভোল্টেজ | ভিLOSD | ভিইই | - | ভিইই+0.4 | ভি | |
অপটিক্যাল এবং বৈদ্যুতিক বৈশিষ্ট্য
| ট্রান্সমিটার বৈশিষ্ট্য | ||||||
| প্যারামিটার | প্রতীক | মিন | টাইপ | সর্বোচ্চ | ইউনিট | মন্তব্য |
| লেজারের ধরন | ভিসিএসইএল | |||||
| ডেটা রেট | - | - | 1.25 | - | Gb/s | |
| কেন্দ্র তরঙ্গদৈর্ঘ্য পরিসীমা | λ | 830 | 850 | 860 | nm | |
| RMS বর্ণালী প্রস্থ | Δλ | - | - | 0.85 | nm | |
| অফ ট্রান্সমিটারের গড় লঞ্চ পাওয়ার | পৃবন্ধ | - | - | -40 | dBm | |
| অপটিক্যাল পাওয়ার চালু করুন | পাউট | -9.5 | - | -2.5 | dBm | 1 |
| বিলুপ্তির অনুপাত | ইআর | 9 | - | - | dB | |
| রিসিভারের বৈশিষ্ট্য | ||||||
| রিসিভার টাইপ | পিন | |||||
| ডেটা রেট | - | - | 1.25 | - | Gb/s | |
| অপারেটিং কেন্দ্রীয় তরঙ্গদৈর্ঘ্য | λ | 770 | 850 | 860 | nm | |
| রিসিভার সংবেদনশীলতা (ওএমএ) | সেন | - | - | -17 | dBm | 2 |
| রিসিভার ওভারলোড | পৃSAT | 0 | - | - | dBm | |
| LOS দাবি | লোসা | -35 | - | - | dBm | |
| LOS De-Assert | LOSD | - | - | -17 | dBm | |
| LOS হিস্টেরেসিস | লোশ | 0.5 | 3 | 5 | dB | |
| মন্তব্য | ||||||
|
1. গড় শক্তি পরিসংখ্যান শুধুমাত্র তথ্যপূর্ণ, IEEE802.3z এ উল্লেখ করা হয়েছে 2. 2 দিয়ে পরিমাপ করা হয়েছে7-1 PRBS@1.25Gbps, BER<10-12 |
||||||
সাধারণ বিবরণ
| প্যারামিটার | প্রতীক | মিন | টাইপ | সর্বোচ্চ | ইউনিট | মন্তব্য |
| বিট রেট | বি.আর | - | 1.25 | - | Gb/s | |
| বিট ত্রুটি অনুপাত | বিইআর | - | - | 10-12 |
