উৎপত্তি স্থল:
উহান চীন
পরিচিতিমুলক নাম:
Springtek
সাক্ষ্যদান:
ISO9001 RoHS FCC CE
মডেল নম্বার:
S-SD1GDWL40-CD

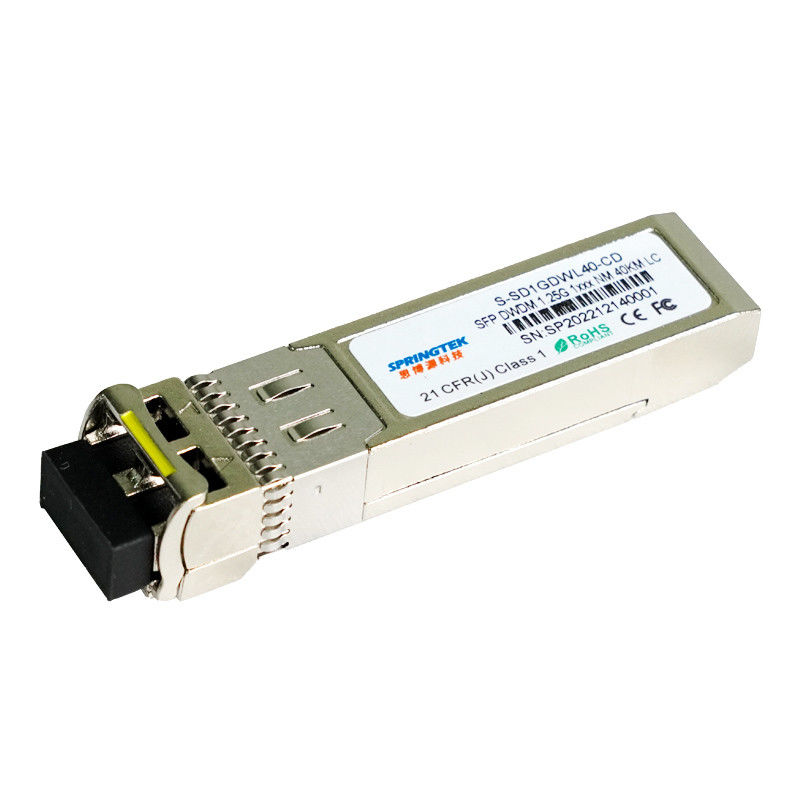

সিসকো সামঞ্জস্যপূর্ণ DWDM C17~C61 40km SFP অপটিক্যাল মডিউল 1.25Gbps SMF LC DDM সহ
তথ্য বিন্যাস
| অংশ সংখ্যা | পণ্যের বর্ণনা |
| S-SD1GDWL40-CD-xx | SFP,DWDM 1.25Gbps,1510nm~1610nm, SM, LC,40km, 0ºC~+70ºC, DDM সহ |
| XX=17~61 (ITU চ্যানেল সি-ব্যান্ড) 62~16 (ITU চ্যানেল এল-ব্যান্ড) | |
বর্ণনা
Springtek DWDM SFP ট্রান্সসিভার চমৎকার তরঙ্গদৈর্ঘ্য স্থায়িত্ব প্রদর্শন করে, 100 GHz চ্যানেলে অপারেশন সমর্থন করে, সাশ্রয়ী মডিউল।এটি DWDM SONET/SDH, গিগাবিট ইথারনেট এবং ফাইবার-চ্যানেল অ্যাপ্লিকেশনের জন্য ডিজাইন করা হয়েছে।
ট্রান্সসিভার দুটি বিভাগ নিয়ে গঠিত: ট্রান্সমিটার বিভাগে একটি ঠাণ্ডা ডিএফবি লেজার রয়েছে।এবং রিসিভার বিভাগে একটি APD ফটোডিওড রয়েছে যা একটি TIA-এর সাথে একীভূত।
DWDM SFP ট্রান্সসিভার একটি উন্নত মনিটরিং ইন্টারফেস প্রদান করে, যা ডিভাইস অপারেটিং প্যারামিটার যেমন ট্রান্সসিভার তাপমাত্রা, লেজার বায়াস কারেন্ট, ট্রান্সমিটেড অপটিক্যাল পাওয়ার, প্রাপ্ত অপটিক্যাল পাওয়ার এবং ট্রান্সসিভার সাপ্লাই ভোল্টেজ, লেজারের তাপমাত্রা এবং TEC কারেন্টে রিয়েল-টাইম অ্যাক্সেসের অনুমতি দেয়।
বৈশিষ্ট্য
1.25Gbps অপারেশন
100GHz চ্যানেল স্পেসিং DWDM সিস্টেমে ব্যবহারের জন্য উপযুক্ত
40কিমি ট্রান্স-মিশনের জন্য DWDM DFB এবং APD ফটোডিটেক্টর
ডুপ্লেক্স এলসি রিসেপ্ট্যাকল সহ DWDM SFP MSA এর সাথে অনুগত
ডিজিটাল ডায়াগনস্টিক মনিটরিং
কোল্ড স্টার্ট আপ ওয়েভেলংথ কমপ্লায়েন্স
অপারেটিং কেস তাপমাত্রা: 0 থেকে +70 ডিগ্রি সেলসিয়াস
RoHS অনুগত (লিড মুক্ত
অ্যাপ্লিকেশন
ইথারনেট IEEE 802.3ae
ফাইবার চ্যানেল
পরম সর্বোচ্চ রেটিং
| প্যারামিটার | প্রতীক | মিন | টাইপ | সর্বোচ্চ | ইউনিট |
| পাওয়ার সাপ্লাই ভোল্টেজ | ভিসিসি | -0.3 | 4 | ভি | |
| স্টোরেজ তাপমাত্রা পরিসীমা | টি.এস | -40 | 85 | °সে | |
| আপেক্ষিক আর্দ্রতা - সঞ্চয়স্থান | আরএইচএস | 0 | 95 | % | |
| আপেক্ষিক আর্দ্রতা - অপারেটিং | আরএইচও | 0 | 85 | % |
প্রস্তাবিত অপারেটিং শর্তাবলী
| প্যারামিটার | প্রতীক | মিন | টাইপ | সর্বোচ্চ | ইউনিট |
| কেস অপারেটিং তাপমাত্রা পরিসীমা | Tc | -5 | - | 70 | °সে |
| পাওয়ার সাপ্লাই ভোল্টেজ | ভিcc | 3.14 | 3.3 | 3.47 | ভি |
| বিদ্যুত সরবরাহ | আমিcc | - | - | 380 | এমএ |
ট্রান্সমিটার স্পেসিফিকেশন - অপটিক্যাল
| প্যারামিটার | প্রতীক | মিন | সাধারণ | সর্বোচ্চ | ইউনিট |
| ডেটা রেট মাল্টিরেট | মি | 155 | 1250 | 2667 | এমবিপিএস |
| কেন্দ্র তরঙ্গদৈর্ঘ্য (SOL)△ | এলসি | এলসি -25 | এলসি | এলসি +25 | pm |
| কেন্দ্র তরঙ্গদৈর্ঘ্য (EOL)▲ | এলসি | এলসি -100 | এলসি | lc+100 | pm |
| অপটিক্যাল ট্রান্সমিট পাওয়ার | পো | 0 | - | 5 | dBm |
| সাইড মোড দমন অনুপাত | এসএমএসআর | 30 | - | - | dB |
| অপটিক্যাল ট্রান্সমিট পাওয়ার (অক্ষম) | PTX_DISABLE | - | - | -40 | dBm |
| বিলুপ্তির অনুপাত | ইআর | 8.2 | - | dB | |
| চ্যানেল ব্যবধান | ∆f | - | 100 | - | GHz |
| জিটার জেনারেশন | টিজেপি-পি | - | - | 70 | mUI |
| বর্ণালী প্রস্থ (-20dB) | Dl20 | - | 0.1 | 0.3 | nm |
| চোখের মুখোশ | SONET/SDH-এর জন্য বেল কোর GR-253-CORE এবং ITU G.957 এবং ইথারনেট এবং ফাইবার চ্যানেলের জন্য IEEE 802.3ae-এর সাথে সঙ্গতিপূর্ণ | ||||
ট্রান্সমিটার স্পেসিফিকেশন – বৈদ্যুতিক
| প্যারামিটার | প্রতীক | মিন | সাধারণ | সর্বোচ্চ | ইউনিট |
| সরবরাহ ভোল্টেজ | ভিসিসিটিএক্স | 3.13 | 3.3 | 3.47 | ভি |
| PECL/CML ইনপুট | VtxDIFF | 500 | - | 1600 | mV |
| ইনপুট উত্থান/পতন | টিআর/টিএফ | - | - | 160 | পুনশ্চ |
| TX- ফল্ট ফল্ট | ভিএফ | 2 | - | ভিসিসি | ভি |
| TX-ফল্ট স্বাভাবিক | Vn | ভি | - | ভি+০.৫ | ভি |
| TX_DISABLE(দৃঢ়ভাবে) | ভিডিএইচ | 2 | - | ভিসিসি | ভি |
| TX_DISABLE (নেগেটেড) | ভিডিএল | ভি | - | ভি+০.৮ | ভি |
APD রিসিভার স্পেসিফিকেশন - অপটিক্যাল
| প্যারামিটার | প্রতীক | মিন | সাধারণ | সর্বোচ্চ | ইউনিট |
| রিসিভার সংবেদনশীলতা (OC24) | Rsens-1 | - | -30 | -28 | dBm |
| রিসিভার সংবেদনশীলতা (OSNR = 20dB) | Rsens-2 | - | - | -24 | dBm |
| সর্বোচ্চ ইনপুট পাওয়ার | আরএক্স-ওভারলোড | - | - | -7 | dBm |
| ইনপুট অপারেটিং তরঙ্গদৈর্ঘ্য | λ | 1528 | - | 1564 | nm |
| প্রতিফলন | আরআরএক্স | - | - | -27 | dB |
| সংকেত হারানোর দাবি | -40 | - | - | dBm | |
| LOS ডি-অ্যাসার্টেড | - | - | -28 | dBm | |
| LOS হিস্টেরেসিস | 0.5 | - | - | dB |
APD রিসিভার স্পেসিফিকেশন - বৈদ্যুতিক
| প্যারামিটার | প্রতীক | মিন | সাধারণ | সর্বোচ্চ | ইউনিট |
| রিসিভার সংবেদনশীলতা (OC24) | Rsens-1 | - | -30 | -28 | dBm |
| রিসিভার সংবেদনশীলতা (OSNR = 20dB) | Rsens-2 | - | - | -24 | dBm |
| সর্বোচ্চ ইনপুট পাওয়ার | আরএক্স-ওভারলোড | - | - | -7 | dBm |
| ইনপুট অপারেটিং তরঙ্গদৈর্ঘ্য | λ | 1528 | - | 1564 | nm |
| প্রতিফলন | আরআরএক্স | - | - | -27 | dB |
| সংকেত হারানোর দাবি | -40 | - | - | dBm | |
| LOS ডি-অ্যাসার্টেড | - | - | -28 | dBm | |
| LOS হিস্টেরেসিস | 0.5 | - | - | dB |
কম গতির বৈদ্যুতিক সংকেত সময়
| প্যারামিটার | প্রতীক | মিন | সাধারণ | সর্বোচ্চ | ইউনিট |
| TX নেগেট টাইম অক্ষম করুন | টি-অন | - | - | 20 | মাইক্রোসফট |
| TX দাবীর সময় অক্ষম করুন | টি-অফ | - | - | 20 | মাইক্রোসফট |
| TX_FAULT রিসেট সহ শুরু করার সময় | t_init | - | - | 300 | মাইক্রোসফট |
| শুরুর সময় | t_স্টার্টআপ | - | - | 90 | s |
| TX_FAULT/INT দাবীর সময় | t_ফল্ট | - | - | 50 | মাইক্রোসফট |
| রিসেট করার জন্য TX_DISABLE | t_রিসেট | 10 | - | - | মাইক্রোসফট |
| LOS জারি সময় | t_los_on | - | - | 100 | আমাদের |
| LOS নেগেট সময় | t_los_off | - | - | 100 | আমাদের |
| সিরিয়াল আইডি ক্লক রেট | f_serial_clock | - | - | 100 | kHz |
