উৎপত্তি স্থল:
উহান চীন
পরিচিতিমুলক নাম:
Springtek
সাক্ষ্যদান:
ISO9001 RoHS FCC CE
মডেল নম্বার:
S-SP1MR01-C

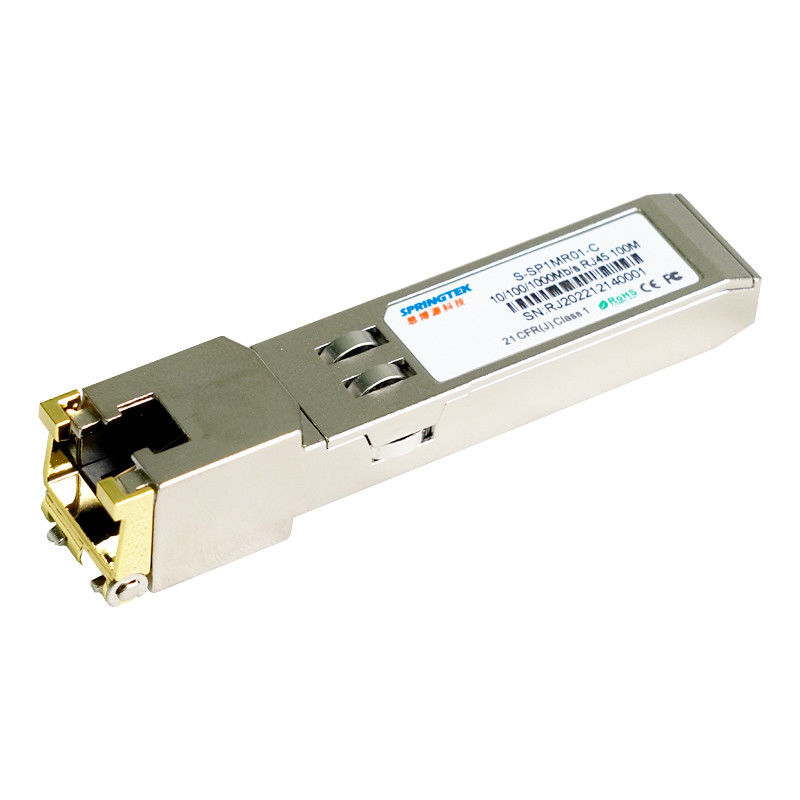

10/100/1000BASE-T কপার100m SFP অপটিক্যাল ট্রান্সসিভার মডিউল
তথ্য বিন্যাস
| অংশ সংখ্যা | পণ্যের বর্ণনা |
| S-SP1MR01-C | SFP, 10/100/1000Mb/s, Copper, RJ45 100M,0ºC~+70ºC |
বর্ণনা
Springtek GLC-T 10/100/1000BASE-T কপার SFP ট্রান্সসিভার উচ্চ কার্যকারিতা, গিগাবিট ইথারনেটের সাথে সাশ্রয়ী মূল্যের মডিউল এবং IEEE 802-এ উল্লেখিত 10/100/1000BASE-T মানগুলির সাথে সঙ্গতিপূর্ণ। 3-2002 এবং IEEE208, যা সমর্থনকারী 100 মিটার পৌঁছনোর উপর আনশিল্ডেড টুইস্টেড-পেয়ার ক্যাটাগরি 5 ক্যাবল।
GLC-T10/100/1000 5-স্তরের পালস অ্যামপ্লিটিউড মডুলা-শন (PAM) সংকেত সহ সম্পূর্ণ ডুপ্লেক্স ডেটা-লিঙ্ক সমর্থন করে।তারের চারটি জোড়া প্রতিটি জোড়ায় 250Mbps তে প্রতীক হারে ব্যবহৃত হয়।
GLC-T10/100/1000 SFP MSA-এর সাথে সঙ্গতিপূর্ণ স্ট্যান্ডার্ড সিরিয়াল আইডি তথ্য প্রদান করে, যা 2-তারের সিরিয়াল CMOS EEPROM প্রোটোকলের মাধ্যমে A0h ঠিকানার সাথে অ্যাক্সেস করা যেতে পারে।এসিএইচ ঠিকানায় 2-তারের সিরিয়াল বাসের মাধ্যমেও ফিজিক্যাল আইসি অ্যাক্সেস করা যেতে পারে।
বৈশিষ্ট্য
কম EMI এর জন্য সম্পূর্ণ ধাতব ঘের
কম শক্তি অপচয়
EEPROM-এ পণ্যের বিস্তারিত তথ্য
+3.3V একক পাওয়ার সাপ্লাই
2-তারের সিরিয়াল বাসের মাধ্যমে ফিজিক্যাল লেয়ার আইসি-তে অ্যাক্সেস
SGMII ইন্টারফেস সহ হোস্ট সিস্টেমে 10/100/1000 BASE-T অপারেশন
SFP MSA এর সাথে সঙ্গতিপূর্ণ
IEEE Std 802.3TM-2002 এর সাথে সঙ্গতিপূর্ণ
FCC 47 CFR পার্ট 15, ক্লাস B এর সাথে সঙ্গতিপূর্ণ
অপারেটিং কেস তাপমাত্রা পরিসীমা 0°C থেকে +70°C
RoHS অনুগত (লিড মুক্ত)
অ্যাপ্লিকেশন
সুইচ/রাউটার থেকে সুইচ/রাউটার লিঙ্ক
ফাইল সেভারের জন্য উচ্চ গতির I/O
পরিবেশগত স্পেসিফিকেশন
| প্যারামিটার | প্রতীক | মিন | টাইপ | সর্বোচ্চ | ইউনিট |
| অপারেটিং তাপমাত্রা | শীর্ষ | -0 | 85 | °সে | |
| সংগ্রহস্থল তাপমাত্রা | Tsto | -40 | 100 | °সে |
বৈদ্যুতিক পাওয়ার ইন্টারফেস
| প্যারামিটার | প্রতীক | মিন | টাইপ | সর্বোচ্চ | ইউনিট | নোট/শর্ত |
| বিদ্যুত সরবরাহ | হয় | 320 | 375 | এমএ | ভোল্টেজ এবং তাপমাত্রার সম্পূর্ণ পরিসীমার উপর 1.2W সর্বোচ্চ শক্তি।নীচে সতর্কতা নোট দেখুন | |
| ইনপুট ভোল্টেজ | ভিসিসি | 3.13 | 3.3 | ৩.৪৭ | ভি | জিএনডি-তে উল্লেখ করা হয়েছে |
| প্রবাহমান | ইসারজ | 30 | এমএ | স্থির অবস্থার উপরে হট প্লাগ।সতর্কতা নোট দেখুন | ||
| সতর্কতা: SFP MSA-তে বিদ্যুত খরচ এবং সার্জ কারেন্ট নির্দিষ্ট মানের চেয়ে বেশি | ||||||
কম গতির সংকেত
| প্যারামিটার | প্রতীক | মিন | সর্বোচ্চ | ইউনিট | নোট/শর্ত |
| SFP আউটপুট কম | ভোল | 0 | 0.5 | ভি | হোস্ট_ভিসিসিতে 4.7k থেকে 10k পুল-আপ। |
| SFP আউটপুট উচ্চ | VOH | host_Vcc -0.5 | host_Vcc + 0.3 | ভি | হোস্ট_ভিসিসিতে 4.7k থেকে 10k পুল-আপ। |
| SFP ইনপুট কম | ভিআইএল | 0 | 0.8 | ভি | Vcc পর্যন্ত 4.7k থেকে 10k পুল-আপ। |
| SFP ইনপুট উচ্চ | 2 | Vcc + 0.3 V | ভি | Vcc পর্যন্ত 4.7k থেকে 10k পুল-আপ। |
| প্যারামিটার | প্রতীক | মিন | টাইপ | সর্বোচ্চ | ইউনিট | নোট/শর্ত |
| লাইন ফ্রিকোয়েন্সি | fL | 125 | MHz | 5-স্তরের এনকোডিং, প্রতি IEEE 802.3 | ||
| Tx আউটপুট প্রতিবন্ধকতা | Zout, TX | 100 | ওম | ডিফারেনশিয়াল | ||
| Rx ইনপুট প্রতিবন্ধকতা | জিন, আরএক্স | 100 | ওম | ডিফারেনশিয়াল |
উচ্চ গতির বৈদ্যুতিক ইন্টারফেস, হোস্ট-এসএফপি
| প্যারামিটার | প্রতীক | মিন | টাইপ | সর্বোচ্চ | ইউনিট | নোট/শর্ত |
| একক শেষ তথ্য ইনপুট সুইং | ভিনসিং | 250 | 1200 | এমএ | একক শেষ | |
| একক শেষ তথ্য আউটপুট সুইং | ভোটিং | 350 | 100 | 800 | এমএ | একক শেষ |
| উত্থান/পতনের সময় | জিন, আরএক্স | 175 | psec | 20% - 80% | ||
| Tx ইনপুট প্রতিবন্ধকতা | জিন | 50 | ওম | একক শেষ | ||
| Tx ইনপুট প্রতিবন্ধকতা | Zout | 50 | ওম | একক শেষএড |
সাধারণ বিবরণ
| প্যারামিটার | প্রতীক | মিন | টাইপ | সর্বোচ্চ | ইউনিট | নোট/শর্ত |
| ডেটা রেট | বি.আর | 10 | 1,000 | Mb/s | IEEE 802.3 সামঞ্জস্যপূর্ণ। | |
| তারের দৈর্ঘ্য | এল | 100 | মি | ক্যাটাগরি 5 ইউটিপি।BER <10-12 | ||
| মন্তব্য: | ||||||
|
1. ঘড়ি সহনশীলতা +/- 50 পিপিএম 2. ডিফল্টরূপে, GLC-T10/100/1000 হল পছন্দের মাস্টার মোডে একটি সম্পূর্ণ ডুপ্লেক্স ডিভাইস 3. স্বয়ংক্রিয় ক্রসওভার সনাক্তকরণ সক্ষম করা হয়েছে৷বাহ্যিক ক্রসওভার তারের প্রয়োজন নেই 4. 10/100/1000 BASE-T অপারেশনের জন্য হোস্ট সিস্টেমের একটি SGMII ইন্টারফেস থাকা প্রয়োজন 5. কোন ঘড়ি ছাড়াই, SGMII সমর্থন করে না এমন একটি SERDES সহ, মডিউলটি শুধুমাত্র 1000BASE-T-এ কাজ করবে৷ |
||||||
