উৎপত্তি স্থল:
উহান চীন
পরিচিতিমুলক নাম:
Springtek
সাক্ষ্যদান:
ISO9001 RoHS FCC CE
মডেল নম্বার:
S-SP1GR01-C

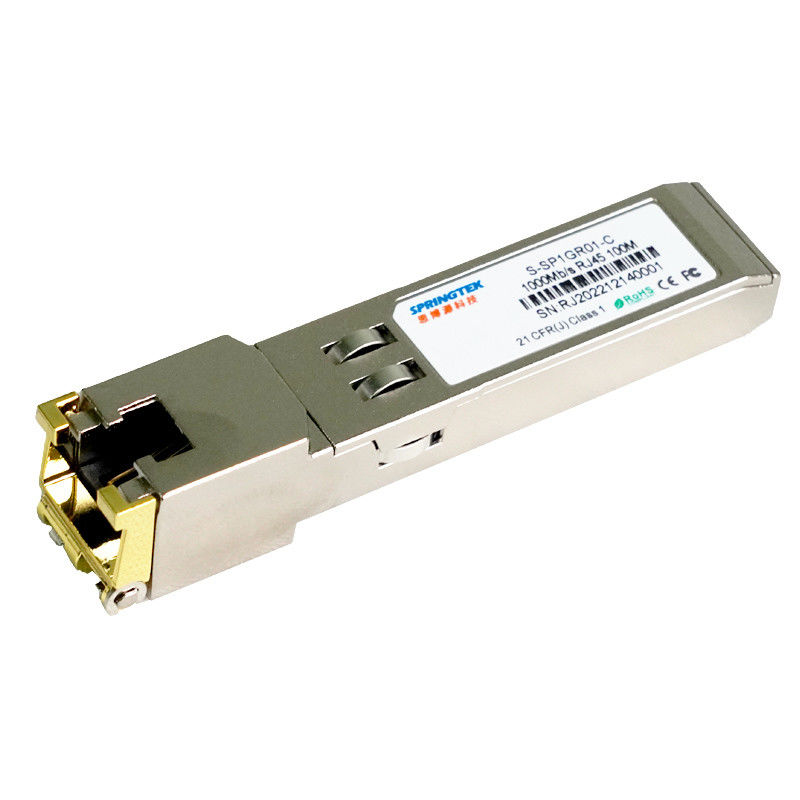

1000BASE-T কপার100m SFP অপটিক্যাল ট্রান্সসিভার মডিউল
তথ্য বিন্যাস
| অংশ সংখ্যা | পণ্যের বর্ণনা |
| S-SP1GR01-C | SFP, 1000Mb/s,Copper, RJ45 100M,0ºC~+70ºC |
বর্ণনা
Springtek 1000BASE-T SFP কপার ট্রান্সসিভার হল উচ্চ কার্যকারিতা, খরচ কার্যকর মডিউল গিগাবিট ইথারনেট এবং 1000BASE-T মানগুলির সাথে সঙ্গতিপূর্ণ যা IEEE 802. 3-2002 এবং IEEE 802.3ab, যা 1000Mbps থেকে 1000Mbps মিটারের উপরে ডেটা পৌঁছাতে সহায়তা করে আনশিল্ডেড টুইস্টেড-পেয়ার ক্যাটাগরি 5 কেবল (BER <10-12)।মডিউলটি 5-স্তরের পালস অ্যামপ্লিটিউড মডুলেশন (PAM) সংকেত সহ 1000 Mbps সম্পূর্ণ ডুপ্লেক্স ডেটা-লিঙ্ক সমর্থন করে।মডিউলটি SFP MSA-এর সাথে সঙ্গতিপূর্ণ স্ট্যান্ডার্ড সিরিয়াল আইডি তথ্য প্রদান করে, যা 2wire সিরিয়াল CMOS EEPROM প্রোটোকলের মাধ্যমে A0h ঠিকানার সাথে অ্যাক্সেস করা যেতে পারে।এসিএইচ ঠিকানায় 2ওয়্যার সিরিয়াল বাসের মাধ্যমেও ফিজিক্যাল আইসি অ্যাক্সেস করা যেতে পারে।
বৈশিষ্ট্য
TX নিষ্ক্রিয় এবং RX Los/ Los ফাংশন ছাড়া
কম EMI এর জন্য সম্পূর্ণ ধাতব ঘের
+3.3V DC একক পাওয়ার সাপ্লাই
কম শক্তি অপচয় (1.05 ওয়াট সাধারণ)
2-তারের সিরিয়াল বাসের মাধ্যমে ফিজিক্যাল লেয়ার আইসি-তে অ্যাক্সেস
SERDES ইন্টারফেস সহ হোস্ট সিস্টেমে 1000 BASE-T অপারেশন
অপারেটিং কেস তাপমাত্রা পরিসীমা 0°C থেকে +70°C
RoHS অনুগত (লিড মুক্ত)
অ্যাপ্লিকেশন
পরিবেশগত স্পেসিফিকেশন
| প্যারামিটার | প্রতীক | মিন | টাইপ | সর্বোচ্চ | ইউনিট |
| অপারেটিং তাপমাত্রা | Tc | 0 | +70 |
℃ |
|
| সংগ্রহস্থল তাপমাত্রা | -40 | +৮৫ | ℃ |
+3.3V বৈদ্যুতিক পাওয়ার ইন্টারফেস
| প্যারামিটার | প্রতীক | মিন | টাইপ | সর্বোচ্চ | ইউনিট | নোট/শর্ত |
| বিদ্যুত সরবরাহ | হয় | 500 | 757 | এমএ | ভিলিটেজ এবং তাপমাত্রার সম্পূর্ণ পরিসরের উপর 2.5W সর্বোচ্চ শক্তি। সতর্কতা দ্রষ্টব্য দেখুন | |
| ইনপুট ভোল্টেজ | ভিসিসি | 3.13 | 3.3 | ৩.৪৭ | ভি | জিএনডি-তে উল্লেখ করা হয়েছে |
| সর্বোচ্চ ভোল্টেজ | Vmax | 3.6 | ভি |
কম গতির সংকেত, বৈদ্যুতিক বৈশিষ্ট্য
| প্যারামিটার | প্রতীক | মিন | সর্বোচ্চ | ইউনিট | নোট/শর্ত |
| SFP আউটপুট কম | ভোল | 0 | 0.5 | ভি | হোস্ট_ভিসিসি পর্যন্ত 4.7k থেকে 10k পুল-আপ, সংযোগকারীর হোস্ট সাইডে পরিমাপ করা হয় |
| SFP আউটপুট উচ্চ | VOH | host_Vcc-0.5 | host_Vcc+0.3 | ভি | হোস্ট_ভিসিসি পর্যন্ত 4.7k থেকে 10k পুল-আপ, সংযোগকারীর হোস্ট সাইডে পরিমাপ করা হয় |
| SFP ইনপুট কম | ভিআইএল | 0 | 0.8 | ভি | Vcc পর্যন্ত 4.7k থেকে 10k পুল-আপ, সংযোগকারীর SFP পাশে পরিমাপ করা হয় |
| SFP ইনপুট উচ্চ | VIH | 2 |
ভিসিসি+ 0.3 |
ভি | Vcc পর্যন্ত 4.7k থেকে 10k পুল-আপ, সংযোগকারীর SFP পাশে পরিমাপ করা হয় |
| প্যারামিটার | প্রতীক | মিন | টাইপ | সর্বোচ্চ | ইউনিট | নোট/শর্ত |
| লাইন ফ্রিকোয়েন্সি | FL | 125 | MHz | 5-স্তরের এনকোডিং, প্রতি IEEE 802.3 | ||
| Tx আউটপুট প্রতিবন্ধকতা | Zout, Tx | 100 | ওম | ডিফারেনশিয়াল, 1MHz এবং 125MHz-এর মধ্যে সমস্ত ফ্রিকোয়েন্সির জন্য | ||
| Rx ইনআউট প্রতিবন্ধকতা | জিন, আরএক্স | 100 | ওম | ডিফারেনশিয়াল, 1MHz এবং 125MHz-এর মধ্যে সমস্ত ফ্রিকোয়েন্সির জন্য |
উচ্চ গতির বৈদ্যুতিক ইন্টারফেস, হোস্ট-এসএফপি
| প্যারামিটার | প্রতীক | মিন | টাইপ | সর্বোচ্চ | ইউনিট | নোট/শর্ত |
| একক শেষ তথ্য ইনপুট সুইং | ভিনসিং | 250 | 1200 | এমএ | একক শেষ | |
| একক শেষ তথ্য আউটপুট সুইং | ভোটিং | 350 | 800 | এমএ | একক শেষ | |
| উত্থান/পতনের সময় | জিন, আরএক্স | 175 | psec | 20% - 80% | ||
| Tx ইনপুট প্রতিবন্ধকতা | জিন | 50 | ওম | একক শেষ | ||
| Tx ইনপুট প্রতিবন্ধকতা | Zout | 50 | ওম | একক শেষ |
সাধারণ বিবরণ
| প্যারামিটার | প্রতীক | মিন | টাইপ | সর্বোচ্চ | ইউনিট | নোট/শর্ত |
| ডেটা রেট | বি.আর | 10 | 1000 | এমবি/সেকেন্ড | IEEE802.3 সামঞ্জস্যপূর্ণ | |
| মন্তব্য | ||||||
| 1. ঘড়ি সহনশীলতা +/- 50 পিপিএম। | ||||||
