উৎপত্তি স্থল:
উহান চীন
পরিচিতিমুলক নাম:
Springtek
সাক্ষ্যদান:
ISO9001 RoHS FCC CE
মডেল নম্বার:
S-FP10R3M-C

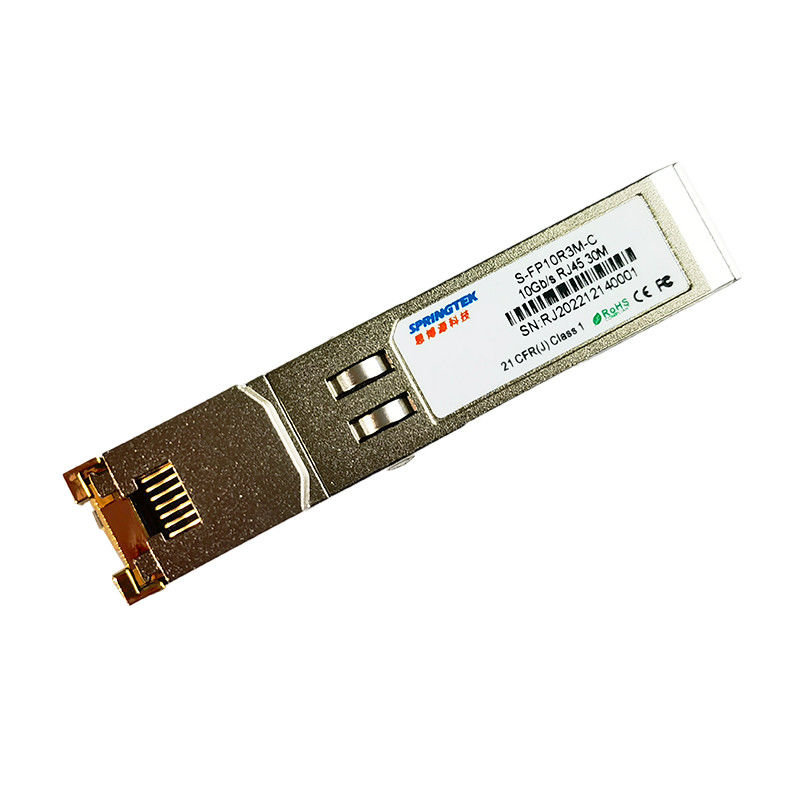

জুনিপার 10GBASE-T কপার 30m SFP অপটিক্যাল ট্রান্সসিভার মডিউল
তথ্য বিন্যাস
| অংশ সংখ্যা | পণ্যের বর্ণনা |
| S-FP10R3M-C | SFP, 10Gb/s,Copper, RJ45 ,30M,0ºC~+70ºC |
বর্ণনা
Springtek SFP-10G-T কপার স্মল ফর্ম প্লাগেবল প্লাস(SFP+) ট্রান্সসিভার হল উচ্চ কার্যকারিতা, উচ্চ নির্ভরযোগ্যতা, 10 গিগাবিট ইথারনেট এবং 10G BASE-T মানগুলির সাথে সঙ্গতিপূর্ণ খরচ কার্যকর মডিউল যেমন IEEE 802-এ উল্লেখ করা হয়েছে। 3-2015 এবং IEEE2018 ,যা সমর্থন করে 10Gbps ডেটা-রেট 30 মিটার পর্যন্ত পৌঁছায় শিল্ডড টুইস্টেড-পেয়ার ক্যাটাগরি 6A কেবল। মডিউলটি 16-স্তরের পালস অ্যামপ্লিটিউড মডুলেশন (PAM) আইডি সংকেত সহ 10Gbps সম্পূর্ণ ডুপ্লেক্স ডেটা-লিঙ্ক সমর্থন করে। মডিউল মানসম্মত তথ্য সরবরাহ করে। SFP+ MSA এর সাথে, যা 2wire সিরিয়াল বাসের মাধ্যমে A0h ঠিকানা দিয়ে অ্যাক্সেস করা যেতে পারে।এসিএইচ ঠিকানায় 2ওয়্যার সিরিয়াল বাসের মাধ্যমেও ফিজিক্যাল আইসি অ্যাক্সেস করা যেতে পারে।
বৈশিষ্ট্য
SFF-8431 এবং SFF-8432 MSA কমপ্ল্যান্ট
IEEE 802.3az এবং 802.3an কমপ্লায়েন্ট
5G&2.5G BASE-T-এর জন্য IEEE 802.3bz
হট-প্লাগেবল SFP পদচিহ্ন
TX নিষ্ক্রিয় এবং RX লস ফাংশন
কম ইএমআই নির্গমনের জন্য সম্পূর্ণ ধাতব ঘের
+3.3V একক পাওয়ার সাপ্লাই
কম শক্তি খরচ (2.5W MAX @ 30m)
কমপ্যাক্ট RJ-45 সংযোগকারী সমাবেশ
2-তারের সিরিয়াল বাসের মাধ্যমে ফিজিক্যাল লেয়ার আইসি-তে অ্যাক্সেস
XFI/5GBASE-R/2500BASE-X/SGMII, SGMII অটো-নেগোসিয়েশন চালু
অন্যান্য 10GBase-T PHY-এর সাথে স্বতঃ-আলোচনা করে
Cat 5e ক্যাবল বা আরও ভালো ব্যবহার করে 100/1000Base-T সমর্থন করে
MDI/MDIX ক্রসওভার
পরীক্ষা এবং সমস্যা সমাধানের জন্য একাধিক লুপব্যাক মোড
বিল্ট-ইন কেবল মনিটরিং এবং লিংক ডায়াগনস্টিক
Unshielded এবং Shielded তারের সমর্থন
অপারেটিং কেস তাপমাত্রা পরিসীমা 0°C থেকে +70°C
RoHS অনুগত (লিড মুক্ত)
অ্যাপ্লিকেশন
Cat 5e তারের উপর 1.25 গিগাবিট ইথারনেট
পরিবেশগত স্পেসিফিকেশন
| প্যারামিটার | প্রতীক | মিন | টাইপ | সর্বোচ্চ | ইউনিট |
| অপারেটিং তাপমাত্রা | Tc | 0 | +70 | ℃ | |
| সংগ্রহস্থল তাপমাত্রা | -40 | +৮৫ | ℃ |
বৈদ্যুতিক পাওয়ার ইন্টারফেস
| প্যারামিটার | প্রতীক | মিন | টাইপ | সর্বোচ্চ | ইউনিট |
নোট/শর্ত |
| বিদ্যুত সরবরাহ | হয় | 500 | 757 | এমএ | ভিলিটেজ এবং তাপমাত্রার সম্পূর্ণ পরিসরের উপর 2.5W সর্বোচ্চ শক্তি। সতর্কতা দ্রষ্টব্য দেখুন | |
| ইনপুট ভোল্টেজ | ভিসিসি | 3.13 | 3.3 | ৩.৪৭ | ভি | জিএনডি-তে উল্লেখ করা হয়েছে |
| সর্বোচ্চ ভোল্টেজ | Vmax | 3.6 | ভি |
কম গতির সংকেত, বৈদ্যুতিক বৈশিষ্ট্য
| প্যারামিটার | প্রতীক | মিন | সর্বোচ্চ | ইউনিট | নোট/শর্ত |
| SFP আউটপুট কম | ভোল | 0 | 0.5 | ভি | হোস্ট_ভিসিসি পর্যন্ত 4.7k থেকে 10k পুল-আপ, সংযোগকারীর হোস্ট সাইডে পরিমাপ করা হয় |
| SFP আউটপুট উচ্চ | VOH | host_Vcc-0.5 | host_Vcc+0.3 | ভি | হোস্ট_ভিসিসি পর্যন্ত 4.7k থেকে 10k পুল-আপ, সংযোগকারীর হোস্ট সাইডে পরিমাপ করা হয় |
| SFP ইনপুট কম | ভিআইএল | 0 | 0.8 | ভি | Vcc পর্যন্ত 4.7k থেকে 10k পুল-আপ, সংযোগকারীর SFP পাশে পরিমাপ করা হয় |
| SFP ইনপুট উচ্চ | VIH | 2 |
ভিসিসি+ 0.3 |
ভি | Vcc পর্যন্ত 4.7k থেকে 10k পুল-আপ, সংযোগকারীর SFP পাশে পরিমাপ করা হয় |
উচ্চ গতির বৈদ্যুতিক ইন্টারফেস, ট্রান্সমিশন লাইন-এসএফপি
| প্যারামিটার | প্রতীক | মিন | টাইপ | সর্বোচ্চ | ইউনিট | নোট/শর্ত |
| লাইন ফ্রিকোয়েন্সি | FL | 800 | MHz | 5-স্তরের এনকোডিং, প্রতি IEEE 802.3 | ||
| Tx আউটপুট প্রতিবন্ধকতা | Zout, Tx | 100 | ওম | ডিফারেনশিয়াল, 1MHz এবং 125MHz-এর মধ্যে সমস্ত ফ্রিকোয়েন্সির জন্য | ||
| Rx ইনআউট প্রতিবন্ধকতা | জিন, আরএক্স | 100 | ওম | ডিফারেনশিয়াল, 1MHz এবং 125MHz-এর মধ্যে সমস্ত ফ্রিকোয়েন্সির জন্য |
উচ্চ গতির বৈদ্যুতিক ইন্টারফেস, হোস্ট-এসএফপি
| প্যারামিটার | প্রতীক | মিন | টাইপ | সর্বোচ্চ | ইউনিট | নোট/শর্ত |
| একক শেষ তথ্য ইনপুট সুইং | ভিনসিং | 500 | 800 | 1100 | mV | ডিফারেনশিয়াল |
| একক শেষ তথ্য আউটপুট সুইং | ভোটিং | 500 | 800 | 1100 | mV | ডিফারেনশিয়াল |
| উত্থান/পতনের সময় | Tr, Tf | 20 | 47 | psec | 20% - 80% | |
| Tx ইনপুট প্রতিবন্ধকতা | জিন | 100 | ওম | ডিফারেনশিয়াল | ||
| Tx ইনপুট প্রতিবন্ধকতা | Zout | 100 | ওম | ডিফারেনশিয়াল |
সাধারণ বিবরণ
| প্যারামিটার | প্রতীক | মিন | টাইপ | সর্বোচ্চ | ইউনিট | নোট/শর্ত |
| তারিখের হার | বি.আর | 1 | 10 | Gb/s | IEEE 802.3 সামঞ্জস্যপূর্ণ নীচে নোট 2 থেকে 4 দেখুন। | |
| তারের দৈর্ঘ্য | এল | 30 | মি | |||
| মন্তব্য | ||||||
| ঘড়ি সহনশীলতা +/- 50 পিপিএম। | ||||||
