উৎপত্তি স্থল:
উহান চীন
পরিচিতিমুলক নাম:
Springtek
সাক্ষ্যদান:
ISO9001 RoHS FCC CE
মডেল নম্বার:
S-QP1AA010-C

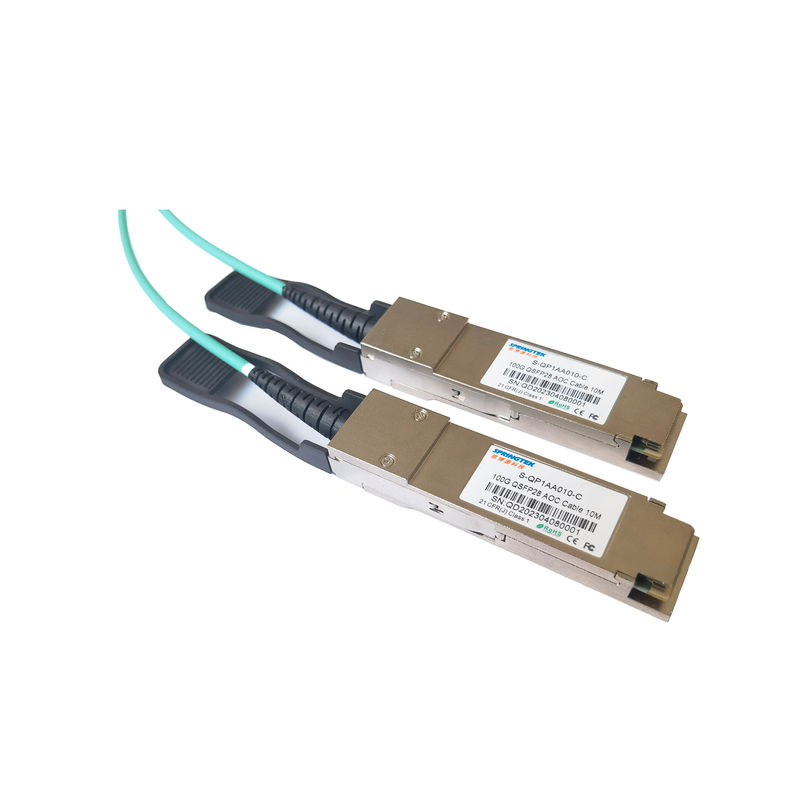

100G QSFP28 থেকে QSFP28 AOC কেবল 10M
তথ্য বিন্যাস
| অংশ সংখ্যা | পণ্যের বর্ণনা | ফাইবার স্পেক। |
| S-QP1AA010-C | 100G QSFP28 AOC কেবল 10M | 0~70℃ |
বর্ণনা
এই পণ্যটি 100 গিগাবিট ইথারনেট, ইনফিনিব্যান্ড ইডিআর অ্যাপ্লিকেশনের জন্য একটি ফোর-চ্যানেল, প্লাগেবল, সমান্তরাল ফাইবার-অপটিক QSFP8 AOC।এই ট্রান্সসিভারটি স্বল্প-পরিসরের মাল্টি-লেন ডেটা যোগাযোগ এবং আন্তঃসংযোগ অ্যাপ্লিকেশনগুলির জন্য একটি উচ্চ কার্যক্ষমতা মডিউল।এটি 100Gbps ব্যান্ডউইথের সাথে প্রতিটি দিকে চারটি ডেটা লেনকে একীভূত করে।
Springtek 100G QSFP28 সক্রিয় অপটিক্যাল কেবলের দৈর্ঘ্য OM3 MMF এর উপরে 70 মিটার বা OM4 MMF এর উপরে 100 মিটার পর্যন্ত।এই মডিউলগুলি 850nm নামমাত্র তরঙ্গদৈর্ঘ্য ব্যবহার করে মাল্টিমোড ফাইবার সিস্টেমের উপর কাজ করার জন্য ডিজাইন করা হয়েছে।বৈদ্যুতিক ইন্টারফেস একটি 38 কন্টাক্ট এজ টাইপ সংযোগকারী ব্যবহার করে।
বৈশিষ্ট্য
অ্যাপ্লিকেশন
স্ট্যান্ডার্ডl
পরম সর্বোচ্চ রেটিং
এটা উল্লেখ্য যে যেকোন স্বতন্ত্র পরম সর্বোচ্চ রেটিং এর বেশি অপারেশন এই মডিউলের স্থায়ী ক্ষতির কারণ হতে পারে।
| প্যারামিটার | প্রতীক | মিন | সর্বোচ্চ | ইউনিট |
| স্টোরেজ পরিবেষ্টিত তাপমাত্রা | টিSTG | -40 | 85 | ℃ |
| অপারেটিং কেস তাপমাত্রা | Tc | 0 | 70 | ℃ |
| অপারেটিং আর্দ্রতা | এইচও | 5 | 85 | % |
| পাওয়ার সাপ্লাই ভোল্টেজ | ভিসিসি | 0 | +3.6 | ভি |
প্রস্তাবিত অপারেটিং শর্তাবলী
প্রস্তাবিত অপারেটিং এনভায়রনমেন্ট এমন প্যারামিটারগুলি নির্দিষ্ট করে যার জন্য বৈদ্যুতিক এবং অপটিক্যাল বৈশিষ্ট্যগুলি অন্যথায় উল্লেখ না করা পর্যন্ত ধারণ করে৷
| প্যারামিটার | প্রতীক | মিন | সাধারণ | সর্বোচ্চ | ইউনিট | মন্তব্য |
| অপারেটিং কেস তাপমাত্রা |
টিসি | 0 | 25 | 70 | °সে | |
| পাওয়ার সাপ্লাই ভোল্টেজ | ভিসিসি | 3.135 | 3.3 | 3.465 | ভি | |
| ডেটা রেট, প্রতিটি লেন | 25.78125 | Gb/s | ||||
| তথ্য হার নির্ভুলতা | -100 | 100 | পিপিএম | |||
| নিয়ন্ত্রণ ইনপুট ভোল্টেজ উচ্চ | 2 | ভিসিসি | ভি | |||
| ইনপুট ভোল্টেজ কম নিয়ন্ত্রণ করুন | 0 | 0.8 | ভি |
ট্রান্সমিটার
| প্যারামিটার | প্রতীক | মিন | সাধারণ | সর্বোচ্চ | ইউনিট | মন্তব্য |
| ওভারলোড ডিফারেনশিয়াল ভোল্টেজ pk-pk |
TP1a | 900 | mV | |||
| কমন মোড ভোল্টেজ (Vcm) | TP1 | -350 | 2850 | mV | 2 | |
| ডিফারেনশিয়াল অবসান প্রতিরোধের অমিল |
TP1 | 10 | % | 1MHz এ | ||
| ডিফারেনশিয়াল রিটার্ন লস (SDD11) |
TP1 | CEI-28G-VSR দেখুন সমীকরণ 13-19 |
dB | |||
| সাধারণ মোড থেকে ডিফারেনশিয়াল রূপান্তর এবং পার্থক্য সাধারণ মোড রূপান্তর (SDC11, SCD11) |
TP1 | CEI- 28G-VSR দেখুন সমীকরণ 13-20 |
dB | |||
স্ট্রেসড ইনপুট টেস্ট |
TP1a | CEI-28G-VSR বিভাগ দেখুন 13.3.11.2.1 |
রিসিভার
| প্যারামিটার | প্রতীক | মিন | সাধারণ | সর্বোচ্চ | ইউনিট | মন্তব্য |
| ডিফারেনশিয়াল ভোল্টেজ, pk-pk | TP4 | 900 | mV | |||
| কমন মোড ভোল্টেজ (Vcm) | TP4 | -350 | 2850 | mV | 2 | |
| কমন মোড নয়েজ, আরএমএস | TP4 | 17.5 | mV | |||
| ডিফারেনশিয়াল অবসান প্রতিরোধের অমিল |
TP4 | 10 | % | 1 MHz এ | ||
| ডিফারেনশিয়াল রিটার্ন লস (SDD22) |
TP4 | CEI-28G-VSR দেখুন সমীকরণ 13-19 |
dB | |||
| সাধারণ মোড থেকে ডিফারেনশিয়াল রূপান্তর এবং পার্থক্য সাধারণ মোড রূপান্তর (SDC22, SCD22) |
TP4 | CEI-28G-VSR দেখুন সমীকরণ 13-21 |
dB | |||
| কমন মোড রিটার্ন লস (SCC22) |
TP4 | -2 | dB | 3 | ||
| স্থানান্তর সময়, 20 থেকে 80% | TP4 | 9.5 | পুনশ্চ | |||
| উল্লম্ব চোখ বন্ধ (VEC) | TP4 | 5.5 | dB | |||
| 10-15 সম্ভাবনায় চোখের প্রস্থ (EW15) |
TP4 | 0.57 | UI | |||
| চোখের উচ্চতা 10-15 রোবেবিলিটি (EH15) |
TP4 | 228 | mV | |||
| মন্তব্য: 1. প্রতি টার্মিনাল। 2. Vcm হোস্ট দ্বারা উত্পন্ন হয়।স্পেসিফিকেশন গ্রাউন্ড অফসেট ভোল্টেজ প্রভাব অন্তর্ভুক্ত. 3. 250MHz থেকে 30GHz পর্যন্ত |
||||||
