উৎপত্তি স্থল:
উহান চীন
পরিচিতিমুলক নাম:
Springtek
সাক্ষ্যদান:
ISO9001 RoHS FCC CE
মডেল নম্বার:
S-QS40A010-C
তথ্য বিন্যাস
| অংশ সংখ্যা | পণ্যের বর্ণনা | ফাইবার স্পেক। |
| S-QS40A010-C |

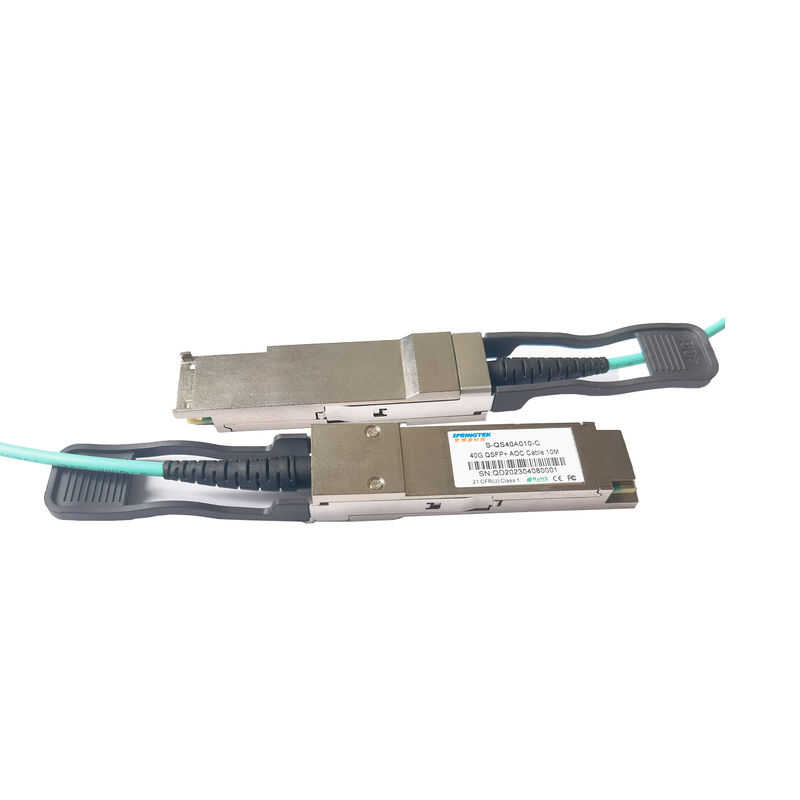

40G QSFP+ AOC কেবল 10M |
0~70℃ |
বর্ণনা
Springtek 40G QSFP+AOC পণ্য হল একটি উচ্চ ডেটা হারের সমান্তরাল সক্রিয় অপটিক্যাল কেবল, যা ঐতিহ্যবাহী তামার তারের ব্যান্ডউইথের সীমাবদ্ধতা কাটিয়ে উঠতে পারে।Springtek 40G QSFP+AOC মাল্টিমোড রিবন ফাইবারের মাধ্যমে 4টি স্বাধীন ডেটা ট্রান্সমিশন চ্যানেল এবং 4টি ডেটা রিসিভিং চ্যানেল অফার করে, প্রতিটি 10Gb/s অপারেশন করতে সক্ষম৷ ফলস্বরূপ, 100 মিটারের বেশি ট্রান্সমিশনের মাধ্যমে 40Gb/s এর সামগ্রিক ডেটা রেট অর্জন করা যেতে পারে৷ পণ্য, অতি দ্রুত কম্পিউটিং ডেটা এক্সচেঞ্জ সমর্থন করার জন্য।
স্প্রিংটেক পণ্যটি QSFP+ মাল্টি-সোর্স এগ্রিমেন্ট (MSA) অনুযায়ী ফর্ম ফ্যাক্টর, অপটিক্যাল/বৈদ্যুতিক সংযোগ দিয়ে ডিজাইন করা হয়েছে। এটি তাপমাত্রা, আর্দ্রতা এবং ইএমআই হস্তক্ষেপ সহ কঠোরতম বাহ্যিক অপারেটিং শর্ত পূরণের জন্য ডিজাইন করা হয়েছে।
বৈশিষ্ট্য
অ্যাপ্লিকেশন
স্ট্যান্ডার্ডl
পরম সর্বোচ্চ রেটিং
| প্যারামিটার | প্রতীক | মিন | সর্বোচ্চ | ইউনিট |
| স্টোরেজ পরিবেষ্টিত তাপমাত্রা | টিSTG | -40 | 85 | ℃ |
| অপারেটিং কেস তাপমাত্রা | Tc | 0 | 70 | ℃ |
| অপারেটিং আর্দ্রতা | এইচও | 5 | 85 | % |
| পাওয়ার সাপ্লাই ভোল্টেজ | ভিসিসি | 0 | +3.6 | ভি |
প্রস্তাবিত অপারেটিং শর্তাবলী
| প্যারামিটার | প্রতীক | মিন | সাধারণ | সর্বোচ্চ | ইউনিট |
| পাওয়ার সাপ্লাই ভোল্টেজ | ভিসিসি | 3.13 | 3.3 | ৩.৪৭ | ভি |
| নিয়ন্ত্রণ ইনপুট ভোল্টেজ উচ্চ | 2 | ভিসিসি | ভি | ||
| ইনপুট ভোল্টেজ কম নিয়ন্ত্রণ করুন | 0 | 0.8 | ভি | ||
| ডেটা রেট, প্রতিটি লেন | 10.3125 | 11.2 | জিবিপিএস |
ট্রান্সমিটার
| প্যারামিটার | প্রতীক | মিন | সাধারণ | সর্বোচ্চ | ইউনিট | মন্তব্য |
|
একক শেষ ইনপুট ভোল্টেজ সহনশীলতা |
-0.3 | 4 | ভি | |||
|
এসি কমন মোড ইনপুট ভোল্টেজ সহনশীলতা |
15 | mV | আরএমএস | |||
|
ডিফারেনশিয়াল ইনপুট ভোল্টেজ সুইং থ্রেশহোল্ড |
50 | mVpp |
লোসা থ্রেশহোল্ড |
|||
| ডিফারেনশিয়াল ইনপুট ভোল্টেজ সুইং | ভিন, পিপি | 180 | 1200 | mVpp | ||
| ডিফারেনশিয়াল ইনপুট প্রতিবন্ধকতা | জিন | 90 | 100 | 110 | ওম | |
|
একক শেষ ইনপুট ভোল্টেজ সহনশীলতা |
-0.3 | 4 | ভি | |||
| ডিফারেনশিয়াল ইনপুট এস-প্যারামিটার | SDD11 | < -12 + 2 × SQRT(f), GHz-এ f সহ। | dB | 0.01-4.1GHz | ||
| < -6.3 + 13 × log10(f/5.5), GHz এ f সহ | dB | 4.1-11.1GHz | ||||
|
সাধারণ মোড রূপান্তর থেকে প্রতিফলিত পার্থক্য |
SCD11 | -10 | dB | 0.01-11.1GHz | ||
রিসিভার
| প্যারামিটার | প্রতীক | মিন | সাধারণ | সর্বোচ্চ | ইউনিট | মন্তব্য |
| একক শেষ আউটপুট ভোল্টেজ | -0.3 | 4 | ভি | |||
|
এসি কমন মোড আউটপুট ভোল্টেজ |
7.5 | mV | আরএমএস | |||
|
ডিফারেনশিয়াল আউটপুট ভোল্টেজ সুইং |
Vout, পিপি | 400 | 800 | mVpp | ||
| ডিফারেনশিয়াল আউটপুট প্রতিবন্ধকতা | Zout | 90 | 100 | 110 | ওম | |
|
ডিফারেনশিয়াল আউটপুট এস-প্যারামিটার |
SDD22 | < -12 + 2 × SQRT(f ), GHz এ f সহ | dB | 0.01-4.1GHz | ||
| < -6.3 + 13 × log10(f/5.5), GHz এ f সহ | dB | 4.1-11.1GHz | ||||
|
সাধারণ মোড আউটপুট প্রতিফলন সহগ |
SCC22 | < -7 + 1.6×f, GHz-এ f সহ | dB | 0.01-2.5GHz | ||
| -3 | dB | 2.5-11.1GHz | ||||
| টোটাল জিটার | 0.38 | UI | ||||
| ডিটারমিনিস্টিক জিটার | 0.64 | UI | ||||
