উৎপত্তি স্থল:
উহান চীন
পরিচিতিমুলক নাম:
Springtek
সাক্ষ্যদান:
ISO9001 RoHS FCC CE
মডেল নম্বার:
S-PP25A007-C

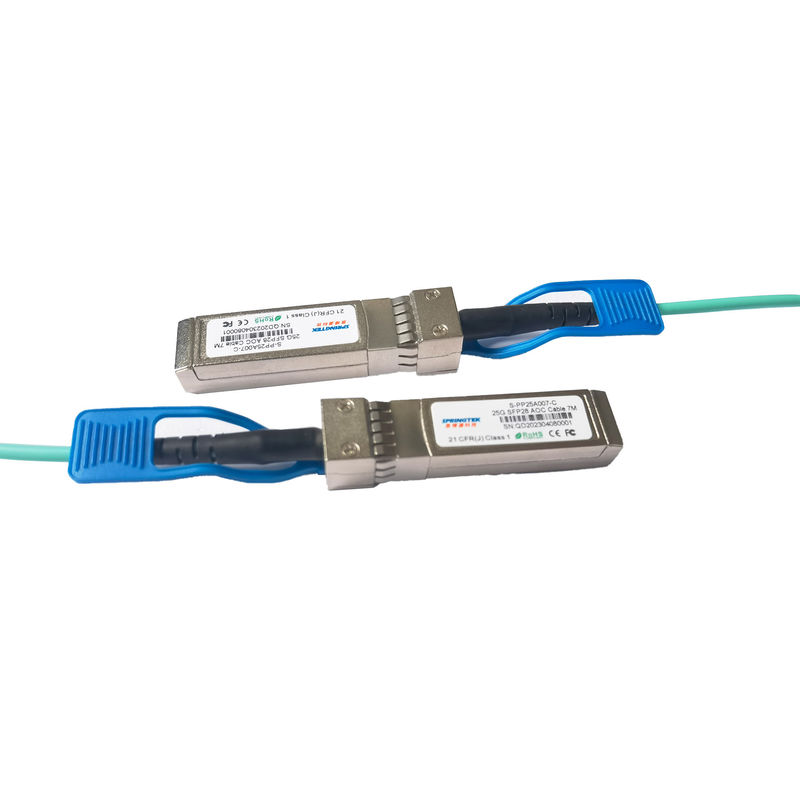

25G SFP28 থেকে SFP28 AOC কেবল 7M
তথ্য বিন্যাস
| অংশ সংখ্যা | পণ্যের বর্ণনা | ফাইবার স্পেক। |
| S-PP25A007-C | 25G SFP28 AOC কেবল 7M | 0~70℃ |
বর্ণনা
Springtek SFP28 সক্রিয় অপটিক্যাল কেবল হল SFP28 সংযোগকারীর সাথে সরাসরি-সংযুক্ত ফাইবার সমাবেশ।এগুলি খুব কম দূরত্বের জন্য উপযুক্ত এবং র্যাকের মধ্যে এবং সংলগ্ন র্যাকগুলির মধ্যে সংযোগ করার জন্য একটি সাশ্রয়ী উপায় অফার করে৷
Springtek SFP28 সক্রিয় অপটিক্যাল কেবলের দৈর্ঘ্য OM3 MMF-এর উপরে 70 মিটার পর্যন্ত বা OM4 MMF-এর উপরে 100 মিটার পর্যন্ত।এই মডিউলটি 850nm এর নামমাত্র তরঙ্গদৈর্ঘ্য ব্যবহার করে মাল্টিমোড ফাইবার সিস্টেমে কাজ করার জন্য ডিজাইন করা হয়েছে।
বৈশিষ্ট্য
অ্যাপ্লিকেশন
স্ট্যান্ডার্ডl
পরম সর্বোচ্চ রেটিং
| প্যারামিটার | প্রতীক | মিন | সর্বোচ্চ | ইউনিট |
| সংগ্রহস্থল তাপমাত্রা | টি.এস | -20 | +৮৫ | °সে |
| অপারেটিং কেস তাপমাত্রা | Tc | 0 | 70 | °সে |
| অপারেটিং আর্দ্রতা | আরএইচ | 0 | 85 | % |
| সরবরাহ ভোল্টেজ | ভিসিসি | -0.3 | 3.6 | ভি |
|
বিঃদ্রঃ: ট্রান্সসিভারটি সীমার বাইরে শর্তের শিকার হলে ক্ষতি হতে পারে। |
||||
প্রস্তাবিত অপারেটিং শর্তাবলী
| প্যারামিটার | প্রতীক | মিন | সাধারণ | সর্বোচ্চ | ইউনিট |
| অপারেটিং কেস তাপমাত্রা | Tc | 0 | +70 | °সে | |
| সরবরাহ ভোল্টেজ | ভিসিসি | 3.135 | 3.3 | 3.465 | ভি |
| বিদ্যুত সরবরাহ | আইসিসি | 300 | এমএ | ||
| বিট রেট | বি.আর | 25.78125 | জিবিপিএস |
ট্রান্সমিটার
নিম্নোক্ত বৈদ্যুতিক বৈশিষ্ট্যগুলি সুপারিশকৃত অপারেটিং এনভায়রনমেন্টের উপর সংজ্ঞায়িত করা হয় যদি না অন্যথায় নির্দিষ্ট করা হয়।
| প্যারামিটার | প্রতীক | মিন | সাধারণ | সর্বোচ্চ | ইউনিট | মন্তব্য |
| ওভারলোড ডিফারেনশিয়াল ভোল্টেজ pk-pk | TP1a | 900 | mV | |||
| কমন মোড ভোল্টেজ (Vcm) | TP1 | -350 | 2850 | mV | 2 | |
| ডিফারেনশিয়াল টার্মিনেশন প্রতিরোধের অমিল | TP1 | 10 | % | 1MHz এ | ||
| ডিফারেনশিয়াল রিটার্ন লস (SDD11) | TP1 | CEI-28G-VSR দেখুন সমীকরণ 13-19 |
dB | |||
| কমন মোড থেকে ডিফারেনশিয়াল কনভার্সন এবং ডিফারেনশিয়াল টু কমন মোড কনভার্সন (SDC11, SCD11) | TP1 | CEI-28G-VSR দেখুন সমীকরণ 13-20 |
dB | |||
স্ট্রেসড ইনপুট টেস্ট |
TP1a | CEI-28G-SR বিভাগ 13.3.11.2.1 দেখুন |
রিসিভার
| প্যারামিটার | প্রতীক | মিন | সাধারণ | সর্বোচ্চ | ইউনিট | মন্তব্য |
| ডিফারেনশিয়াল ভোল্টেজ, pk-pk | TP4 | 900 | mV | |||
| কমন মোড ভোল্টেজ (Vcm) | TP4 | -350 | 2850 | mV | 2 | |
| কমন মোড নয়েজ, আরএমএস | TP4 | 17.5 | mV | |||
| ডিফারেনশিয়াল টার্মিনেশন প্রতিরোধের অমিল | TP4 | 10 | % | 1 MHz এ | ||
| ডিফারেনশিয়াল রিটার্ন লস (SDD22) | TP4 | CEI-28G-VSR দেখুন সমীকরণ 13-19 |
dB | |||
| কমন মোড থেকে ডিফারেনশিয়াল কনভার্সন এবং ডিফারেনশিয়াল টু কমন মোড কনভার্সন (SDC22, SCD22) | TP4 | CEI-28G-VSR দেখুন সমীকরণ 13-21 |
dB | |||
| কমন মোড রিটার্ন লস (SCC22) | TP4 | -2 | dB | 3 | ||
| স্থানান্তর সময়, 20 থেকে 80% | TP4 | 9.5 | পুনশ্চ | |||
| উল্লম্ব চোখ বন্ধ (VEC) | TP4 | 5.5 | dB | |||
| চোখের প্রস্থ 10 এ-15সম্ভাবনা (EW15) | TP4 | 0.57 | UI | |||
| চোখের উচ্চতা 10-15সম্ভাবনা(EH15) | TP4 | 228 | mV | |||
| মন্তব্য: 1 টার্মিনাল প্রতি। 2. Vcm হোস্ট দ্বারা উত্পন্ন হয়।স্পেসিফিকেশন গ্রাউন্ড অফসেট ভোল্টেজ প্রভাব অন্তর্ভুক্ত. 3. 250MHz থেকে 30GHz.. |
||||||
