উৎপত্তি স্থল:
উহান চীন
পরিচিতিমুলক নাম:
Springtek
সাক্ষ্যদান:
ISO9001 RoHS FCC CE
মডেল নম্বার:
S-QP1AP003-C

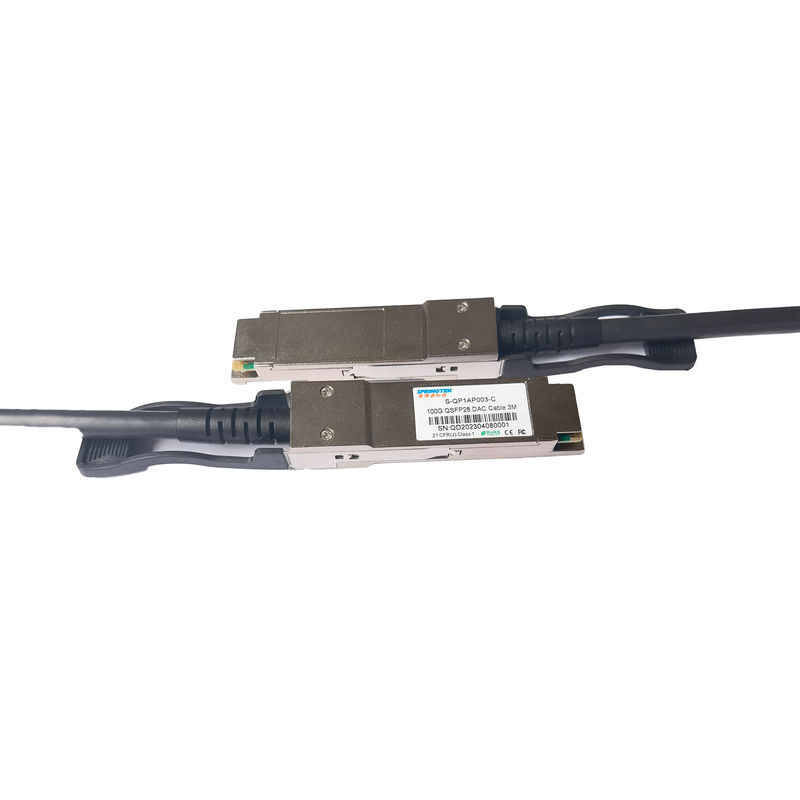

100G QSFP28 থেকে QSFP28 DAC কেবল 3M
তথ্য বিন্যাস
| অংশ সংখ্যা | পণ্যের বর্ণনা | ফাইবার স্পেক। |
| S-QP1AP003-C | 100G QSFP28 DAC কেবল 3M | 0~70℃ |
বর্ণনা
Springtek 100G QSFP28 প্যাসিভ ক্যাবল অ্যাসেম্বলি পণ্য, 4 x25G বা 4 x28G কাঠামোর উপর ভিত্তি করে, পণ্যটি পরবর্তী প্রজন্মের 100G সুইচ, সার্ভার, রাউটার এবং অ্যাপ্লিকেশন প্রয়োজনীয়তাগুলির অন্যান্য পণ্যগুলিকে ভালভাবে সন্তুষ্ট করতে পারে।
Springtek 100G QSFP28 তারের ক্রসস্টালক এবং সন্নিবেশ ক্ষতি কমাতে অপ্টিমাইজড ডিজাইন গ্রহণ করে, চমৎকার সংকেত অখণ্ডতা, সম্পূর্ণরূপে পরবর্তী প্রজন্মের 100G ইথারনেট এবং ইনফিনিব্যান্ড EDR মানগুলির সাথে সামঞ্জস্যপূর্ণ।
বৈশিষ্ট্য
অ্যাপ্লিকেশন
প্রস্তাবিত অপারেটিং শর্তাবলী
| প্যারামিটার | প্রতীক | মিন | টাইপ | সর্বোচ্চ | ইউনিট |
| স্টোরেজ পরিবেষ্টিত তাপমাত্রা | -40 | +৮৫ | °সে | ||
| অপারেটিং কেস তাপমাত্রা | Tc | 0 | +70 | °সে | |
| পাওয়ার সাপ্লাই ভোল্টেজ | VCC3 | 3.14 | 3.3 | ৩.৪৭ | ভি |
| লেন প্রতি ডেটা হার | 1 | 100 | Gb/s |
উচ্চ গতির বৈশিষ্ট্য
| প্যারামিটার | প্রতীক | মিন | সাধারণ | সর্বোচ্চ | ইউনি | বিঃদ্রঃ |
| ডিফারেনশিয়াল প্রতিবন্ধকতা | RIN,P- | 90 | 110 | Ώ | ||
| সন্নিবেশ ক্ষতি | SDD21 | 22.48 | dB | 12.8906 GHz এ | ||
|
ডিফারেনশিয়াল রিটার্ন লস |
SDD11 | দেখুন 1 | dB | 0.05 থেকে 4.1 GHz এ | ||
| SDD22 | দেখুন 2 | dB | 4.1 থেকে 19 GHz এ | |||
| কমন-মোড থেকে কমন-মোড আউটপুট রিটার্ন লস | SCC11 |
2 |
dB |
0.2 থেকে 19 GHz এ |
||
| SCC22 | ||||||
| সাধারণ-মোড রিটার্ন ক্ষতির পার্থক্য | SCD11 | দেখুন 3 |
dB |
0.01 থেকে 12.89 এ | ||
| SCD22 | দেখুন 4 | 12.89 থেকে 19 GHz এ | ||||
| সাধারণ মোড রূপান্তর ক্ষতির পার্থক্য |
SCD21 |
10 |
dB |
0.01 থেকে 12.89 এ | ||
| দেখুন 5 | 12.89 থেকে 15.7 এ | |||||
| 6.3 | 15.7 থেকে 19 GHz এ | |||||
| চ্যানেল অপারেটিং মার্জিন | COM | 3 | dB | |||
|
মন্তব্য: 1. SDD11(dB) < 16.5 - 2 × SQRT(f ) সমীকরণ দ্বারা প্রদত্ত প্রতিফলন সহগ, GHz এ f সহ 2. সমীকরণ SDD11(dB) < 10.66 - 14 × log10(f/5.5) দ্বারা প্রদত্ত প্রতিফলন সহগ, GHz এ f সহ 3. সমীকরণ SCD11(dB) < 22 - (20/25.78)*f দ্বারা প্রদত্ত প্রতিফলন সহগ, GHz এ f সহ 4. সমীকরণ SCD11(dB) < 15 - (6/25.78)*f দ্বারা প্রদত্ত প্রতিফলন সহগ, GHz এ f সহ 5. সমীকরণ SCD21(dB) < 27 - (29/22)*f দ্বারা প্রদত্ত প্রতিফলন সহগ, GHz এ f সহ |
||||||
