উৎপত্তি স্থল:
উহান চীন
পরিচিতিমুলক নাম:
Springtek
সাক্ষ্যদান:
ISO9001 RoHS FCC CE
মডেল নম্বার:
S-Q52AP001-C

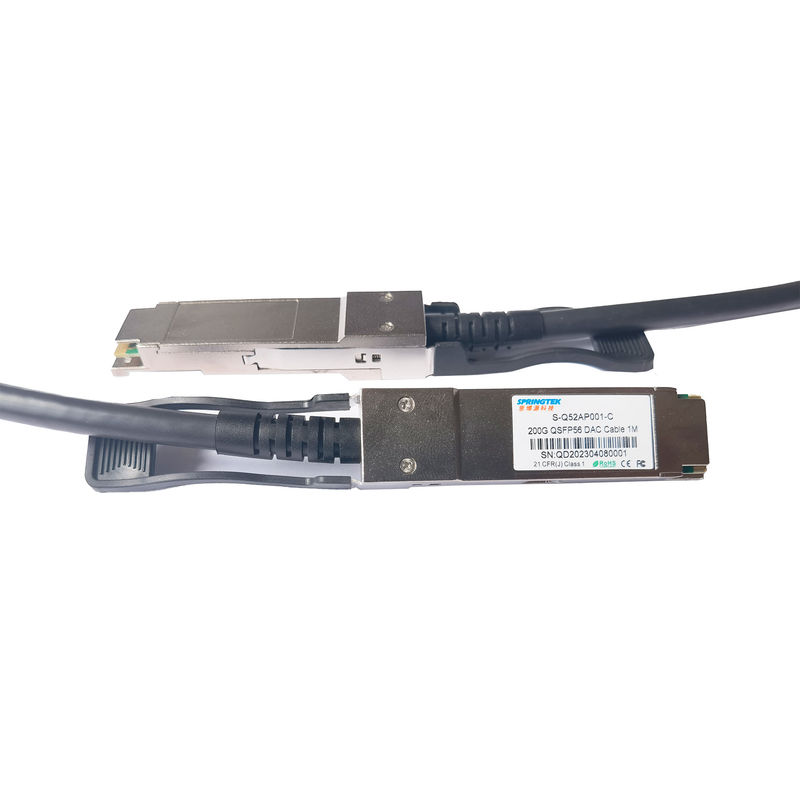

200G QSFP56 থেকে QSFP56 DAC কেবল 1M
তথ্য বিন্যাস
| অংশ সংখ্যা | পণ্যের বর্ণনা | ফাইবার স্পেক। |
|
S-Q52AP001-C |
200G QSFP56 DAC কেবল 1M |
0~70℃ |
বর্ণনা
Springtek 200G QSFP5 প্যাসিভ কপার ক্যাবল অ্যাসেম্বলিতে আটটি ডিফারেনশিয়াল কপার জোড়া রয়েছে, যা প্রতি চ্যানেলে 56Gbps(PAM4) পর্যন্ত গতিতে চারটি ডেটা ট্রান্সমিশন চ্যানেল প্রদান করে এবং 200G ইথারনেট এবং ইনফিনিব্যান্ডের প্রয়োজনীয়তা পূরণ করে।26AWG থেকে 30AWG- এই 200G কপার ক্যাবল অ্যাসেম্বলিতে কম সন্নিবেশ ক্ষতি এবং কম ক্রস টক বৈশিষ্ট্য রয়েছে।
Springtek 200G QSFP56 ট্রান্সমিশনের জন্য PAM4 সংকেত ব্যবহার করে, যা হারকে দ্বিগুণ করে।যাইহোক, তারের সন্নিবেশ ক্ষতির জন্য আরও কঠোর প্রয়োজনীয়তা রয়েছে।বিস্তারিত প্রয়োজনীয়তার জন্য, ডেটা সেন্টার, নেটওয়ার্কিং এবং টেলিকমিউনিকেশন মার্কেটে অ্যাপ্লিকেশনের জন্য ডিজাইন করা হয়েছে যেগুলির জন্য উচ্চ গতির, নির্ভরযোগ্য কেবল সমাবেশ প্রয়োজন, এই পরবর্তী প্রজন্মের পণ্যটি QSFP+ ফর্ম ফ্যাক্টরের সাথে একই মিলন ইন্টারফেস ভাগ করে, এটিকে বিদ্যমান QSFP পোর্টগুলির সাথে পিছিয়ে সামঞ্জস্যপূর্ণ করে তোলে।
বৈশিষ্ট্য
অ্যাপ্লিকেশন
প্রস্তাবিত অপারেটিং শর্তাবলী
| প্যারামিটার | প্রতীক | মিন | সাধারণ | সর্বোচ্চ | ইউনিট |
| স্টোরেজ পরিবেষ্টিত তাপমাত্রা | -40 | +৮৫ | °সে | ||
| অপারেটিং কেস তাপমাত্রা | Tc | 0 | +70 | °সে | |
| পাওয়ার সাপ্লাই ভোল্টেজ | VCC3 | 3.14 | 3.3 | ৩.৪৭ | ভি |
| আপেক্ষিক আর্দ্রতা (অ ঘনীভূত) | আরএস | 35 | 60 | % | |
| LVTTL ইনপুটে ভোল্টেজ | Vilvttl | -0.3 | VCC3 +0.2 | ভি | |
| পাওয়ার সাপ্লাই কারেন্ট | আইসিসি ৩ | 15 | এমএ | ||
| মোট শক্তি খরচ | পিডি | 0.05 | ডব্লিউ | ||
|
মন্তব্য: 1. স্ট্রেস বা অবস্থার উপরোক্ত পরিসীমা অতিক্রম ডিভাইস স্থায়ী ক্ষতি হতে পারে. 2.এটি শুধুমাত্র একটি স্ট্রেস রেটিং এবং এই স্পেসিফিকেশনের অপারেশনাল বিভাগে তালিকাভুক্ত এই বা অন্য কোন শর্তে ডিভাইসের কার্যকরী অপারেশন প্রয়োগ করা হয় না। 3. বর্ধিত সময়ের জন্য পরম সর্বোচ্চ রেটিং অবস্থার এক্সপোজার ডিভাইস নির্ভরযোগ্যতা প্রভাবিত করতে পারে. |
|||||
উচ্চ গতির বৈশিষ্ট্য
| প্যারামিটার | প্রতীক | মিন | টাইপিক আল | সর্বোচ্চ | ইউনিট | বিঃদ্রঃ |
| ডিফারেনশিয়াল প্রতিবন্ধকতা | আরআইএন, পিপি | 90 | 110 | Ώ | ||
| সন্নিবেশ ক্ষতি | SDD21 | -16.06 | dB | 13.28 GHz এ | ||
|
ডিফারেনশিয়াল রিটার্ন লস |
SDD11 | দেখুন 1 | dB | 0.05 থেকে 4.1 GHz এ | ||
| SDD22 | দেখুন 2 | dB | 4.1 থেকে 19 GHz এ | |||
| কমন-মোড থেকে কমন-মোড আউটপুট রিটার্ন লস | SCC11 |
|
-2 |
dB |
0.2 থেকে 19 GHz এ |
|
| SCC22 | ||||||
|
সাধারণ-মোড রিটার্ন ক্ষতির পার্থক্য |
SCD11 | দেখুন 3 |
dB |
0.01 থেকে 12.89 GHz এ | ||
| SCD22 | দেখুন 4 | 12.89 থেকে 19 GHz এ | ||||
|
সাধারণ মোড রূপান্তর ক্ষতির পার্থক্য |
SCD21 |
-10 |
dB |
0.01 থেকে 12.89 GHz এ | ||
| দেখুন 5 | 12.89 থেকে 15.7 GHz এ | |||||
| -6.3 | 15.7 থেকে 19 GHz এ |
