উৎপত্তি স্থল:
উহান চীন
পরিচিতিমুলক নাম:
Springtek
সাক্ষ্যদান:
ISO9001 RoHS FCC CE
মডেল নম্বার:
S-Q81AP003-C

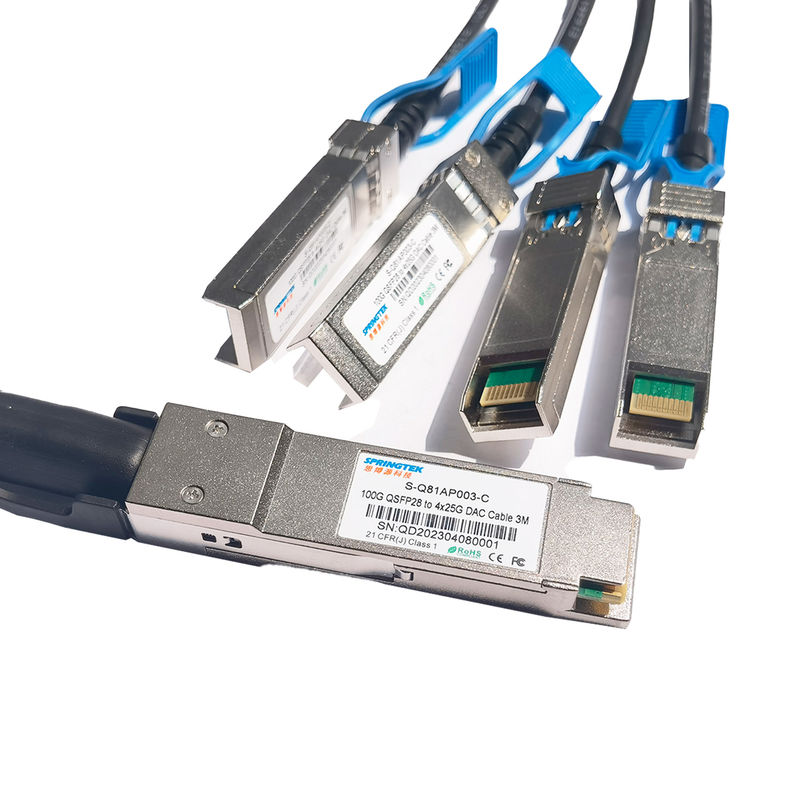

100G QSFP28 থেকে 4xSFP28 DAC কেবল 3M
তথ্য বিন্যাস
| অংশ সংখ্যা | পণ্যের বর্ণনা | ফাইবার স্পেক। |
| S-Q81AP003-C | 100G QSFP28 থেকে 4x25G DAC কেবল 3M | 0~70℃ |
বর্ণনা
Springtek 100G QSFP28 থেকে 4x 25G SFP28 ডাইরেক্ট অ্যাটাচ প্যাসিভ কপার ক্যাবল খুব কম দূরত্বের জন্য উপযুক্ত এবং QSFP28 এবং SFP28 সরঞ্জাম সংযোগের মধ্যে একটি 100-গিগাবিট লিঙ্ক স্থাপন করার জন্য একটি অত্যন্ত ব্যয়-কার্যকর উপায় অফার করে।এই তারগুলি 100GbE এবং Infniband স্ট্যান্ডার্ডের জন্য ব্যবহার করা হয়, যাতে পারফরম্যান্স সর্বাধিক হয়৷হাইব্রিড ক্যাবলগুলি 100Gb/s এর সামগ্রিক ডেটা ব্যান্ডউইথ সরবরাহ করতে সক্ষম একটি উচ্চ ঘনত্বের ক্যাবলিং ইন্টারকানেক্ট সিস্টেমের জন্য উদীয়মান ডেটা সেন্টার এবং উচ্চ কার্যকারিতা কম্পিউটিং অ্যাপ্লিকেশনের চাহিদা মেটাতে ডিজাইন করা হয়েছে।এই আন্তঃসংযোগ ব্যবস্থাটি বিদ্যমান শিল্পের স্ট্যান্ডার্ড স্পেসিফিকেশন যেমন QSFP MSA এবং IBTA (InfiniBand ট্রেড অ্যাসোসিয়েশন) এর সাথে সম্পূর্ণরূপে সঙ্গতিপূর্ণ।হাইব্রিড তারগুলি IEEE 802.3ba (100 Gb/s) এবং Infiniband QDR ( 4x25 Gb/s প্রতি চ্যানেল) স্পেসিফিকেশন দ্বারা সংজ্ঞায়িত ব্যান্ডউইথ ট্রান্সমিশন প্রয়োজনীয়তা সমর্থন করে৷
বৈশিষ্ট্য
অ্যাপ্লিকেশন
প্রস্তাবিত অপারেটিং শর্তাবলী
| প্যারামিটার | প্রতীক | মিন | সাধারণ | সর্বোচ্চ | ইউনিট |
| স্টোরেজ পরিবেষ্টিত তাপমাত্রা | -40 | +৮৫ | °সে | ||
| অপারেটিং কেস তাপমাত্রা | Tc | 0 | +70 | °সে | |
| পাওয়ার সাপ্লাই ভোল্টেজ | VCC3 | 3.14 | 3.3 | ৩.৪৭ | ভি |
উচ্চ গতির বৈশিষ্ট্য
| প্যারামিটার | প্রতীক | মিন | টাইপিক আল | সর্বোচ্চ | ইউনিট | বিঃদ্রঃ |
| ডিফারেনশিয়াল প্রতিবন্ধকতা | আরআইএন, পিপি | 90 | 110 | Ώ | ||
| সন্নিবেশ ক্ষতি | SDD21 | 22.48 | dB | 12.8906 GHz এ | ||
|
ডিফারেনশিয়াল রিটার্ন লস |
SDD11 | দেখুন 1 | dB | 0.05 থেকে 4.1 GHz এ | ||
| SDD22 | দেখুন 2 | dB | 4.1 থেকে 19 GHz এ | |||
| কমন-মোড থেকে ওমন-মোড আউটপুট রিটার্ন লস | SCC11 | 2 | dB |
0.2 থেকে 19 GHz এ |
||
| SCC22 | ||||||
|
সাধারণ-মোড রিটার্ন ক্ষতির পার্থক্য |
SCD11 | দেখুন 3 | dB | 0.01 থেকে 12.89 GHz এ | ||
| SCD22 | দেখুন 4 | 12.89 থেকে 19 GHz এ | ||||
| সাধারণ মোড রূপান্তর ক্ষতির পার্থক্য | SCD21 | 10 | dB | 0.01 থেকে 12.89 GHz এ | ||
| দেখুন 5 | 12.89 থেকে 15.7 GHz এ | |||||
| 6.3 | 15.7 থেকে 19 GHz এ | |||||
| চ্যানেল অপারেটিং মার্জিন | COM | 3 | dB | |||
|
মন্তব্য: 1. SDD11(dB) < 16.5 - 2 × SQRT(f ) সমীকরণ দ্বারা প্রদত্ত প্রতিফলন সহগ, GHz এ f সহ 2. সমীকরণ SDD11(dB) < 10.66 - 14 × log10(f/5.5) দ্বারা প্রদত্ত প্রতিফলন সহগ, GHz এ f সহ 3. সমীকরণ SCD11(dB) < 22 - (20/25.78)*f দ্বারা প্রদত্ত প্রতিফলন সহগ, GHz এ f সহ 4. সমীকরণ SCD11(dB) < 15 - (6/25.78)*f দ্বারা প্রদত্ত প্রতিফলন সহগ, GHz এ f সহ 5. সমীকরণ SCD21(dB) < 27 - (29/22)*f দ্বারা প্রদত্ত প্রতিফলন সহগ, GHz এ f সহ |
||||||
