উৎপত্তি স্থল:
উহান চীন
পরিচিতিমুলক নাম:
Springtek
সাক্ষ্যদান:
ISO9001 RoHS FCC CE
মডেল নম্বার:
S-CXXXXXXXXXX-XXX

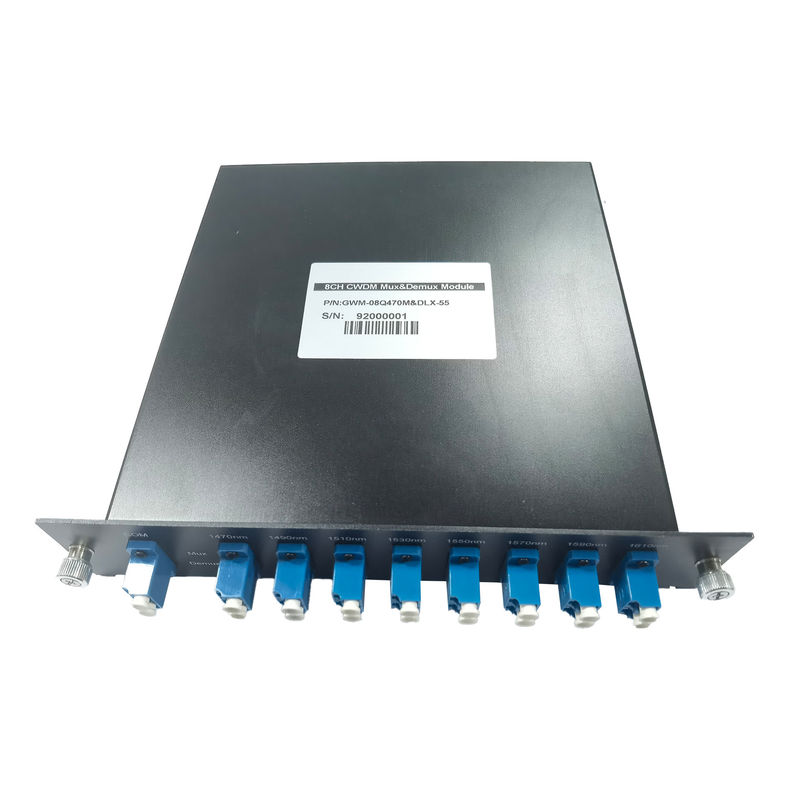

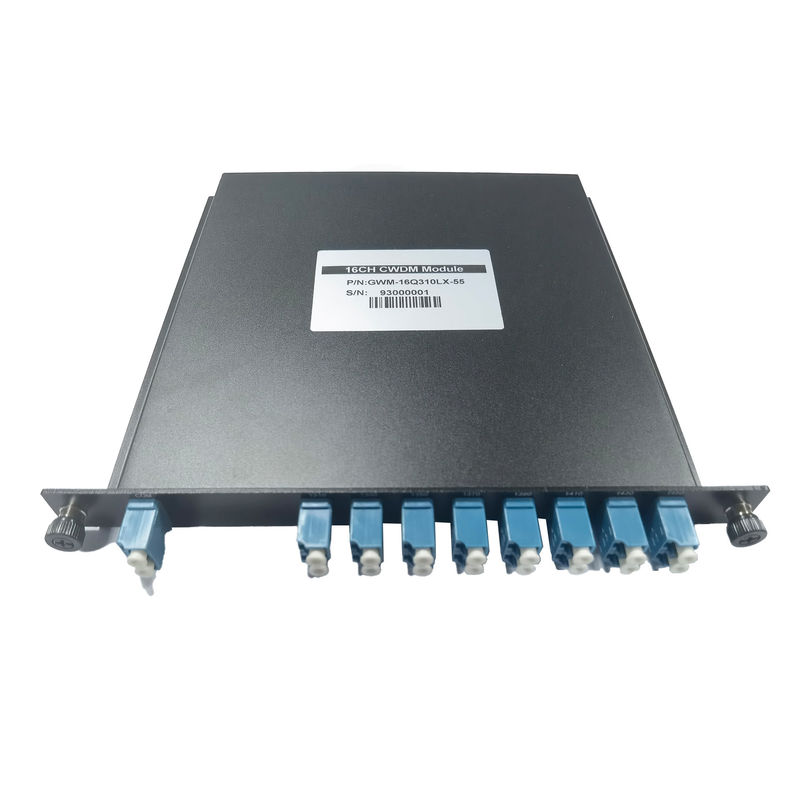

CWDM MUX/DEMUX মডিউল
তথ্য বিন্যাস
| CWDM MUX/DEMUX মডিউল | |||||||||||
| স্প্রিংটেক | - | CWDM | চ্যানেল নং | MUX/DEMUX প্রকার | প্রাথমিক CW | প্যাকেজের প্রকারভেদ | ফাইবার টাইপ | ফাইবার দৈর্ঘ্য | - | ইনপুট সংযোগকারী | আউটপুট সংযোগকারী |
| এক্স | - | এক্স | XX | এক্স | XX | XX | XX | XX | - | এক্স | এক্স |
| এস | - | গ | 04= 02CH | M=Mux | 270 = 1270 | SM=65 x45 x11 | 09=0.9mm টিউব | 05=0.5মি | - | 0=না | 0=না |
| ………… | ডি = ডেমুক্স | … | PS=100x80x10 | … | 1=FC/UPC | 1=FC/UPC | |||||
| 08= 08CH | M&D=Mux&Demux | 550=1550 | PM=120x80x18 | 10=1মি | 2=FC/APC | 2=FC/APC | |||||
| 551=1551 | PL=140x115 x18 | 3=SC/UPC | 3=SC/UPC | ||||||||
| P1=80x58 x8 | 4=SC/APC | 4=SC/APC | |||||||||
| X0 = কাস্টমাইজড | 5=LC/UPC | 5=LC/UPC | |||||||||
| SM=65 x45 x11 | 6=LC/APC | 6=LC/APC | |||||||||
বৈশিষ্ট্য
অ্যাপ্লিকেশন
স্পেসিফিকেশন
| পরামিতি | ইউনিট | 4CH | 8CH | 12CH | 18CH | |
| অপারেটিং তরঙ্গদৈর্ঘ্য | nm | 1260~1620 | ||||
| চ্যানেল স্পেস | nm | 20 | ||||
| কেন্দ্র তরঙ্গদৈর্ঘ্য | nm | ITU, ITU+1 | ||||
| কেন্দ্র তরঙ্গদৈর্ঘ্য নির্ভুলতা | nm | ±0.8 | ||||
| পাস ব্যান্ড @-0.5dB | nm | ±6.5 | ||||
| পোর্ট সন্নিবেশ ক্ষতি | dB | ≤1.2 | ≤2.5 | ≤3.5 | ≤3.8 | |
| লিঙ্ক লস | dB | ≤2.0 | ≤3.2 | ≤4.0 | ≤4.3 | |
| বিচ্ছিন্নতা (dB) | সংলগ্ন | dB | ≥30 | |||
| অ-সংলগ্ন | dB | ≥40 | ||||
| লহর | dB | ≤0.5 | ||||
| মেরুকরণ নির্ভরশীল ক্ষতি | dB | ≤0.2 | ||||
| রিটার্ন লস | dB | ≥40 | ||||
| নির্দেশনা | dB | ≥50 | ||||
| শক্তি | mw | ≤300 | ||||
| ফাইবার টাইপ | / | G657.A1(0.9mm টিউব, 2.0mm টিউব) | ||||
| ফাইবার দৈর্ঘ্য | মি | 0.5+/-0.05 এবং কাস্টমাইজড | ||||
| সংযোগকারী | / | এলসি/ইউপিসি এবং কাস্টমাইজড | ||||
| অপারেটিং তাপমাত্রা | ℃ | -20~75 | ||||
| সংগ্রহস্থল তাপমাত্রা | ℃ | -40~85 | ||||
| হাউজিং | মিমি | 100*80*10,120*80*18,140*115*18 | ||||
