উৎপত্তি স্থল:
উহান চীন
পরিচিতিমুলক নাম:
Springtek
সাক্ষ্যদান:
ISO9001 RoHS FCC CE
মডেল নম্বার:
S-PP2531L10-CD

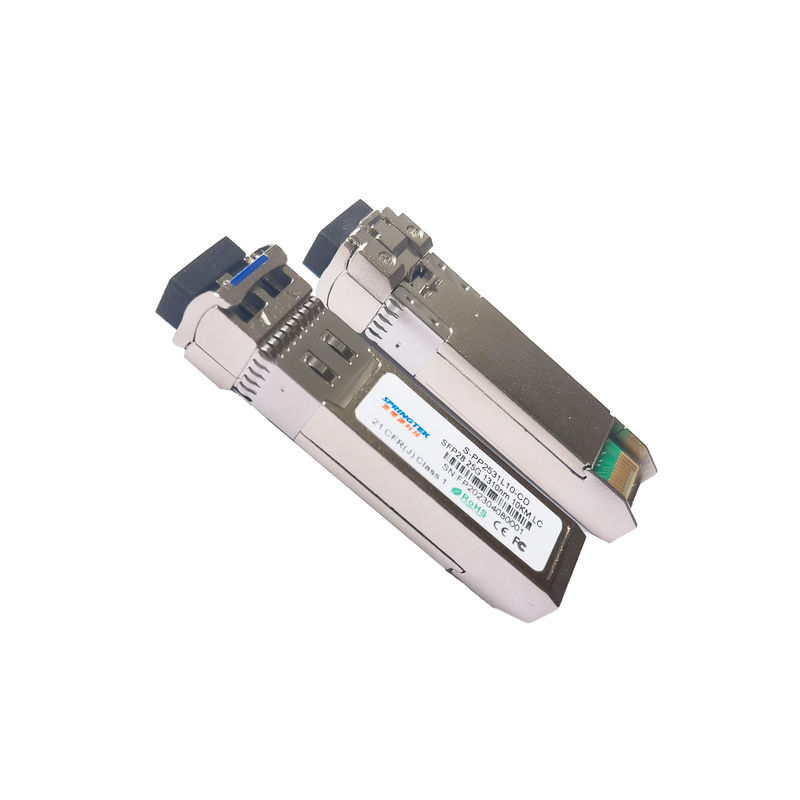

SMF SFP-25G-LR-এর জন্য CISCO সামঞ্জস্যপূর্ণ 25G SFP28 অপটিক্যাল ট্রান্সসিভার 1310nm 10KM
তথ্য বিন্যাস
| অংশ সংখ্যা | পণ্যের বর্ণনা |
| S-PP2531L10-CD | SFP28, 25.78Gbps, 1310nm, LC,SMF, 10km , 0ºC~+70ºC, DDM সহ |
বর্ণনা
Springtek SFP28 ট্রান্সসিভারটি 10km লিঙ্কের দৈর্ঘ্যের জন্য একক মোড অপটিক্যাল ফাইবারের মাধ্যমে অপটিক্যাল ডেটা প্রেরণ এবং গ্রহণ করার জন্য ডিজাইন করা হয়েছে।
SFP28 10km মডিউল বৈদ্যুতিক ইন্টারফেস SFI বৈদ্যুতিক বৈশিষ্ট্যের সাথে সঙ্গতিপূর্ণ।ট্রান্সমিটার ইনপুট এবং রিসিভার আউটপুট প্রতিবন্ধকতা 100 ওহমস ডিফারেনশিয়াল।ডেটা লাইনগুলি অভ্যন্তরীণভাবে এসি সংযুক্ত।মডিউলটি ডিফারেনশিয়াল টার্মিনেশন প্রদান করে এবং মানের সিগন্যাল টার্মিনেশন এবং কম EMI এর জন্য সাধারণ মোড রূপান্তর থেকে ডিফারেনশিয়াল কমিয়ে দেয়।
বৈশিষ্ট্য
এলসি ডুপ্লেক্স অপটিক্যাল ইন্টারফেস
1310nm DFB ট্রান্সমিটার, পিন রিসিভার
10km SMF সংযোগের জন্য প্রযোজ্য
উচ্চতর EMI পারফরম্যান্সের জন্য অল-মেটাল হাউজিং
একক 3.3V পাওয়ার সাপ্লাই
1.5W সর্বোচ্চ শক্তি খরচ
খরচ কার্যকর SFP+ সমাধান, উচ্চতর পোর্ট সক্ষম করে
ঘনত্ব এবং বৃহত্তর ব্যান্ডউইথ
অপারেটিং কেস তাপমাত্রা: 0 থেকে +70 ডিগ্রি সেলসিয়াস
RoHS এর সাথে সামঞ্জস্যপূর্ণ
অ্যাপ্লিকেশন
eCPRI এবং CPRI
পরম সর্বোচ্চ রেটিং
| প্যারামিটার | প্রতীক | মিন | টাইপ | সর্বোচ্চ | ইউনিট |
| পাওয়ার সাপ্লাই ভোল্টেজ | ভিসিসি | -0.5 | 4 | ভি | |
| স্টোরেজ তাপমাত্রা পরিসীমা | টি.এস | -40 | 85 | °সে | |
| আপেক্ষিক আর্দ্রতা - সঞ্চয়স্থান | আরএইচএস | 0 | 95 | % | |
| আপেক্ষিক আর্দ্রতা - অপারেটিং | আরএইচও | 0 | 85 | % |
প্রস্তাবিত অপারেটিং শর্তাবলী
| প্যারামিটার | প্রতীক | মিন | টাইপ | সর্বোচ্চ | ইউনিট |
| কেস অপারেটিং তাপমাত্রা পরিসীমা | Tc | 0 | +70 | °সে | |
| পাওয়ার সাপ্লাই ভোল্টেজ | ভিcc | 3.14 | 3.3 | ৩.৪৭ | ভি |
| বিদ্যুত সরবরাহ | আমিcc | 600 | এমএ | ||
| ডেটা রেট | বি.আর | - | 25.78 | - | জিবিপিএস |
বৈদ্যুতিক বৈশিষ্ট্য
| ট্রান্সমিটার বৈদ্যুতিক বৈশিষ্ট্য | |||||
| প্যারামিটার | প্রতীক | মিন | টাইপ | সর্বোচ্চ | ইউনিট |
| ডিফারেনশিয়াল ইনপুট ভোল্টেজ সুইং | ভিভিতরে | 200 | - | 900 | mV |
| Tx ডিফারেনশিয়াল ইনপুট ইমপেন্ডেন্স | জেডভিতরে | - | 100 | - | Ω |
| ট্রান্সমিটার নিষ্ক্রিয় ভোল্টেজ | ভিডিআইএস | 2.0 | - | ভিসিসি+0.3 | ভি |
| ট্রান্সমিটার ভোল্টেজ সক্ষম করুন | ভিEN | 0 | - | 0.8 | ভি |
| টিফল্টযুক্তি উচ্চ | ভিটিএফএইচ | 2.4 | - | ভিসিসি | ভি |
| টিফল্টলজিক কম | ভিটিএফএল | ভিইই | - | ভিইই+0.4 | ভি |
| রিসিভার বৈদ্যুতিক বৈশিষ্ট্য | |||||
| প্যারামিটার | প্রতীক | মিন | টাইপ | সর্বোচ্চ | ইউনিট |
| ডিফারেনশিয়াল আউটপুট ভোল্টেজ সুইং | ভিআউট | 300 | - | 850 | mV |
| Rx ডিফারেনশিয়াল আউটপুট ইমপেন্ডেন্স | জেডআউট | - | 100 | - | Ω |
| LOS অ্যাসার্ট ভোল্টেজ | ভিলোসা | 2.4 | - | ভিসিসি | ভি |
| LOS ডি-জার্স্ট ভোল্টেজ | ভিLOSD | ভিইই | - | ভিইই+0.4 | ভি |
অপটিক্যাল এবং বৈদ্যুতিক বৈশিষ্ট্য
| ট্রান্সমিটার বৈদ্যুতিক বৈশিষ্ট্য | ||||||||||
| প্যারামিটার | প্রতীক | মিন. | টাইপ | সর্বোচ্চ | ইউনিট | বিঃদ্রঃ | ||||
| কেন্দ্র তরঙ্গদৈর্ঘ্য পরিসীমা | λ | 1295 | 1310 | 1325 | nm | |||||
| বর্ণালী প্রস্থ @-20dB | Δλ | - | - | 1 | nm | |||||
| সাইড মোড দমন অনুপাত | এসএমএসআর | 30 | - | - | dB | |||||
| অপটিক্যাল পাওয়ার চালু করুন | পাউট | -7 | - | 2 | dBm | 1 | ||||
| অপটিক্যাল মডুলেশন প্রশস্ততা | ওএমএ | -4 | - | 2.2 | dBm | |||||
| ওএমএ-টিডিপিতে পাওয়ার চালু করুন | -5 | dB | ||||||||
| ট্রান্সমিটার বিচ্ছুরণ শাস্তি | টিডিপি | - | - | 2.7 | dB | |||||
| অফ ট্রান্সমিটারের গড় লঞ্চ পাওয়ার | -20 | dBm | ||||||||
| বিলুপ্তির অনুপাত | ইআর | 3 | - | - | dB | |||||
| আপেক্ষিক তীব্রতা গোলমাল | RIN | - | - | -130 | dB/Hz | |||||
| চোখের চিত্র | ফিল্টার করার সময় IEEE802.3cc আই মাস্কের সাথে সম্মতি দেয় | |||||||||
| রিসিভার বৈদ্যুতিক বৈশিষ্ট্য | ||||||||||
| প্যারামিটার | প্রতীক | মিন. | টাইপ | সর্বোচ্চ | ইউনিট | বিঃদ্রঃ | ||||
| অপারেটিং কেন্দ্রীয় তরঙ্গদৈর্ঘ্য | λ | 1295 | 1310 | 1325 | nm | |||||
| অনস্ট্রেসড রিসিভার ওএমএ সংবেদনশীলতা | সেন | - | - | -12 | dBm | 2 | ||||
| সর্বোচ্চ রিসিভার পাওয়ার ওএমএ | - | - | 2.2 | dBm | ||||||
| রিসিভার প্রতিফলন | আরএফএল | - | - | -26 | dB | |||||
| LOS দাবি | লোসা | -30 | - | - | dBm | |||||
| LOS De-Assert | LOSD | - | - | -14 | dBm | |||||
| LOS হিস্টেরেসিস | লোশ | 0.5 | - | - | dB | |||||
| বিঃদ্রঃ: | ||||||||||
|
1. গড় শক্তি পরিসংখ্যান শুধুমাত্র তথ্যপূর্ণ, প্রতি IEEE 802.3cc। 2. 231-1 PRBS@25.78125Gbps, BER<5E-5 দিয়ে পরিমাপ করা হয়েছে |
||||||||||
