উৎপত্তি স্থল:
উহান চীন
পরিচিতিমুলক নাম:
Springtek
সাক্ষ্যদান:
ISO9001 RoHS FCC CE
মডেল নম্বার:
S-QD4A85M01-CD-8

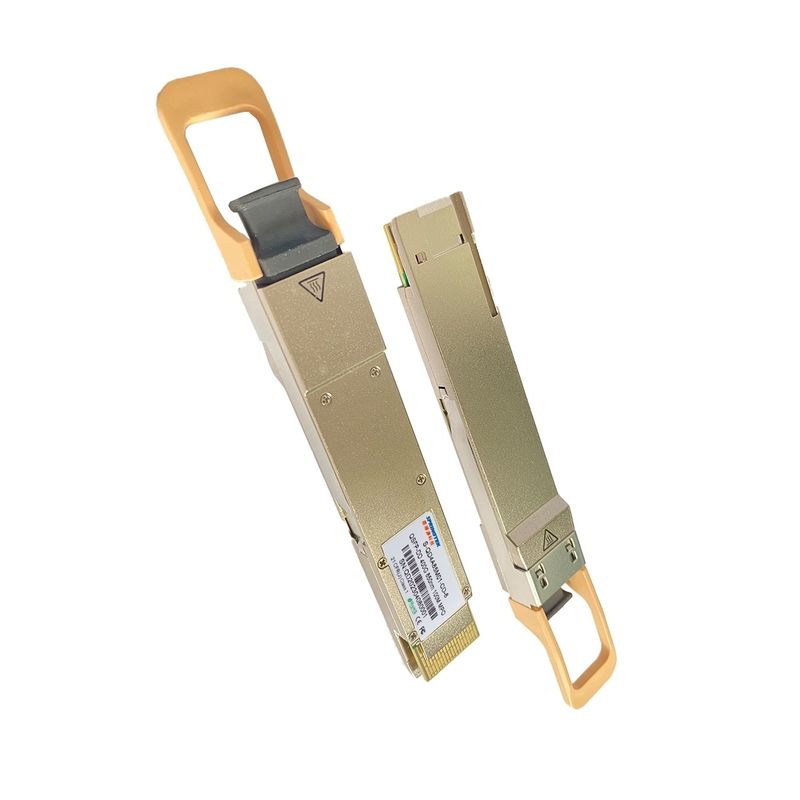

Arista সামঞ্জস্যপূর্ণ QSFP-DD MPO 850nm অপটিক্যাল ট্রান্সসিভার 400G SR8 100M
QSFP-DD SR8 S-QD4A85M01-CD-8 230301.pdf
তথ্য বিন্যাস
| অংশ সংখ্যা | পণ্যের বর্ণনা |
| S-QD4A85M01-CD-8 | QSFP-DD 400G 850nm SR8 100M MPO, 0ºC~+70ºC, DDM সহ |
বর্ণনা
Springtek 400Gb/s QSFP-DD SR8 অপটিক্যাল মডিউল।এটি বর্ধিত পোর্ট ঘনত্ব এবং মোট সিস্টেম খরচ সঞ্চয় প্রদান করে।QSFP-DD ফুল ডুপ্লেক্স অপটিক্যাল মডিউলটি 8টি স্বাধীন ট্রান্সমিট এবং রিসিভ চ্যানেল অফার করে, প্রতিটি OM3 মাল্টি-মোড ফাইবারের 100 মিটারে 400Gb/s এর সামগ্রিক ডেটা হারের জন্য 53.125Gb/s অপারেশন করতে সক্ষম।
একটি MTP/MPO-16 সংযোগকারী সহ একটি অপটিক্যাল ফাইবার কেবল QSFP-DD SR8 মডিউল রিসেপ্ট্যাকেলে প্লাগ করা যেতে পারে।আধারের ভিতরে গাইড পিন দ্বারা সঠিক প্রান্তিককরণ নিশ্চিত করা হয়।সঠিক চ্যানেল থেকে চ্যানেল সারিবদ্ধকরণের জন্য তারেরটি সাধারণত বাঁকানো যায় না।বৈদ্যুতিক সংযোগ একটি QSFP-DD MSA-সঙ্গতিপূর্ণ প্রান্ত প্রকার সংযোগকারীর মাধ্যমে অর্জন করা হয়।
সমস্ত 8টি সমান্তরাল লেনের কেন্দ্রীয় তরঙ্গদৈর্ঘ্য 850nm।এতে অপটিক্যাল ইন্টারফেসের জন্য একটি অপটিক্যাল MPO-16 সংযোগকারী এবং বৈদ্যুতিক ইন্টারফেসের জন্য একটি 60-পিন সংযোগকারী রয়েছে।হোস্ট FEC 70m পর্যন্ত OM3 মাল্টি-মোড ফাইবার ট্রান্সমিশন সমর্থন করতে হবে।
S-QD4A85M01-CD-8 পণ্যটি QSFP-DD মাল্টি-সোর্স এগ্রিমেন্ট (MSA) টাইপ 2 অনুযায়ী ফর্ম ফ্যাক্টর, অপটিক্যাল/ইলেক্ট্রিক্যাল সংযোগ এবং ডিজিটাল ডায়াগনস্টিক ইন্টারফেস দিয়ে ডিজাইন করা হয়েছে। তাপমাত্রা, আর্দ্রতা এবং ইএমআই হস্তক্ষেপ।
বৈশিষ্ট্য
অ্যাপ্লিকেশন
পরম সর্বোচ্চ রেটিং
এটি লক্ষ করা উচিত যে কোনও পৃথক সর্বোচ্চ সর্বোচ্চ রেটিং এর বেশি অপারেশন এই মডিউলটির স্থায়ী ক্ষতির কারণ হতে পারে।
| প্যারামিটার | প্রতীক | মিন | টাইপ | সর্বোচ্চ | ইউনিট |
| পাওয়ার সাপ্লাই ভোল্টেজ | ভিসিসি | -0.5 | 3.6 | ভি | |
| স্টোরেজ তাপমাত্রা পরিসীমা | টি.এস | -40 | 85 | °সে | |
| অপারেটিং কেস তাপমাত্রা | প্রতি | 0 | 70 | °সে | |
| আপেক্ষিক আর্দ্রতা (অ ঘনীভূত) | আরএইচ | 0 | 85 | % |
প্রস্তাবিত অপারেটিং শর্তাবলী এবং পাওয়ার সাপ্লাই প্রয়োজনীয়তা
| প্যারামিটার | প্রতীক | মিন | সাধারণ | সর্বোচ্চ | ইউনিট | মন্তব্য |
| অপারেটিং কেস তাপমাত্রা | শীর্ষ | 0 | 70 | ডিজিসি | ||
| পাওয়ার সাপ্লাই ভোল্টেজ | ভিসিসি | 3.135 | 3.3 | 3.465 | ভি | |
| ডেটা রেট, প্রতিটি লেন | 26.5625 | জিবিডি | PAM4 | |||
| তথ্য হার নির্ভুলতা | -100 | 100 | পিপিএম | |||
| প্রাক-এফইসি বিট ত্রুটি অনুপাত | 2.4x10-4 | |||||
| পোস্ট-এফইসি বিট ত্রুটি অনুপাত | 1x10-12 | 1 | ||||
| OM3 এর সাথে দূরত্ব লিঙ্ক করুন | ডি | 0.5 | 100 | মি | 2 |
মন্তব্য:
1. হোস্ট সিস্টেম দ্বারা প্রদান করা FEC.
2. সর্বাধিক দূরত্ব সমর্থন করার জন্য হোস্ট সিস্টেমে FEC প্রয়োজন।
বৈদ্যুতিক বৈশিষ্ট্য
নিম্নোক্ত বৈদ্যুতিক বৈশিষ্ট্যগুলি সুপারিশকৃত অপারেটিং এনভায়রনমেন্টের উপর সংজ্ঞায়িত করা হয় যদি না অন্যথায় নির্দিষ্ট করা হয়।
| প্যারামিটার | পরীক্ষা কেন্দ্র | মিন | সাধারণ | সর্বোচ্চ | ইউনিট | মন্তব্য |
| শক্তি খরচ | 12 | ডব্লিউ | ||||
| বিদ্যুত সরবরাহ | আইসিসি | 3.63 | ক | |||
| ট্রান্সমিটার (প্রতিটি লেন) | ||||||
| সিগন্যালিং রেট, প্রতিটি লেন | TP1 | 26.5625 ± 100 পিপিএম | জিবিডি | |||
|
ডিফারেনশিয়াল pk-pk ইনপুট ভোল্টেজ সহনশীলতা অমিল |
TP1a | 900 | mVpp | 1 | ||
| ডিফারেনশিয়াল অবসান | TP1 | 10 | % | |||
| ডিফারেনশিয়াল ইনপুট রিটার্ন লস | TP1 |
IEEE 802.3-2015 সমীকরণ (83E-5) |
dB | |||
| সাধারণ মোড থেকে পার্থক্য ইনপুট রিটার্ন লস |
TP1 | IEEE 802.3-2015 সমীকরণ (83E-6) |
dB | |||
| স্থানান্তর সময়, 20% থেকে 80% | TP4 | 9.5 | পুনশ্চ | |||
|
নিয়ার-এন্ড আই সিমেট্রি মাস্ক প্রস্থ (ESMW) |
TP4 | 0.265 | UI | |||
| চোখের উচ্চতা কাছাকাছি, ডিফারেনশিয়াল | TP4 | 70 | mV | |||
|
দূর-প্রান্তের আই সিমেট্রি মাস্ক প্রস্থ (ESMW) |
TP4 | 0.2 | UI | |||
| দূরের চোখের উচ্চতা, ডিফারেনশিয়াল | TP4 | 30 | mV | |||
| দূর-প্রান্তের প্রাক-কারসার আইএসআই অনুপাত | TP4 | -4.5 | 2.5 | % | ||
| কমন মোড আউটপুট ভোল্টেজ (Vcm) | TP4 | -350 | 2850 | mV | 3 | |
মন্তব্য:
1. IEEE 802.3bs 120E.3.1.2 বাদ দিয়ে যে প্যাটার্নটি PRBS31Q বা স্ক্র্যাম্বলড নিষ্ক্রিয়।
2. IEEE 802.3bs 120E.1.1-এ উল্লেখিত BER-এর সাথে মিলিত হয়।
3. হোস্ট দ্বারা উত্পন্ন ডিসি সাধারণ মোড ভোল্টেজ।স্পেসিফিকেশন গ্রাউন্ড অফসেট ভোল্টেজ প্রভাব অন্তর্ভুক্ত.
অপটিক্যাল বৈশিষ্ট্য
| প্যারামিটার | প্রতীক | মিন | সাধারণ | সর্বোচ্চ | ইউনিট | মন্তব্য |
| ট্রান্সমিটার | ||||||
| কেন্দ্র তরঙ্গদৈর্ঘ্য | λC | 840 | 850 | 860 | nm | |
| ডেটা রেট, প্রতিটি লেন | 26.5625 ± 100 পিপিএম | জিবিডি | ||||
| মডুলেশন বিন্যাস | PAM4 | |||||
| RMS বর্ণালী প্রস্থ | ∆λrms | 0.6 | nm | মড্যুলেটেড | ||
| গড় লঞ্চ পাওয়ার, প্রতিটি লেন | PAVG | -6.5 | 4 | dBm | 1 | |
|
বাইরের অপটিক্যাল মড্যুলেশন প্রশস্ততা (OMAouter), প্রতিটি লেন |
পোমা | -4.5 | 3 | dBm | 2 | |
|
OMAouter মাইনাসে পাওয়ার চালু করুন TDECQ, প্রতিটি লেন |
-5.9 | dB | ||||
|
ট্রান্সমিটার এবং বিচ্ছুরণ PAM4 এর জন্য আই ক্লাউজার, প্রতিটি লেন |
টিডিইসিকিউ | 4.5 | dB | |||
| বিলুপ্তির অনুপাত | ইআর | 3 | dB | |||
| অপটিক্যাল রিটার্ন লস টলারেন্স | TOL | 12 | dB | |||
|
গড় লঞ্চ শক্তি বন্ধ ট্রান্সমিটার, প্রতিটি লেন |
পফ | -30 | dBm | |||
| ঘেরা ফ্লাক্স |
19 μm এ ≥ 86% ≤ 4.5 μm এ 30% |
|||||
| রিসিভার | ||||||
| কেন্দ্র তরঙ্গদৈর্ঘ্য | λC | 840 | 850 | 860 | nm | |
| ডেটা রেট, প্রতিটি লেন | 26.5625 ± 100 পিপিএম | জিবিডি | ||||
| মডুলেশন বিন্যাস | PAM4 | |||||
| ক্ষতির থ্রেশহোল্ড, প্রতিটি লেন | THd | 5 | dBm | 3 | ||
| গড় রিসিভ পাওয়ার, প্রতিটি লেন | -7.9 | 4 | dBm | 4 | ||
| পাওয়ার পাওয়ার (OMAouter), প্রতিটি লেন | 3 | dBm | ||||
| রিসিভার সংবেদনশীলতা | সেন | -6.5 | dBm | 5 | ||
| (OMAouter), প্রতিটি লেন | ||||||
| স্ট্রেসড রিসিভার সংবেদনশীলতা (OMAouter), প্রতিটি লেন | এসআরএস | -3 | dBm | 6 | ||
| রিসিভার প্রতিফলন | আরআর | -12 | dB | |||
| LOS দাবি | লোসা | -30 | dBm | |||
| LOS ডি-জরিদ | LOSD | -12 | dBm | |||
| LOS হিস্টেরেসিস | লোশ | 0.5 | dB | |||
| স্ট্রেস রিসিভার সংবেদনশীলতার জন্য চাপযুক্ত অবস্থা (নোট 7) | ||||||
| জন্য চাপ চোখ বন্ধ PAM4 (SECQ), পরীক্ষার অধীনে লেন |
4 | dB | ||||
| প্রতিটি আক্রমণকারী লেনের OMAouter | 3 | dBm | ||||
মন্তব্য:
1. গড় লঞ্চ শক্তি, প্রতিটি লেন (মিনিট) তথ্যপূর্ণ এবং সংকেত শক্তির প্রধান সূচক নয়।এই মানের নীচে লঞ্চ পাওয়ার সহ একটি ট্রান্সমিটার অনুগত হতে পারে না;যাইহোক, এর উপরে একটি মান সম্মতি নিশ্চিত করে না।
2. TDECQ < 1 dB হলেও, OMAouter (মিনিট) অবশ্যই এখানে উল্লেখিত ন্যূনতম মান অতিক্রম করতে হবে।
3. রিসিভার এই গড় পাওয়ার লেভেল সহ একটি অপটিক্যাল ইনপুট সিগন্যালের ক্রমাগত এক্সপোজার, ক্ষতি ছাড়াই সহ্য করতে সক্ষম হবে।
4. গড় পাওয়ার পাওয়ার, প্রতিটি লেন (মিনিট) তথ্যপূর্ণ এবং সিগন্যাল শক্তির প্রধান সূচক নয়।এই মানের নীচে একটি প্রাপ্ত শক্তি অনুগত হতে পারে না;যাইহোক, এর উপরে একটি মান সম্মতি নিশ্চিত করে না।
5. রিসিভার সংবেদনশীলতা OMAouter, প্রতিটি লেন (সর্বোচ্চ) তথ্যপূর্ণ এবং 2.4x10 এর BER-এর জন্য সংজ্ঞায়িত করা হয়েছে-4.
6. 2.4x10 এর BER এর জন্য রিসিভার ইনপুটে কনফর্মেন্স টেস্ট সিগন্যাল দিয়ে পরিমাপ করা হয়-4.
7. এই পরীক্ষার শর্তগুলি চাপযুক্ত রিসিভারের সংবেদনশীলতা পরিমাপের জন্য।তারা রিসিভার বৈশিষ্ট্য নয়.
ডিজিটাল ডায়াগনস্টিক ফাংশন
নিম্নোক্ত ডিজিটাল ডায়াগনস্টিক বৈশিষ্ট্যগুলি স্বাভাবিক অপারেটিং অবস্থার উপর সংজ্ঞায়িত করা হয় যদি না অন্যথায় নির্দিষ্ট করা হয়।
| প্যারামিটার | প্রতীক | মিন | সর্বোচ্চ | ইউনিট | মন্তব্য |
| তাপমাত্রা মনিটর পরম ত্রুটি | DMI_Temp | -3 | 3 | ডিজিসি | ওভার অপারেটিং তাপমাত্রা সীমা |
| সরবরাহ ভোল্টেজ মনিটর পরম ত্রুটি | DMI _VCC | -0.1 | 0.1 | ভি | সম্পূর্ণ অপারেটিং ওভার পরিসীমা |
|
চ্যানেল আরএক্স পাওয়ার মনিটর পরম ত্রুটি |
DMI_RX_Ch | -2 | 2 | dB | 1 |
| চ্যানেল বায়াস বর্তমান মনিটর | DMI_Ibias_Ch | -10% | 10% | এমএ | |
|
চ্যানেল TX পাওয়ার মনিটর পরম ত্রুটি |
DMI_TX_Ch | -2 | 2 | dB | 1 |
মন্তব্য:
1. বিভিন্ন ফাইবারের পরিমাপের নির্ভুলতার কারণে, একটি অতিরিক্ত +/-1 dB ওঠানামা, বা একটি +/- 3 dB মোট নির্ভুলতা থাকতে পারে।
