উৎপত্তি স্থল:
উহান চীন
পরিচিতিমুলক নাম:
Springtek
সাক্ষ্যদান:
ISO9001 RoHS FCC CE
মডেল নম্বার:
S-XP1031L10-CD

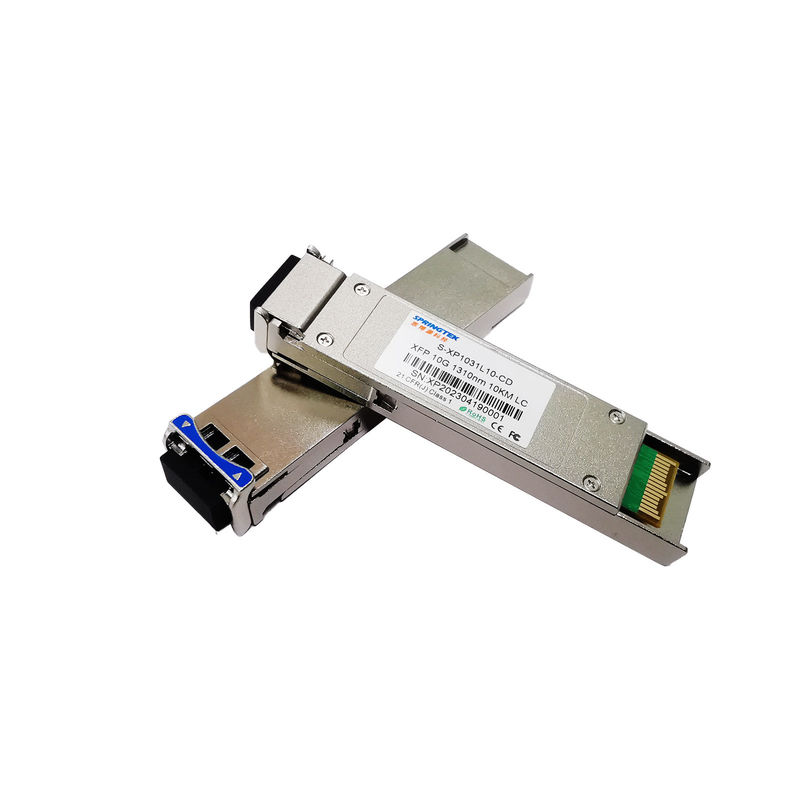

10G XFP LR 1310nm সিরিয়াল প্লাগেবল XFP অপটিক্যাল ট্রান্সসিভার, LC সংযোগকারী, SMF ধরে 10km পর্যন্ত
তথ্য বিন্যাস
| অংশ সংখ্যা | পণ্যের বর্ণনা |
| S-XP1031L10-CD | XFP, 10Gbps, 1310nm, SMF, 10km , 0ºC~+70ºC, DDM সহ |
বর্ণনা
Springtek XFP মডিউল 10G স্মল-ফ্যাক্টর প্লাগেবল (XFP) মাল্টি-সোর্স চুক্তি (MSA), 9.953~11.1Gbps ডেটা-রেট সমর্থন করে এবং SMF-এ 10km পর্যন্ত ট্রান্সমিশন দূরত্বের সাথে সঙ্গতিপূর্ণ।
ট্রান্সসিভার মডিউলটিতে 1310nm DFB লেজার সহ একটি ট্রান্সমিটার এবং একটি পিন ফটোডিওড সহ একটি রিসিভার রয়েছে।ট্রান্সমিটার এবং রিসিভার বিস্তৃত তাপমাত্রা সীমার মধ্যে পৃথক এবং সর্বোত্তম তাপ অপচয় এবং চমৎকার ইলেক্ট্রোম্যাগনেটিক শিল্ডিং অফার করে এইভাবে 10 GbE সিস্টেমের জন্য উচ্চ পোর্ট ঘনত্ব সক্ষম করে।
বৈশিষ্ট্য
অ্যাপ্লিকেশন
পরম সর্বোচ্চ রেটিং
| প্যারামিটার | প্রতীক | মিন | টাইপ | সর্বোচ্চ | ইউনিট |
| পাওয়ার সাপ্লাই ভোল্টেজ | ভিসিসি | -0.5 | 4.5 | ভি | |
| স্টোরেজ তাপমাত্রা পরিসীমা | টি.এস | -40 | +৮৫ | °সে | |
| আপেক্ষিক আর্দ্রতা - অপারেটিং | আরএইচও | 5 | 85 | % |
সর্বোচ্চ রেটিং অতিক্রম করে কোনো চাপ স্থায়ী ক্ষতি হতে পারে.ডিভাইস স্পেসিফিকেশন শুধুমাত্র প্রস্তাবিত অপারেটিং অবস্থার অধীনে নিশ্চিত করা হয়.
প্রস্তাবিত অপারেটিং শর্তাবলী
| প্যারামিটার | প্রতীক | মিন | টাইপ | সর্বোচ্চ | ইউনিট |
| কেস অপারেটিং তাপমাত্রা পরিসীমা | Tc | 0 | +70 | °সে | |
| পাওয়ার সাপ্লাই ভোল্টেজ | ভিcc | 3.135 | 3.30 | 3.465 | ভি |
| বিদ্যুত সরবরাহ | আমিcc | 500 | এমএ | ||
| ডেটা রেট | বি.আর | 9.953 | 11.1 | জিবিপিএস |
অপটিক্যাল এবং বৈদ্যুতিক বৈশিষ্ট্য
| ট্রান্সমিটার বৈদ্যুতিক বৈশিষ্ট্য | |||||||
| প্যারামিটার | প্রতীক | মিন | সাধারণ | সর্বোচ্চ | ইউনিট | মন্তব্য | |
| কেন্দ্র তরঙ্গদৈর্ঘ্য | λc | 1270 | 1310 | 1350 | nm | ||
| বর্ণালী প্রস্থ (-20dB) | Δλ | 3 | nm | ||||
| সাইড-মোড দমন অনুপাত | এসএমএসআর | 30 | dB | ||||
| গড় আউটপুট শক্তি | পৃআউট | -6.5 | +0.5 | dBm | 1 | ||
| বিলুপ্তির অনুপাত | ইআর | 3.5 | dB | ||||
| ডেটা ইনপুট সুইং ডিফারেনশিয়াল | ভিভিতরে | 180 | 950 | mV | 2 | ||
| ইনপুট ডিফারেনশিয়াল প্রতিবন্ধকতা | জেডভিতরে | 90 | 100 | 110 | Ω | ||
| TX নিষ্ক্রিয় | নিষ্ক্রিয় করুন | 2.0 | ভিসিসি | ভি | |||
| সক্ষম করুন | 0 | 0.8 | ভি | ||||
| রিসিভার বৈদ্যুতিক বৈশিষ্ট্য | |||||||
| প্যারামিটার | প্রতীক | মিন | টাইপ | সর্বোচ্চ | ইউনিট | মন্তব্য | |
| কেন্দ্র তরঙ্গদৈর্ঘ্য | λc | 1260 | 1600 | nm | |||
| রিসিভার সংবেদনশীলতা | -14.5 | dBm | 3 | ||||
| রিসিভার ওভারলোড | 0.5 | dBm | 3 | ||||
| LOS De-Assert | LOSডি | -15.5 | dBm | ||||
| LOS দাবি | LOSক | -26 | dBm | ||||
| LOS হিস্টেরেসিস | 0.5 | 4 | dB | ||||
| ডেটা আউটপুট সুইং ডিফারেনশিয়াল | ভিআউট | 400 | 600 | 800 | mV | 2 | |
| LOS | উচ্চ | 2.0 | ভিসিসি | ভি | |||
| কম | 0.8 | ভি | |||||
| মন্তব্য | |||||||
|
1. অপটিক্যাল শক্তি SMF মধ্যে চালু করা হয়. 2. অভ্যন্তরীণভাবে এসি-কাপলড। 3. একটি PRBS 2 দিয়ে পরিমাপ করা হয়31-1 টেস্ট প্যাটার্ন @9953Mbps, BER ≤1×10-12. |
|||||||
