উৎপত্তি স্থল:
উহান চীন
পরিচিতিমুলক নাম:
Springtek
সাক্ষ্যদান:
ISO9001 RoHS FCC CE
মডেল নম্বার:
S-XB1032L60-CD

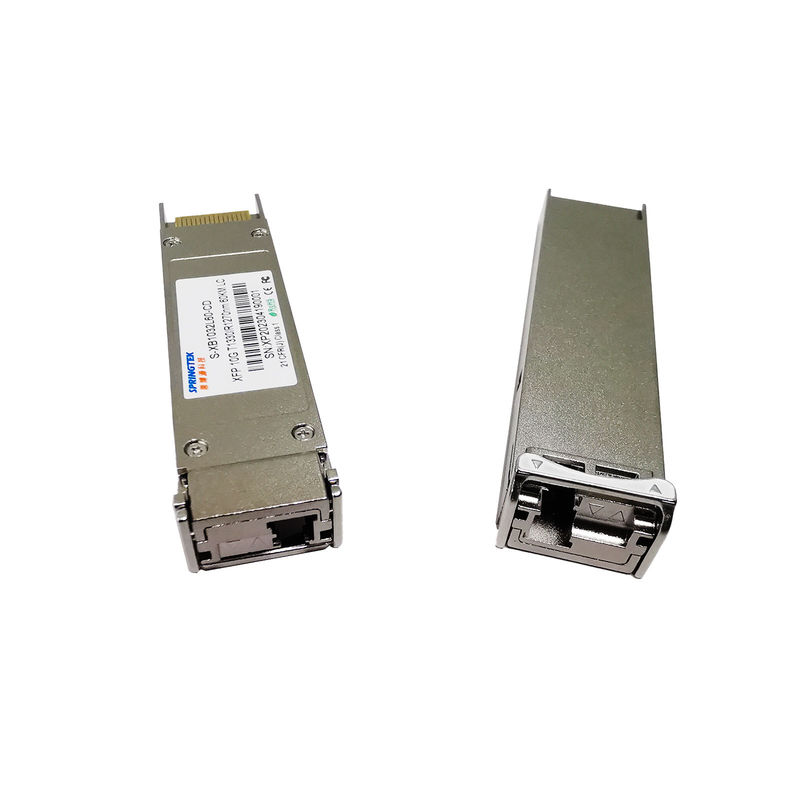

বিডিআই ৬০ কিমি Tx1330nm/Rx1270nm সিঙ্গল ফাইবার ১০জি এক্সএফপি ট্রান্সিভার এসএম এলসি ডিডিএম
অর্ডার সংক্রান্ত তথ্য
| পার্ট নম্বর | পণ্যের বর্ণনা |
|
S-XB1032L60-CD |
BIDI,XFP, 10Gbps, Tx1330/Rx1270nm, SM, 60km, LC 0oC~+70oC, DDM সহ |
বর্ণনা
Springtek XFP+ BIDI মডিউলটি 10G Small Form-Factor Pluggable (XFP) Multi-Source Agreement (MSA) এর সাথে সামঞ্জস্যপূর্ণ, যা 9.953~11.1Gbps এর ডেটা রেট সমর্থন করে।এবং এসএমএফ-এ 60 কিলোমিটার পর্যন্ত ট্রান্সমিশন দূরত্ব.
ট্রান্সসিভার মডিউলটিতে ১৩৩০ এনএম ডিএফবি লেজার সহ একটি ট্রান্সমিটার এবং একটি এপিডি ফোটোডাইড সহ একটি রিসিভার রয়েছে।ট্রান্সমিটার এবং রিসিভার একটি বিস্তৃত তাপমাত্রা পরিসীমা মধ্যে পৃথক এবং 10GbE সিস্টেমের জন্য উচ্চ পোর্ট ঘনত্ব সক্ষম এইভাবে সর্বোত্তম তাপ dissipation এবং চমৎকার ইলেক্ট্রোম্যাগনেটিক shielding উপলব্ধ.
বৈশিষ্ট্য
অ্যাপ্লিকেশন
পরম সর্বোচ্চ রেটিং
| প্যারামিটার | প্রতীক | মিনিট | প্রকার | ম্যাক্স | ইউনিট |
| পাওয়ার সাপ্লাই ভোল্টেজ | Vcc | -০.5 | 4.5 | V | |
| স্টোরেজ তাপমাত্রা পরিসীমা | টিএস | -৪০ | +৮৫ | °C | |
| আপেক্ষিক আর্দ্রতা - অপারেটিং | RHও | 5 | 85 | % |
প্রস্তাবিত অপারেটিং শর্তাবলী
| প্যারামিটার | প্রতীক | মিনিট | প্রকার | ম্যাক্স | ইউনিট |
| কেস অপারেটিং তাপমাত্রা পরিসীমা | Tc | 0 | +৭০ | °C | |
| পাওয়ার সাপ্লাই ভোল্টেজ | Vসিসি | 3.135 | 3.30 | 3.465 | V |
| সরবরাহ বর্তমান | আমিসিসি | 500 | mA | ||
| ডেটা রেট | BR | 9.953 | 11.1 | জিবিপিএস |
অপটিক্যাল এবং বৈদ্যুতিক বৈশিষ্ট্য
| ট্রান্সমিটারের বৈদ্যুতিক বৈশিষ্ট্য | |||||||
| প্যারামিটার | প্রতীক | মিনিট | সাধারণ | ম্যাক্স | ইউনিট | নোট | |
| কেন্দ্রীয় তরঙ্গদৈর্ঘ্য | λc | 1320 | 1330 | 1340 | এনএম | ||
| স্পেকট্রাল প্রস্থ ((-20dB) | Δλ | 1 | এনএম | ||||
| সাইড-মোড দমন অনুপাত | এসএমএসআর | 30 | ডিবি | ||||
| গড় আউটপুট শক্তি | পিবাইরে | +১ | +৬ | ডিবিএম | 1 | ||
| বিলুপ্তি অনুপাত | জরুরী অবস্থা | 3.5 | ডিবি | ||||
| ডেটা ইনপুট সুইং ডিফারেনশিয়াল | VIN | 180 | 950 | এমভি | 2 | ||
| ইনপুট ডিফারেনশিয়াল ইম্পেডেন্স | ZIN | 90 | 100 | 110 | Ω | ||
| TX নিষ্ক্রিয় করুন | নিষ্ক্রিয় করুন | 2.0 | Vcc | V | |||
| সক্ষম করুন | 0 | 0.8 | V | ||||
| রিসিভারের বৈদ্যুতিক বৈশিষ্ট্য | |||||||
| প্যারামিটার | প্রতীক | মিনিট | প্রকার | ম্যাক্স | ইউনিট | নোট | |
| কেন্দ্রীয় তরঙ্গদৈর্ঘ্য | λc | 1260 | 1270 | 1280 | এনএম | ||
| রিসিভারের সংবেদনশীলতা | -২০ | ডিবিএম | 3 | ||||
| রিসিভার ওভারলোড | - আটটা।0 | ডিবিএম | 3 | ||||
| লস ডি-অ্যাসার্ট | এলওএসডি | -২১ | ডিবিএম | ||||
| লস অ্যাসেট | এলওএসএ | - ৩৫ | ডিবিএম | ||||
| এলওএস হিস্টেরেসিস | 0.5 | 4 | ডিবি | ||||
| ডেটা আউটপুট সুইং ডিফারেনশিয়াল | Vবাইরে | 400 | 600 | 800 | এমভি | 2 | |
| এলওএস | উচ্চ | 2.0 | Vcc | V | |||
| কম | 0.8 | V | |||||
| নোট | |||||||
|
1. অপটিক্যাল শক্তি SMF মধ্যে চালু করা হয়. 2অভ্যন্তরীণভাবে এসি-কপলড। 3. PRBS 2 দিয়ে পরিমাপ করা31-1 পরীক্ষার প্যাটার্ন @9953Mbps, BER ≤1×10-১২. |
|||||||
