উৎপত্তি স্থল:
উহান চীন
পরিচিতিমুলক নাম:
Springtek
সাক্ষ্যদান:
ISO9001 RoHS FCC CE
মডেল নম্বার:
S-QP1A85M01-CD

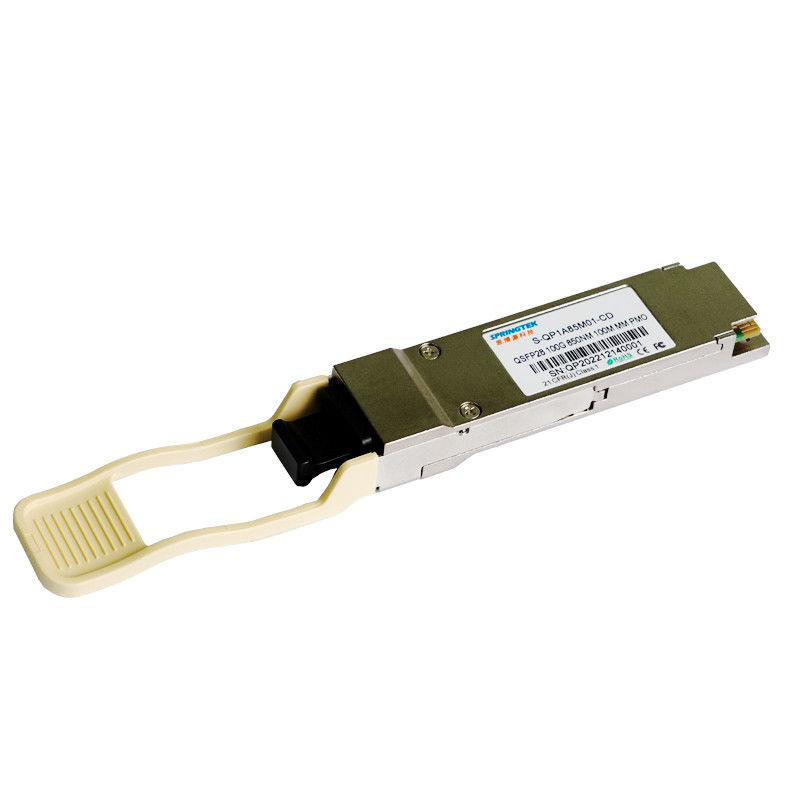

এমপিও/এমটিপি 100Gbps SR সামঞ্জস্যপূর্ণ জুনিপার QSFP28 850nm100m অপটিক্যাল ট্রান্সসিভার মডিউল
তথ্য বিন্যাস
| অংশ সংখ্যা | পণ্যের বর্ণনা |
| S-QP1A85M01-CD | QSFP28, 100Gbps, 850nm, MM, MPO,100m, 0ºC~+70ºC, DDM সহ |
বর্ণনা
Springtek 100GBase-SR4 QSFP28 ট্রান্সসিভার 100m পর্যন্ত MMF এর উপর 100G ইথারনেট লিঙ্কের প্রয়োজনীয়তা মেটাতে ডিজাইন করা হয়েছে।এটি QSFP28 MSA, IEEE 802.3bm এবং CAUI-4 এর সাথে সঙ্গতিপূর্ণ।এটি একটি একক 3.3V পাওয়ার সাপ্লাই সহ সাশ্রয়ী, কম শক্তি খরচ।উচ্চতর ইএমআই পারফরম্যান্সের জন্য এটি অল-মেটাল এবং কমপ্যাক্ট আকারের হাউজিং দিয়ে তৈরি।
বৈশিষ্ট্য
একক +3.3V পাওয়ার সাপ্লাই
অপারেটিং তাপমাত্রা: 0 থেকে +70 ডিগ্রি সেলসিয়াস
RoHS অনুগত (লিড মুক্ত)
অ্যাপ্লিকেশন
পরম সর্বোচ্চ রেটিং
| প্যারামিটার | প্রতীক | মিন | টাইপ | সর্বোচ্চ | ইউনিট |
| পাওয়ার সাপ্লাই ভোল্টেজ | ভিসিসি | -0.5 | - | 4 | ভি |
| স্টোরেজ তাপমাত্রা পরিসীমা | টিএস | -40 | - | 85 | °সে |
| আপেক্ষিক আর্দ্রতা - সঞ্চয়স্থান | আরএইচএস | 0 | - | 95 | % |
| আপেক্ষিক আর্দ্রতা - অপারেটিং | আরএইচও | 0 | - | 85 | % |
প্রস্তাবিত অপারেটিং শর্তাবলী
| প্যারামিটার | প্রতীক | মিন | টাইপ | সর্বোচ্চ | ইউনিট |
| কেস অপারেটিং তাপমাত্রা পরিসীমা | Tc | 0 | - | 70 | °সে |
| পাওয়ার সাপ্লাই ভোল্টেজ | ভিcc | 3.14 | 3.3 | 3.46 | ভি |
| মোট শক্তি খরচ | Pw | - | - | 2.5 | ডব্লিউ |
| ডেটা রেট | বি.আর | - | 25.78125 | - | জিবিপিএস |
বৈদ্যুতিক বৈশিষ্ট্য
| ট্রান্সমিটার বৈদ্যুতিক বৈশিষ্ট্য | |||||||
| প্যারামিটার | প্রতীক | মিন | টাইপ | সর্বোচ্চ | ইউনিট | ||
| ডিফারেনশিয়াল ইনপুট ভোল্টেজ সুইং | ভিভিতরে | 180 | - | 1000 | mV | ||
| Tx ডিফারেনশিয়াল ইনপুট ইমপেন্ডেন্স | জেডভিতরে | - | 100 | - | Ω | ||
| ডিফারেনশিয়াল ইনপুট রিটার্ন ক্ষতি | প্রতি IEEE P802.3bm | dB | |||||
| সাধারণ মোড ইনপুট রিটার্ন ক্ষতি | প্রতি IEEE P802.3bm | dB | |||||
| রিসিভার বৈদ্যুতিক বৈশিষ্ট্য | |||||||
| প্যারামিটার | প্রতীক | মিন | টাইপ | সর্বোচ্চ | ইউনিট | ||
| ডিফারেনশিয়াল আউটপুট ভোল্টেজ সুইং | ভিআউট | 300 | - | 900 | mV | ||
| Rx ডিফারেনশিয়াল আউটপুট ইমপেন্ডেন্স | জেডআউট | - | 100 | - | Ω | ||
| ডিফারেনশিয়াল আউটপুট রিটার্ন ক্ষতি | প্রতি IEEE P802.3bm | dB | |||||
| সাধারণ মোড আউটপুট রিটার্ন ক্ষতি | প্রতি IEEE P802.3bm | dB | |||||
অপটিক্যাল বৈশিষ্ট্য
| ট্রান্সমিটার বৈশিষ্ট্য | ||||||
| প্যারামিটার | প্রতীক | মিন | টাইপ | সর্বোচ্চ | ইউনিট | মন্তব্য |
| কেন্দ্র তরঙ্গদৈর্ঘ্য | λ | 840 | 850 | 860 | nm | |
| RMS বর্ণালী প্রস্থ | ∆λ | - | - | 0.6 | nm | |
| গড় লঞ্চ পাওয়ার, প্রতিটি লেন | পৃআউট | -8.4 | - | 2.4 | dBm | |
| অপটিক্যাল মডুলেশন প্রশস্ততা, প্রতিটি লেন | ওএমএ | -6.4 | - | 3 | dBm | |
|
ট্রান্সমিটার এবং বিচ্ছুরণ চোখ বন্ধ (TDEC), প্রতিটি লেন |
টিডিইসি | 4.3 | dB | |||
| বিলুপ্তির অনুপাত | ইআর | 2.0 | - | - | dB | |
| অফ ট্রান্সমিটারের গড় লঞ্চ পাওয়ার, প্রতিটি লেন | পৃবন্ধ | - | - | -30 | dBm | |
| অপটিক্যাল রিটার্ন ক্ষতি সহনশীলতা | ওআরএল | - | - | 12 | dB | |
|
ট্রান্সমিটার আই মাস্ক সংজ্ঞা{X1,X2,X3,Y1,Y2,Y3} |
{0.23,0.34,0.43,0.27,0.35,0.4} | |||||
| রিসিভারের বৈশিষ্ট্য | ||||||
| প্যারামিটার | প্রতীক | মিন | টাইপ | সর্বোচ্চ | ইউনিট | মন্তব্য |
| রিসিভার তরঙ্গদৈর্ঘ্য | λ | 840 | 850 | 860 | nm | |
| ইনপুট গ্রহণে গড় শক্তি, প্রতিটি লেন | PXPx | - 10.3 | - | 2.4 | dBm | |
| ওএমএতে স্ট্রেসড রিসিভার সংবেদনশীলতা | এসআরএস | - | - | -5.2 | dBm | 1 |
| LOS দাবি | লোসা | -30 | - | - | dBm | |
| LOS De-Assert | LOSD | - | - | -13 | dBm | |
| LOS হিস্টেরেসিস | লোশ | 0.5 | dB | |||
| রিসিভার প্রতিফলন | আরএফএল | -12 | dB | |||
| মন্তব্য | ||||||
| 1. PRBS 231 -1 পরীক্ষার প্যাটার্ন দিয়ে পরিমাপ করা হয়েছে, @25.78125Gb/s, BER<5E-5। | ||||||
