উৎপত্তি স্থল:
উহান চীন
পরিচিতিমুলক নাম:
Springtek
সাক্ষ্যদান:
ISO9001 RoHS FCC CE
মডেল নম্বার:
S-QP1AL4L10-CD

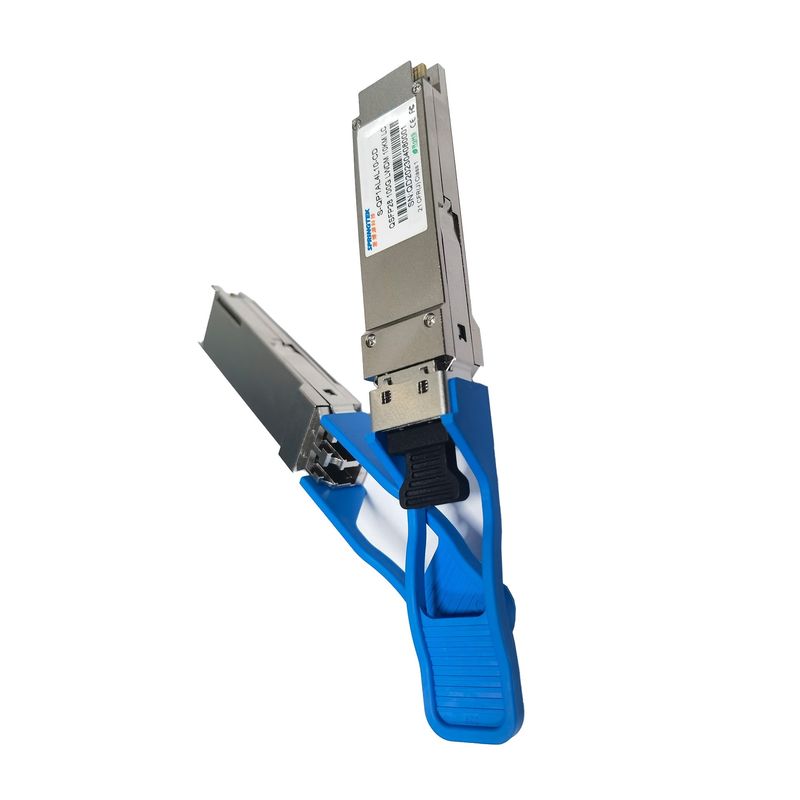

ডুপ্লেক্স LC SMF 100g Cisco QSFP28 LR4 সামঞ্জস্যপূর্ণ ট্রান্সসিভার 1310nm 10km DOM LAN WDM
তথ্য বিন্যাস
| অংশ সংখ্যা | পণ্যের বর্ণনা |
| S-QP1AL4L10-CD |
QSFP28, 100Gbps,1294 -1310 nm, SM, LC,10km, 0ºC~+70ºC, DDM সহ, COB শৈলী |
বর্ণনা
Springtek 100GBase-LR4 QSFP28 ট্রান্সসিভার 10km পর্যন্ত SMF এর উপর 100G ইথারনেট লিঙ্কের প্রয়োজনীয়তা মেটাতে ডিজাইন করা হয়েছে।এটি QSFP28 MSA, IEEE 802.3ba এবং IEEE 802.3bm এর সাথে সঙ্গতিপূর্ণ।এটি একটি একক 3.3V পাওয়ার সাপ্লাই সহ সাশ্রয়ী, কম শক্তি খরচ।মডিউলটির 4টি স্বাধীন LAN-WDM অপটিক্যাল লেনের মাল্টিপ্লেক্সিং দ্বারা 103.1Gbps পর্যন্ত একটি সামগ্রিক বিট রেট রয়েছে, প্রতিটি লেন 10km SMF এর বেশি 25.78125Gb/s প্রেরণ করতে সক্ষম।উচ্চতর ইএমআই পারফরম্যান্সের জন্য এটি অল-মেটাল এবং কমপ্যাক্ট আকারের হাউজিং দিয়ে তৈরি।
বৈশিষ্ট্য
একক +3.3V পাওয়ার সাপ্লাই
অপারেটিং তাপমাত্রা: 0 থেকে +70 ডিগ্রি সেলসিয়াস
RoHS অনুগত (লিড মুক্ত)
অ্যাপ্লিকেশন
পরম সর্বোচ্চ রেটিং
| প্যারামিটার | প্রতীক | মিন | টাইপ | সর্বোচ্চ | ইউনিট |
| পাওয়ার সাপ্লাই ভোল্টেজ | ভিসিসি | -0.5 | 4 | ভি | |
| স্টোরেজ তাপমাত্রা পরিসীমা | টি.এস | -40 | 85 | °সে | |
| আপেক্ষিক আর্দ্রতা - সঞ্চয়স্থান | আরএইচএস | 0 | 95 | % | |
| আপেক্ষিক আর্দ্রতা - অপারেটিং | আরএইচও | 0 | 85 | % |
প্রস্তাবিত অপারেটিং শর্তাবলী
| প্যারামিটার | প্রতীক | মিন | টাইপ | সর্বোচ্চ | ইউনিট |
| কেস অপারেটিং তাপমাত্রা পরিসীমা | Tc | 0 | - | 70 | °সে |
| পাওয়ার সাপ্লাই ভোল্টেজ | ভিcc | 3.14 | 3.3 | ৩.৪৭ | ভি |
| মোট শক্তি খরচ | পৃ | - | - | 3.5 | ডব্লিউ |
| ডেটা রেট | বি.আর | - | 25.78125 | - | জিবিপিএস |
বৈদ্যুতিক বৈশিষ্ট্য
| ট্রান্সমিটার বৈদ্যুতিক বৈশিষ্ট্য | |||||
| প্যারামিটার | প্রতীক | মিন | টাইপ | সর্বোচ্চ | ইউনিট |
| ডিফারেনশিয়াল ইনপুট ভোল্টেজ সুইং | ভিভিতরে | 180 | - | 900 | mV |
| Tx ডিফারেনশিয়াল ইনপুট ইমপেন্ডেন্স | জেডভিতরে | - | 100 | - | Ω |
| ডিফারেনশিয়াল ইনপুট রিটার্ন ক্ষতি | প্রতি 100Gbase-LR4 | dB | |||
| সাধারণ মোড ইনপুট রিটার্ন ক্ষতি | প্রতি 100Gbase-LR4 | dB | |||
| রিসিভার বৈদ্যুতিক বৈশিষ্ট্য | |||||
| প্যারামিটার | প্রতীক | মিন | টাইপ | সর্বোচ্চ | ইউনিট |
| ডিফারেনশিয়াল আউটপুট ভোল্টেজ সুইং | ভিআউট | 300 | - | 850 | mV |
| Rx ডিফারেনশিয়াল আউটপুট ইমপেন্ডেন্স | জেডআউট | - | 100 | - | Ω |
| ডিফারেনশিয়াল আউটপুট রিটার্ন ক্ষতি | প্রতি 100Gbase-LR4 | dB | |||
| সাধারণ মোড আউটপুট রিটার্ন ক্ষতি | প্রতি 100Gbase-LR4 | dB | |||
অপটিক্যাল বৈশিষ্ট্য
| প্যারামিটার | প্রতীক | মিন | টাইপ | সর্বোচ্চ | ইউনিট | মন্তব্য | |
| ট্রান্সমিটার বৈশিষ্ট্য | |||||||
| প্রতি লেনে সিগন্যালিং রেট | 25.78125 | জিবিডি | 1 | ||||
| লেন কেন্দ্র তরঙ্গদৈর্ঘ্য (পরিসীমা) | λ | 1294.53 | - | 1296.59 | nm | ||
| 1299.02 | - | 1301.09 | |||||
| 1303.54 | - | 1305.63 | |||||
| 1308.09 | - | 1310.19 | |||||
| মোট গড় লঞ্চ শক্তি | পাউট | - | - | 10.5 | dBm | ||
| প্রতি লেনে OMA প্রেরণ করুন | TxOMA | -1.3 | - | 4.5 | dBm | ||
| লেন প্রতি গড় লঞ্চ পাওয়ার | TXPx | -4.3 | - | 4.5 | dBm | ||
| বিলুপ্তির অনুপাত | ইআর | 4 | - | - | dB | ||
| সাইডমোড দমন অনুপাত | এসএমএসআর | 30 | - | - | dB | ||
| আপেক্ষিক তীব্রতা গোলমাল | RIN | - | - | -130 | dB/Hz | ||
| ট্রান্সমিটার প্রতিফলন প্রতিফলন | - | - | -12 | dB | |||
|
ট্রান্সমিটার আই মাস্ক সংজ্ঞা {X1, X2, X3, Y1, Y2, Y3} |
{0.25, 0.4, 0.45, 0.25, 0.28, 0.4} | 2 | |||||
| রিসিভারের বৈশিষ্ট্য | |||||||
| প্রতি লেনে সিগন্যালিং রেট | 25.78125 | জিবিডি | 3 | ||||
| লেন কেন্দ্র তরঙ্গদৈর্ঘ্য (পরিসীমা) | λ | 1294.53 | - | 1296.59 | nm | ||
| 1299.02 | - | 1301.09 | |||||
| 1303.54 | - | 1305.63 | |||||
| 1308.09 | - | 1310.19 | |||||
| লেন প্রতি গড় পাওয়ার পাওয়ার | আরএক্সপিএক্স | -10.6 | - | 4.5 | dBm | 4 | |
| লেন প্রতি রিসিভার সংবেদনশীলতা (OMA) | Rxsens | - | - | -8.6 | dBm | ||
| রিসিভার প্রতিফলন | - | - | -26 | dB | |||
| LOS | অপটিক্যাল ডি-অ্যাসার্ট | পিডি | - | - | -11.6 | dBm | |
| অপটিক্যাল অ্যাসার্ট | পা | -24 | - | - | |||
| LOS হিস্টেরেসিস | 0.5 | - | - | dB | |||
| মন্তব্য | |||||||
|
1. ট্রান্সমিটার প্রতিটি চ্যানেলে 25.78125Gbps এ কাজ করে। 2. হিট অনুপাত 5x10-5. 3. প্রতিটি চ্যানেল 25.78125Gbps এ রিসিভার কাজ করে। 4. পাওয়ার মান এবং শক্তি সঠিকতা সব চ্যানেল চালু আছে. |
|||||||
