উৎপত্তি স্থল:
উহান চীন
পরিচিতিমুলক নাম:
Springtek
সাক্ষ্যদান:
ISO9001 RoHS FCC CE
মডেল নম্বার:
S-PB2523L10-CD

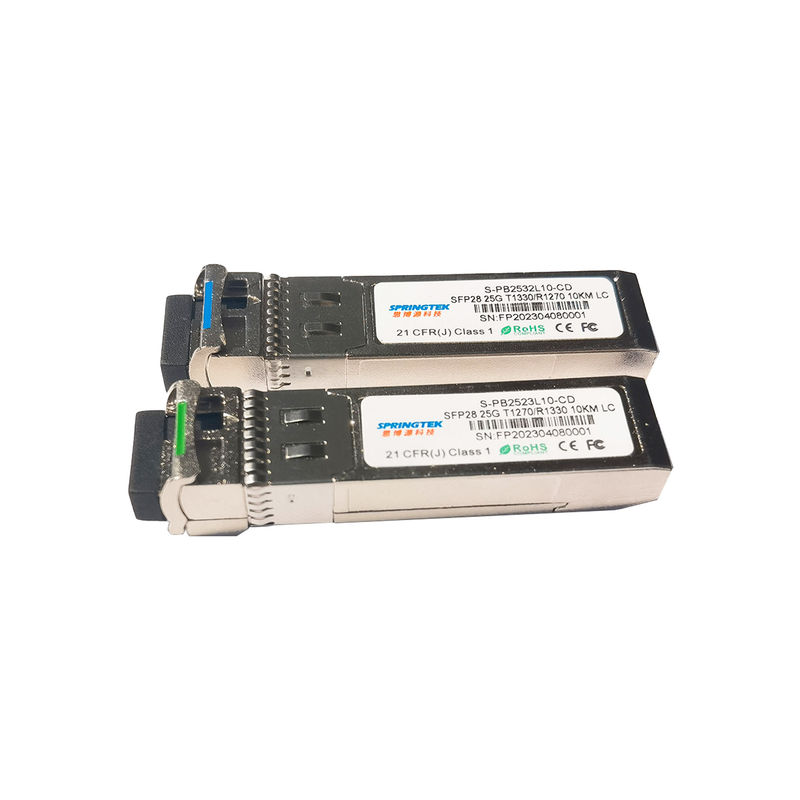

25.78Gbps BIDI SFP28 Tx1270/Rx1330nm 10km অপটিক্যাল ট্রান্সসিভার মডিউল
তথ্য বিন্যাস
| অংশ সংখ্যা | পণ্যের বর্ণনা |
|
S-PB2523L10-CD |
SFP28,BIDI,Tx1270/Rx1330nm, 25.78Gbps, SM, 10km, 0ºC~+70ºC, DDM সহ |
বর্ণনা
Springtek SFP28 BIDI ট্রান্সসিভারগুলি হল উচ্চ কার্যক্ষমতা, সাশ্রয়ী মডিউলগুলি সমর্থন করে 25.78Gbps ডেটা রেট এবং SMF এর সাথে 10km ট্রান্সমিশন দূরত্ব।
ট্রান্সসিভারটি তিনটি বিভাগ নিয়ে গঠিত: একটি DFB লেজার ট্রান্সমিটার, একটি পিন ফটোডিওড একটি ট্রান্স-ইম্পিডেন্স প্রিমপ্লিফায়ার (TIA) এবং MCU কন্ট্রোল ইউনিটের সাথে একীভূত।
ট্রান্সসিভারগুলি SFP মাল্টি-সোর্স চুক্তি এবং SFF-8472 ডিজিটাল ডায়াগনস্টিক ফাংশনের সাথে সামঞ্জস্যপূর্ণ।
বৈশিষ্ট্য
অ্যাপ্লিকেশন
পরম সর্বোচ্চ রেটিং
| প্যারামিটার | প্রতীক | মিন | টাইপ | সর্বোচ্চ | ইউনিট |
| পাওয়ার সাপ্লাই ভোল্টেজ | ভিসিসি | -0.5 | 4.5 | ভি | |
| স্টোরেজ তাপমাত্রা পরিসীমা | টি.এস | -40 | +৮৫ | °সে | |
| আপেক্ষিক আর্দ্রতা - অপারেটিং | আরএইচও | 5 | 85 | % |
প্রস্তাবিত অপারেটিং শর্তাবলী
| প্যারামিটার | প্রতীক | মিন | টাইপ | সর্বোচ্চ | ইউনিট |
| কেস অপারেটিং তাপমাত্রা পরিসীমা | Tc | 0 | +70 | °সে | |
| পাওয়ার সাপ্লাই ভোল্টেজ | ভিcc | 3.14 | 3.3 | ৩.৪৭ | ভি |
| বিদ্যুত সরবরাহ | আমিcc | 600 | এমএ | ||
| ডেটা রেট | বি.আর | - | 25.78 | - | জিবিপিএস |
অপটিক্যাল এবং বৈদ্যুতিক বৈশিষ্ট্য
| প্যারামিটার | প্রতীক | মিন | সাধারণ | সর্বোচ্চ | ইউনিট | মন্তব্য | |
| ট্রান্সমিটার | |||||||
| কেন্দ্র তরঙ্গদৈর্ঘ্য | λc | 1260 | 1270 | 1280 | nm | ||
| বর্ণালী প্রস্থ (-20dB) | Δλ | 1 | nm | ||||
| সাইড-মোড দমন অনুপাত | এসএমএসআর | 30 | - | dB | |||
| গড় আউটপুট শক্তি | পৃআউট | -2 | 4 | dBm | 1 | ||
| বিলুপ্তির অনুপাত | ইআর | 3.5 | dB | ||||
| ডেটা ইনপুট সুইং ডিফারেনশিয়াল | ভিভিতরে | 180 | 850 | mV | 2 | ||
| ইনপুট ডিফারেনশিয়াল প্রতিবন্ধকতা | জেডভিতরে | 90 | 100 | 110 | Ω | ||
| TX নিষ্ক্রিয় | নিষ্ক্রিয় করুন | 2.0 | ভিসিসি | ভি | |||
| সক্ষম করুন | 0 | 0.8 | ভি | ||||
| TX ফল্ট | দোষ | 2.0 | ভিসিসি | ভি | |||
| স্বাভাবিক | 0 | 0.8 | ভি | ||||
| রিসিভার | |||||||
| কেন্দ্র তরঙ্গদৈর্ঘ্য | λc | 1320 | 1330 | 1340 | nm | ||
| রিসিভার সংবেদনশীলতা | -13 | dBm | 3 | ||||
| রিসিভার ওভারলোড | 2 | dBm | 3 | ||||
| LOS De-Assert | LOSডি | -15 | dBm | ||||
| LOS দাবি | LOSক | -30 | dBm | ||||
| LOS হিস্টেরেসিস | 0.5 | dB | |||||
| ডেটা আউটপুট সুইং ডিফারেনশিয়াল | ভিআউট | 300 | 900 | mV | 4 | ||
| LOS | উচ্চ | 2.0 | ভিসিসি | ভি | |||
| কম | 0.8 | ভি | |||||
|
মন্তব্য: 1. অপটিক্যাল শক্তি SMF মধ্যে চালু করা হয়. 2. PECL ইনপুট, অভ্যন্তরীণভাবে এসি-কাপলড এবং সমাপ্ত। 3. একটি PRBS 2 দিয়ে পরিমাপ করা হয়31-1 টেস্ট প্যাটার্ন @25.78Gps, BER ≤5×10-5. 4. অভ্যন্তরীণভাবে এসি-কাপলড। |
|||||||
সময় এবং বৈদ্যুতিক
| প্যারামিটার | প্রতীক | মিন | সাধারণ | সর্বোচ্চ | ইউনিট |
| Tx নেগেট টাইম অক্ষম করুন | t_on | 2 | মাইক্রোসফট | ||
| Tx দাবীর সময় নিষ্ক্রিয় করুন | t_off | 10 | µs | ||
|
শুরু করার সময়, সহ Tx ফল্ট রিসেট করুন |
t_init | 300 | মাইক্রোসফট | ||
| Tx ফল্ট জাহির সময় | t_ফল্ট | 100 | µs | ||
| Tx রিসেট করতে অক্ষম করুন | t_রিসেট | 10 | µs | ||
| LOS জারি সময় | t_loss_on | 100 | µs | ||
| LOS ডি-অ্যাসার্ট টাইম | t_loss_off | 100 | µs | ||
| সিরিয়াল আইডি ক্লক রেট | f_serial_clock | 100 | 400 | KHz | |
| MOD_DEF (0:2)-উচ্চ | ভিএইচ | 2 | ভিসিসি | ভি | |
| MOD_DEF (0:2)-নিম্ন | ভিএল | 0.8 | ভি |
কারণ নির্ণয়
| প্যারামিটার | পরিসর | ইউনিট | সঠিকতা | ক্রমাঙ্কন |
| তাপমাত্রা | 0 থেকে +70 | °সে | ±3°সে | অভ্যন্তরীণ |
| ভোল্টেজ, বৈদ্যুতিক একক বিশেষ | 3.0 থেকে 3.6 | ভি | ±3% | অভ্যন্তরীণ |
| বায়াস কারেন্ট | 0 থেকে 100 | এমএ | ±10% | অভ্যন্তরীণ |
| TX পাওয়ার | ০ থেকে ০ | dBm | ±3dB | অভ্যন্তরীণ |
| আরএক্স পাওয়ার | -14 থেকে +2 | dBm | ±3dB | অভ্যন্তরীণ |
