উৎপত্তি স্থল:
উহান চীন
পরিচিতিমুলক নাম:
Springtek
সাক্ষ্যদান:
ISO9001 RoHS FCC CE
মডেল নম্বার:
S-QD4AC4L2K-CD-4

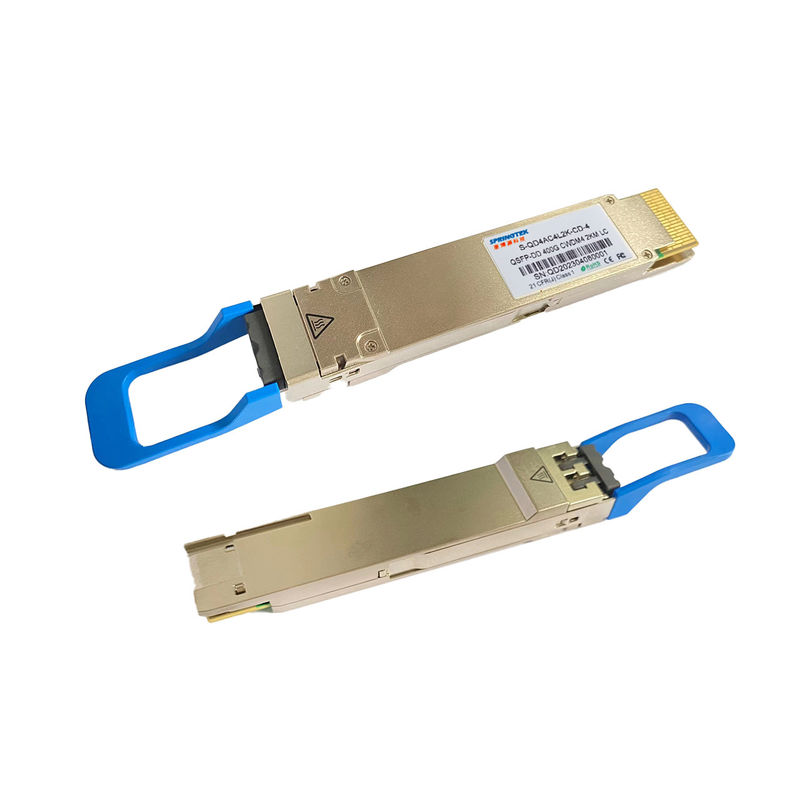

FR4 QSFP-DD Cisco সামঞ্জস্যপূর্ণ 400Gbps 1310nm 2km LC SMF অপটিক্যাল ট্রান্সসিভার
QSFP-DD FR4 S-QD4AC4L2K-CD-4 230301.pdf
তথ্য বিন্যাস
| অংশ সংখ্যা | পণ্যের বর্ণনা |
|
S-QD4AC4L2K-CD-4 |
QSFP-DD 400G CWDM4 FR4 2KM LC, 0ºC~+70ºC, DDM সহ |
বর্ণনা
Springtek 400Gb/s QSFP-DD FR4 অপটিক্যাল মডিউল 2km অপটিক্যাল যোগাযোগ অ্যাপ্লিকেশনের জন্য ডিজাইন করা হয়েছে।S-QD4AC4L2K-CD-4 মডিউল 50Gb/s (PAM4) বৈদ্যুতিক ইনপুট ডেটার 8টি চ্যানেলকে CWDM অপটিক্যাল সিগন্যালের 4টি চ্যানেলে রূপান্তরিত করে এবং 400Gb/s অপটিক্যাল ট্রান্সমিশনের জন্য একটি একক চ্যানেলে মাল্টিপ্লেক্স করে। বিপরীতভাবে, রিসিভারের দিকে, মডিউল অপটিক্যালি একটি 400Gb/s অপটিক্যাল ইনপুটকে CWDM অপটিক্যাল সিগন্যালের 4টি চ্যানেলে ডি-মাল্টিপ্লেক্স করে এবং 50Gb/s (PAM4) বৈদ্যুতিক আউটপুট ডেটার 8টি চ্যানেলে রূপান্তর করে।
4টি CWDM চ্যানেলের কেন্দ্রীয় তরঙ্গদৈর্ঘ্য হল 1271, 1291, 1311 এবং 1331 nm হল ITU-T G.694.2-তে সংজ্ঞায়িত CWDM তরঙ্গদৈর্ঘ্য গ্রিডের সদস্য হিসাবে। এতে অপটিক্যাল ইন্টারফেসের জন্য একটি ডুপ্লেক্স এলসি সংযোগকারী এবং 76-পিনের জন্য একটি সংযোগকারী রয়েছে। বৈদ্যুতিক ইন্টারফেস। দীর্ঘ দূরত্বের সিস্টেমে অপটিক্যাল বিচ্ছুরণ কমাতে, এই মডিউলে একক-মোড ফাইবার (এসএমএফ) প্রয়োগ করতে হবে। 10 কিলোমিটার পর্যন্ত ফাইবার ট্রান্সমিশন সমর্থন করার জন্য হোস্ট FEC প্রয়োজন।
S-QD4AC4L2K-CD-4 পণ্যটি QSFP-DD মাল্টি-সোর্স এগ্রিমেন্ট (MSA) টাইপ 2 অনুযায়ী ফর্ম ফ্যাক্টর, অপটিক্যাল/ইলেক্ট্রিক্যাল সংযোগ এবং ডিজিটাল ডায়াগনস্টিক ইন্টারফেস দিয়ে ডিজাইন করা হয়েছে। তাপমাত্রা, আর্দ্রতা এবং ইএমআই হস্তক্ষেপ।
বৈশিষ্ট্য
অ্যাপ্লিকেশন
পরম সর্বোচ্চ রেটিং
এটি লক্ষ করা উচিত যে কোনও পৃথক সর্বোচ্চ সর্বোচ্চ রেটিং এর বেশি অপারেশন এই মডিউলটির স্থায়ী ক্ষতির কারণ হতে পারে।
| প্যারামিটার | প্রতীক | মিন | টাইপ | সর্বোচ্চ | ইউনিট |
| পাওয়ার সাপ্লাই ভোল্টেজ | ভিসিসি | -0.5 | 3.6 | ভি | |
| স্টোরেজ তাপমাত্রা পরিসীমা | টি.এস | -40 | 85 | °সে | |
| অপারেটিং কেস তাপমাত্রা | প্রতি | 0 | 70 | °সে | |
| আপেক্ষিক আর্দ্রতা (অ ঘনীভূত) | আরএইচ | 0 | 85 | % |
প্রস্তাবিত অপারেটিং শর্তাবলী এবং পাওয়ার সাপ্লাই প্রয়োজনীয়তা
| প্যারামিটার | প্রতীক | মিন | সাধারণ | সর্বোচ্চ | ইউনিট | মন্তব্য |
| অপারেটিং কেস তাপমাত্রা | শীর্ষ | 0 | 70 | ডিজিসি | ||
| পাওয়ার সাপ্লাই ভোল্টেজ | ভিসিসি | 3.135 | 3.3 | 3.465 | ভি | |
| ডেটা রেট, প্রতিটি লেন | 26.5625 | জিবিডি | PAM4 | |||
| তথ্য হার নির্ভুলতা | -100 | 100 | পিপিএম | |||
| প্রাক-এফইসি বিট ত্রুটি অনুপাত | 2.4x10-4 | |||||
| পোস্ট-এফইসি বিট ত্রুটি অনুপাত | 1x10-12 | 1 | ||||
| লিঙ্ক দূরত্ব | ডি | 0.002 | 2 | কিমি | 2 | |
|
মন্তব্য: 1. হোস্ট সিস্টেম দ্বারা প্রদান করা FEC. 2. সর্বাধিক দূরত্ব সমর্থন করার জন্য হোস্ট সিস্টেমে FEC প্রয়োজন |
||||||
বৈদ্যুতিক বৈশিষ্ট্য
নিম্নোক্ত বৈদ্যুতিক বৈশিষ্ট্যগুলি সুপারিশকৃত অপারেটিং এনভায়রনমেন্টের উপর সংজ্ঞায়িত করা হয় যদি না অন্যথায় নির্দিষ্ট করা হয়।
| প্যারামিটার | মলম পরীক্ষা করুন | মিন | সাধারণ | সর্বোচ্চ | ইউনিট | মন্তব্য | |
| শক্তি খরচ | 12 | ডব্লিউ | |||||
| বিদ্যুত সরবরাহ | আইসিসি | 3.64 | ক | ||||
| ট্রান্সমিটার (প্রতিটি লেন) | |||||||
| সিগন্যালিং রেট, প্রতিটি লেন | TP1 | 26.5625 ± 100 পিপিএম | জিবিডি | ||||
|
ডিফারেনশিয়াল pk-pk ইনপুট ভোল্টেজ সহনশীলতা অমিল |
TP1a | 900 | mVpp | 1 | |||
| ডিফারেনশিয়াল অবসান | TP1 | 10 | % | ||||
| ডিফারেনশিয়াল ইনপুট রিটার্ন লস | TP1 |
IEEE 802.3-2015 সমীকরণ (83E-5) |
dB | ||||
| সাধারণ মোড থেকে পার্থক্য ইনপুট রিটার্ন লস |
TP1 | IEEE 802.3-2015 সমীকরণ (83E-6) |
dB | ||||
| মডিউল স্ট্রেসড ইনপুট টেস্ট | TP1a |
IEEE 802.3bs দেখুন 120E.3.4.1 |
2 | ||||
|
একক শেষ ভোল্টেজ সহনশীলতার সীমা (মিনিট) |
TP1a | -0.4 থেকে 3.3 | ভি | ||||
| চোখের উচ্চতা কাছাকাছি, ডিফারেনশিয়াল | TP1 | -350 | 2850 | mV | 3 | ||
| রিসিভার (প্রতিটি লেন) | |||||||
| দূরের চোখের উচ্চতা, ডিফারেনশিয়াল | TP4 | 26.5625 ± 100 পিপিএম | জিবিডি | ||||
|
ডিফারেনশিয়াল পিক-টু-পিক আউটপুট ভোল্টেজ |
TP4 | 900 | mVpp | ||||
|
এসি কমন মোড আউটপুট ভোল্টেজ (Vcm) |
TP4 | 17.5 | mV | ||||
|
ডিফারেনশিয়াল অবসান অমিল |
TP4 | 10 | % | ||||
|
ডিফারেনশিয়াল আউটপুট রিটার্ন লস
|
TP4 |
IEEE 802.3-2015 সমীকরণ(83E-2) |
|||||
|
সাধারণ থেকে ডিফারেনশিয়াল মোড কনভার্সন রিটার্ন লস |
TP4 |
IEEE 802.3-2015 সমীকরণ(83E-3) |
|||||
|
স্থানান্তর সময়, 20% থেকে 80%
|
TP4 | 9.5 | পুনশ্চ | ||||
|
নিয়ার-এন্ড আই সিমেট্রি মাস্ক প্রস্থ (ESMW) |
TP4 | 0.265 | UI | ||||
| কাছাকাছি-শেষ চোখের উচ্চতা, পার্থক্য | TP4 | 70 | mV | ||||
|
দূর-প্রান্তের আই সিমেট্রি মাস্ক প্রস্থ (ESMW) |
TP4 | 0.2 | UI | ||||
| দূর-শেষ চোখের উচ্চতা, পার্থক্য | TP4 | 30 | mV | ||||
| দূর-প্রান্তের প্রাক-কারসার আইএসআই অনুপাত | TP4 | -4.5 | 2.5 | % | |||
| কমন মোড আউটপুট ভোল্টেজ (Vcm) | TP4 | -350 | 2850 | mV | 3 | ||
|
মন্তব্য: 1. IEEE 802.3bs 120E.3.1.2 বাদ দিয়ে যে প্যাটার্নটি PRBS31Q বা স্ক্র্যাম্বলড নিষ্ক্রিয়। 2. IEEE 802.3bs 120E.1.1-এ উল্লেখিত BER-এর সাথে মিলিত হয়। 3. হোস্ট দ্বারা উত্পন্ন ডিসি সাধারণ মোড ভোল্টেজ।স্পেসিফিকেশন গ্রাউন্ড অফসেট ভোল্টেজ প্রভাব অন্তর্ভুক্ত. |
|||||||
অপটিক্যাল বৈশিষ্ট্য
| প্যারামিটার | প্রতীক | মিন | সাধারণ | সর্বোচ্চ | ইউনিট | মন্তব্য |
| ট্রান্সমিটার | ||||||
| কেন্দ্র তরঙ্গদৈর্ঘ্য | L0 | 1264.5 | 1271 | 1277.5 | nm | |
| L1 | 1284.5 | 1291 | 1279.5 | nm | ||
| L2 | 1304.5 | 1311 | 1317.5 | nm | ||
| L3 | 1324.5 | 1331 | 1337.5 | nm | ||
| ডেটা রেট, প্রতিটি লেন | 53.125 ± 100 পিপিএম | জিবিডি | ||||
| মডুলেশন বিন্যাস | PAM4 | |||||
| সাইড-মোড দমন অনুপাত | এসএমএসআর | 30 | dB | |||
| মোট গড় লঞ্চ শক্তি | পৃটি | 9.3 | dBm | |||
| গড় লঞ্চ পাওয়ার, প্রতিটি লেন | PAVG | -3.3 | 3.5 | dBm | 1 | |
|
বাইরের অপটিক্যাল মডুলেশন প্রশস্ততা (OMAouter), প্রতিটি লেন |
পোমা | -0.3 | 3.7 | dBm | 2 | |
|
OMAouter বিয়োগ TDECQ, প্রতিটি লেনে পাওয়ার চালু করুন ER ≥ 4.5dB এর জন্য ER <4.5dB এর জন্য |
-1.7 -1.6 |
dB | ||||
|
ট্রান্সমিটার এবং ডিসপারসন আই PAM4 এর জন্য ক্লাউজার, প্রতিটি লেন |
টিডিইসিকিউ | 3.4 | dB | |||
| TDECQ - 10*লগ10(Ceq), প্রতিটি লেন | 3.4 | dB | 3 | |||
| বিলুপ্তির অনুপাত | ইআর | 3.5 | dB | |||
|
লঞ্চ শক্তি পার্থক্য যেকোনো দুই লেনের মধ্যে (OMAouter) |
4 | dB | ||||
| RIN15.6OMA | RIN | -136 | dB/Hz | |||
| অপটিক্যাল রিটার্ন লস টলারেন্স | TOL | 17.1 | dB | |||
|
গড় লঞ্চ শক্তি বন্ধ ট্রান্সমিটার, প্রতিটি লেন |
পফ | -26 | dBm | |||
| ট্রান্সমিটার ট্রানজিশন সময় | 17 | পুনশ্চ | ||||
|
অফের গড় লঞ্চ পাওয়ার ট্রান্সমিটার, প্রতিটি লেন |
পফ | -20 | dBm | |||
| রিসিভার | ||||||
| কেন্দ্র তরঙ্গদৈর্ঘ্য | L0 | 1264.5 | 1271 | 1277.5 | nm | |
| L1 | 1284.5 | 1291 | 1279.5 | nm | ||
| L2 | 1304.5 | 1311 | 1317.5 | nm | ||
| L3 | 1324.5 | 1331 | 1337.5 | nm | ||
| ডেটা রেট, প্রতিটি লেন | 53.125 ± 100 পিপিএম | জিবিডি | ||||
| মডুলেশন বিন্যাস | PAM4 | |||||
| ক্ষতির থ্রেশহোল্ড, প্রতিটি লেন | THd | 4.5 | dBm | 4 | ||
| গড় রিসিভ পাওয়ার, প্রতিটি লেন | -7.3 | 3.5 | dBm | 5 | ||
| পাওয়ার পাওয়ার (OMAouter), প্রতিটি লেন | 3.7 | dBm | ||||
|
রিসিভার পাওয়ার পার্থক্য যেকোনো দুই লেনের মধ্যে (OMAouter) |
4.1 | dBm | ||||
|
রিসিভার সংবেদনশীলতা (OMAouter), প্রতিটি লেন |
সেন |
সমীকরণ (1) |
dBm | 6 | ||
| স্ট্রেসড রিসিভার সংবেদনশীলতা | এসআরএস | -2.6 | dBm | 7 | ||
| রিসিভার প্রতিফলন | আরআর | -26 | dB | |||
| LOS দাবি | লোসা | -20 | dBm | |||
| LOS ডি-জরিদ | LOSD | -10.3 | dBm | |||
| LOS হিস্টেরেসিস | লোশ | 0.5 | dB | |||
| স্ট্রেস রিসিভার সংবেদনশীলতার জন্য চাপযুক্ত অবস্থা (নোট 7) | ||||||
| জন্য চাপ চোখ বন্ধ PAM4 (SECQ), পরীক্ষার অধীনে লেন |
3.4 | dB | ||||
| SECQ - 10*log10(Ceq), লেন আন্ডার টেস্ট | 3.4 | dB | ||||
| প্রতিটি আক্রমণকারী লেনের OMAouter | 1.5 | dBm | ||||
|
মন্তব্য: 1. গড় লঞ্চ শক্তি, প্রতিটি লেন (মিনিট) তথ্যপূর্ণ এবং সংকেত শক্তির প্রধান সূচক নয়।এই মানের নীচে লঞ্চ পাওয়ার সহ একটি ট্রান্সমিটার অনুগত হতে পারে না;যাইহোক, এর উপরে একটি মান সম্মতি নিশ্চিত করে না। 2. এমনকি যদি বিলুপ্তির অনুপাতের জন্য TDECQ < 1.4 dB ≥ 4.5 dB অথবা TDECQ < 1.3 dB বিলুপ্তির অনুপাত < 4.5 dB, OMAবাইরের(মিনিট) এখানে উল্লেখিত ন্যূনতম মান অতিক্রম করতে হবে। 3. গeqIEEE Std 802.3-2018 ক্লজ 121.8.5.3 এ সংজ্ঞায়িত একটি সহগ যা রেফারেন্স ইকুয়ালাইজার নয়েজ এনহান্সমেন্টের জন্য দায়ী। 4. গড় পাওয়ার পাওয়ার, প্রতিটি লেন (মিনিট) তথ্যপূর্ণ এবং সিগন্যাল শক্তির প্রধান সূচক নয়।এই মানের নীচে একটি প্রাপ্ত শক্তি অনুগত হতে পারে না;যাইহোক, এর উপরে একটি মান সম্মতি নিশ্চিত করে না। 5. রিসিভার এই গড় পাওয়ার লেভেল সহ একটি অপটিক্যাল ইনপুট সিগন্যালের ক্রমাগত এক্সপোজার, ক্ষতি ছাড়াই সহ্য করতে সক্ষম হবে। 6. রিসিভার সংবেদনশীলতা (OMAouter), প্রতিটি লেন (সর্বোচ্চ) তথ্যপূর্ণ এবং 3.9 dB পর্যন্ত SECQ এর মান সহ একটি ট্রান্সমিটারের জন্য সংজ্ঞায়িত করা হয়েছে।এটি সমীকরণ (1) এর সাথে মিলিত হওয়া উচিত, যা চিত্র 4 এ দেখানো হয়েছে। 7. 2.4x10 এর সমান BER-এর জন্য TP3-এ কনফর্মেন্স টেস্ট সিগন্যাল দিয়ে পরিমাপ করা হয়েছে-4. 8. এই পরীক্ষার শর্তগুলি চাপযুক্ত রিসিভারের সংবেদনশীলতা পরিমাপের জন্য।তারা রিসিভার বৈশিষ্ট্য নয়.
|
||||||
ডিজিটাল ডায়াগনস্টিক ফাংশন
নিম্নোক্ত ডিজিটাল ডায়াগনস্টিক বৈশিষ্ট্যগুলি স্বাভাবিক অপারেটিং অবস্থার উপর সংজ্ঞায়িত করা হয় যদি না অন্যথায় নির্দিষ্ট করা হয়।
| প্যারামিটার | প্রতীক | মিন | সর্বোচ্চ | ইউনিট | মন্তব্য |
| তাপমাত্রা মনিটর পরম ত্রুটি | DMI_Temp | -3 | 3 | ডিজিসি | ওভার অপারেটিং তাপমাত্রা সীমা |
| সরবরাহ ভোল্টেজ মনিটর পরম ত্রুটি | DMI _VCC | -0.1 | 0.1 | ভি | সম্পূর্ণ অপারেটিং ওভার পরিসীমা |
| চ্যানেল আরএক্স পাওয়ার মনিটরের পরম ত্রুটি | DMI_RX_Ch | -2 | 2 | dB | 1 |
| চ্যানেল বায়াস বর্তমান মনিটর | DMI_Ibias_Ch | -10% | 10% | এমএ | |
| চ্যানেল TX পাওয়ার মনিটর পরম ত্রুটি | DMI_TX_Ch | -2 | 2 | dB | 1 |
|
মন্তব্য: 1. বিভিন্ন ফাইবারের পরিমাপের নির্ভুলতার কারণে, একটি অতিরিক্ত +/-1 dB ওঠানামা, বা একটি +/- 3 dB মোট নির্ভুলতা থাকতে পারে। |
|||||
