উৎপত্তি স্থল:
উহান চীন
পরিচিতিমুলক নাম:
Springtek
সাক্ষ্যদান:
ISO9001 RoHS FCC CE
মডেল নম্বার:
S-QD4A31M01-CD-4

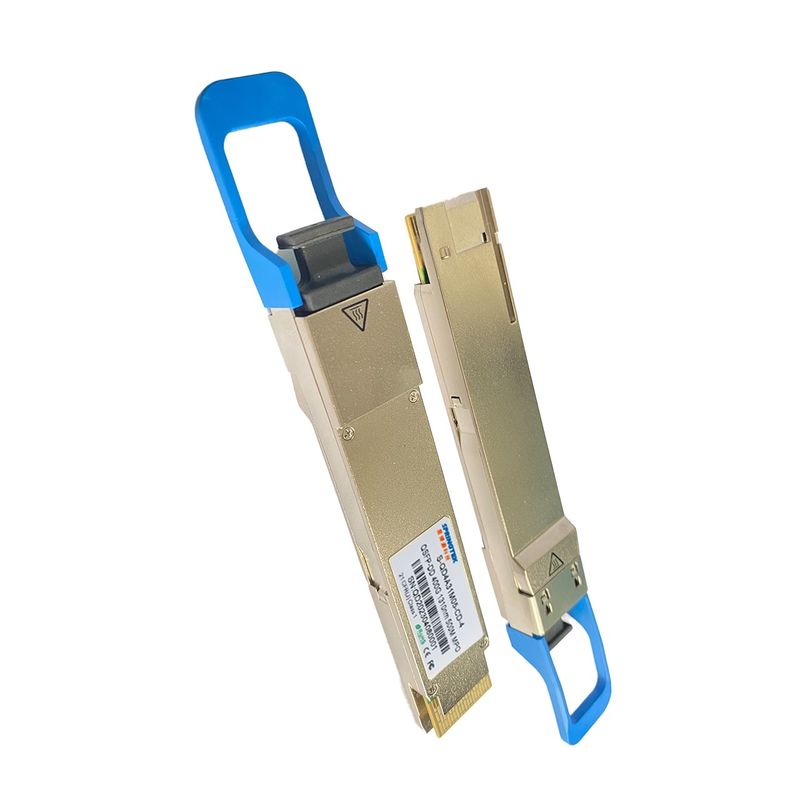

OEM QSFP-DD সামঞ্জস্যপূর্ণ জুনিপার/সিসকো 400G 1310nm DR4 500M MTP/MPO অপটিক্যাল ট্রান্সসিভার মডিউল
QSFP-DD DR4 S-QD4A31M05-CD-4 230301.pdf
তথ্য বিন্যাস
| অংশ সংখ্যা | পণ্যের বর্ণনা |
|
S-QD4A31M05-CD-4 |
QSFP-DD 400G 1310nm DR4 500M SMF MPO, 0ºC~+70ºC, DDM সহ |
বর্ণনা
Springtek 400Gb/s QSFP-DD DR4 অপটিক্যাল মডিউল 500m অপটিক্যাল যোগাযোগ অ্যাপ্লিকেশনের জন্য ডিজাইন করা হয়েছে।S-QD4A31M05-CD-4 মডিউল 50Gb/s (PAM4) বৈদ্যুতিক ইনপুট ডেটার 8টি চ্যানেলকে সমান্তরাল অপটিক্যাল সিগন্যালের 4টি চ্যানেলে রূপান্তর করে, প্রতিটি 400Gb/s এর সামগ্রিক ডেটা হারের জন্য 100Gb/s অপারেশন করতে সক্ষম।বিপরীতভাবে, রিসিভার উপর
পাশে, মডিউলটি 100Gb/s প্রতিটি চ্যানেলের সমান্তরাল অপটিক্যাল সিগন্যালের 4টি চ্যানেলকে 400Gb/s এর সামগ্রিক ডেটা হারের জন্য 50Gb/s (PAM4) বৈদ্যুতিক আউটপুট ডেটার 8টি চ্যানেলে রূপান্তর করে।
একটি MTP/MPO-12 সংযোগকারী সহ একটি অপটিক্যাল ফাইবার কেবল স্প্রিংটেক 400Gb/s QSFP-DD DR4 মডিউল রিসেপ্টেলে প্লাগ করা যেতে পারে৷ রিসেপ্ট্যাকলের ভিতরের গাইড পিনের দ্বারা সঠিক প্রান্তিককরণ নিশ্চিত করা হয়৷ সঠিক চ্যানেলের জন্য কেবলটি সাধারণত পেঁচানো যায় না৷ চ্যানেল সারিবদ্ধকরণ। বৈদ্যুতিক সংযোগ একটি QSFP-DD MSA-সঙ্গতিপূর্ণ প্রান্ত টাইপ সংযোগকারীর মাধ্যমে অর্জন করা হয়।
পণ্যটি QSFP-DD মাল্টি-সোর্স চুক্তি অনুযায়ী ফর্ম ফ্যাক্টর, অপটিক্যাল/ইলেকট্রিকাল সংযোগ এবং ডিজিটাল ডায়াগনস্টিক ইন্টারফেস দিয়ে ডিজাইন করা হয়েছে
বৈশিষ্ট্য
অ্যাপ্লিকেশন
পরম সর্বোচ্চ রেটিং
এটি লক্ষ করা উচিত যে কোনও পৃথক সর্বোচ্চ সর্বোচ্চ রেটিং এর বেশি অপারেশন এই মডিউলটির স্থায়ী ক্ষতির কারণ হতে পারে।
| প্যারামিটার | প্রতীক | মিন | টাইপ | সর্বোচ্চ | ইউনিট |
| পাওয়ার সাপ্লাই ভোল্টেজ | ভিসিসি | -0.5 | 3.6 | ভি | |
| স্টোরেজ তাপমাত্রা পরিসীমা | টি.এস | -40 | 85 | °সে | |
| অপারেটিং কেস তাপমাত্রা | প্রতি | 0 | 70 | °সে | |
| আপেক্ষিক আর্দ্রতা (অ ঘনীভূত) | আরএইচ | 0 | 85 | % |
প্রস্তাবিত অপারেটিং শর্তাবলী এবং পাওয়ার সাপ্লাই প্রয়োজনীয়তা
| প্যারামিটার | প্রতীক | মিন | সাধারণ | সর্বোচ্চ | ইউনিট | মন্তব্য |
| অপারেটিং কেস তাপমাত্রা | শীর্ষ | 0 | 70 | ডিজিসি | ||
| পাওয়ার সাপ্লাই ভোল্টেজ | ভিসিসি | 3.135 | 3.3 | 3.465 | ভি | |
| ডেটা রেট, প্রতিটি লেন | 26.5625 | জিবিডি | PAM4 | |||
| তথ্য হার নির্ভুলতা | -100 | 100 | পিপিএম | |||
| প্রাক-এফইসি বিট ত্রুটি অনুপাত | 2.4x10-4 | |||||
| পোস্ট-এফইসি বিট ত্রুটি অনুপাত | 1x10-12 | 1 | ||||
| লিঙ্ক দূরত্ব | ডি | 0.002 | 500 | মি | 2 |
বৈদ্যুতিক বৈশিষ্ট্য
নিম্নোক্ত বৈদ্যুতিক বৈশিষ্ট্যগুলি সুপারিশকৃত অপারেটিং এনভায়রনমেন্টের উপর সংজ্ঞায়িত করা হয় যদি না অন্যথায় নির্দিষ্ট করা হয়।
| প্যারামিটার | মলম পরীক্ষা করুন | মিন | সাধারণ | সর্বোচ্চ | ইউনিট | মন্তব্য | |
| শক্তি খরচ | 12 | ডব্লিউ | |||||
| বিদ্যুত সরবরাহ | আইসিসি | 3.64 | ক | ||||
| ট্রান্সমিটার (প্রতিটি লেন) | |||||||
| সিগন্যালিং রেট, প্রতিটি লেন | TP1 | 26.5625 ± 100 পিপিএম | জিবিডি | ||||
|
ডিফারেনশিয়াল pk-pk ইনপুট ভোল্টেজ সহনশীলতা অমিল |
TP1a | 900 | mVpp | 1 | |||
| ডিফারেনশিয়াল অবসান | TP1 | 10 | % | ||||
| ডিফারেনশিয়াল ইনপুট রিটার্ন লস | TP1 |
IEEE 802.3-2015 সমীকরণ (83E-5) |
dB | ||||
| সাধারণ মোড থেকে পার্থক্য ইনপুট রিটার্ন লস |
TP1 | IEEE 802.3-2015 সমীকরণ (83E-6) |
dB | ||||
| মডিউল স্ট্রেসড ইনপুট টেস্ট | TP1a |
IEEE 802.3bs দেখুন 120E.3.4.1 |
2 | ||||
|
একক শেষ ভোল্টেজ সহনশীলতার সীমা (মিনিট) |
TP1a | -0.4 থেকে 3.3 | ভি | ||||
| চোখের উচ্চতা কাছাকাছি, ডিফারেনশিয়াল | TP1 | -350 | 2850 | mV | 3 | ||
| রিসিভার (প্রতিটি লেন) | |||||||
| দূরের চোখের উচ্চতা, ডিফারেনশিয়াল | TP4 | 26.5625 ± 100 পিপিএম | জিবিডি | ||||
|
ডিফারেনশিয়াল পিক-টু-পিক আউটপুট ভোল্টেজ |
TP4 | 900 | mVpp | ||||
| এসি কমন মোড আউটপুট ভোল্টেজ (Vcm) | TP4 | 17.5 | mV | ||||
|
ডিফারেনশিয়াল অবসান অমিল |
TP4 | 10 | % | ||||
|
ডিফারেনশিয়াল আউটপুট রিটার্ন লস
|
TP4 |
IEEE 802.3-2015 সমীকরণ(83E-2) |
|||||
|
সাধারণ থেকে ডিফারেনশিয়াল মোড রূপান্তর রিটার্ন লস |
TP4 |
IEEE 802.3-2015 সমীকরণ(83E-3) |
|||||
|
স্থানান্তর সময়, 20% থেকে 80%
|
TP4 | 9.5 | পুনশ্চ | ||||
|
নিয়ার-এন্ড আই সিমেট্রি মাস্ক প্রস্থ (ESMW) |
TP4 | 0.265 | UI | ||||
| কাছাকাছি-শেষ চোখের উচ্চতা, পার্থক্য | TP4 | 70 | mV | ||||
|
দূর-প্রান্তের আই সিমেট্রি মাস্ক প্রস্থ (ESMW) |
TP4 | 0.2 | UI | ||||
| দূর-শেষ চোখের উচ্চতা, পার্থক্য | TP4 | 30 | mV | ||||
| দূর-প্রান্তের প্রাক-কারসার আইএসআই অনুপাত | TP4 | -4.5 | 2.5 | % | |||
| কমন মোড আউটপুট ভোল্টেজ (Vcm) | TP4 | -350 | 2850 | mV | 3 | ||
|
মন্তব্য: 1. IEEE 802.3bs 120E.3.1.2 বাদ দিয়ে যে প্যাটার্নটি PRBS31Q বা স্ক্র্যাম্বলড নিষ্ক্রিয়। 2. IEEE 802.3bs 120E.1.1-এ উল্লেখিত BER-এর সাথে মিলিত হয়। 3. হোস্ট দ্বারা উত্পন্ন ডিসি সাধারণ মোড ভোল্টেজ।স্পেসিফিকেশন গ্রাউন্ড অফসেট ভোল্টেজ প্রভাব অন্তর্ভুক্ত. |
|||||||
অপটিক্যাল বৈশিষ্ট্য
| প্যারামিটার | প্রতীক | মিন | সাধারণ | সর্বোচ্চ | ইউনিট | মন্তব্য |
| কেন্দ্র তরঙ্গদৈর্ঘ্য | λc | 1304.5 | 1310 | 1317.5 | nm | |
| ট্রান্সমিটার | ||||||
| ডেটা রেট, প্রতিটি লেন | 53.125 ± 100 পিপিএম | জিবিডি | ||||
| মডুলেশন বিন্যাস | PAM4 | |||||
| সাইড-মোড দমন অনুপাত | এসএমএসআর | 30 | dB | |||
| গড় লঞ্চ পাওয়ার, প্রতিটি লেন | পৃএভিজি | -2.9 | 4 | dBm | 1 | |
|
বাইরের অপটিক্যাল মডুলেশন প্রশস্ততা (OMAouter), প্রতিটি লেন |
পৃওএমএ | -0.8 | 4.2 | dBm | 2 | |
|
OMAouter মাইনাসে পাওয়ার চালু করুন TDECQ, প্রতিটি লেন ER ≥ 4.5dB এর জন্য ER <4.5dB এর জন্য |
-2.2 -1.9 |
dB | ||||
|
ট্রান্সমিটার এবং ডিসপারসন আই ক্লাউজার এর জন্য PAM4, প্রতিটি লেন |
টিডিইসিকিউ | 3.4 | dB | |||
| TDECQ - 10*লগ10(Ceq), প্রতিটি লেন | 3.4 | dB | 3 | |||
| বিলুপ্তির অনুপাত | ইআর | 3.5 | dB | |||
|
লঞ্চ শক্তি পার্থক্য যেকোনো দুই লেনের মধ্যে (OMAouter) |
4 | dB | ||||
| RIN15.6OMA | RIN | -136 | dB/Hz | |||
| অপটিক্যাল রিটার্ন লস টলারেন্স | TOL | 21.4 | dB | |||
|
গড় লঞ্চ শক্তি বন্ধ ট্রান্সমিটার, প্রতিটি লেন |
পফ | -26 | dBm | |||
| ট্রান্সমিটার ট্রানজিশন সময় | 17 | পুনশ্চ | ||||
|
অফের গড় লঞ্চ পাওয়ার ট্রান্সমিটার, প্রতিটি লেন |
পফ | -15 | dBm | |||
| রিসিভার | ||||||
| ডেটা রেট, প্রতিটি লেন | 53.125 ± 100 পিপিএম | জিবিডি | ||||
| মডুলেশন বিন্যাস | PAM4 | |||||
| ক্ষতির থ্রেশহোল্ড, প্রতিটি লেন | THd | 5 | dBm | 4 | ||
| গড় রিসিভ পাওয়ার, প্রতিটি লেন | -5.9 | 4 | dBm | 5 | ||
| পাওয়ার পাওয়ার (OMAouter), প্রতিটি লেন | 4.2 | dBm | ||||
|
রিসিভার সংবেদনশীলতা (OMAouter), প্রতিটি লেন |
সেন |
সমীকরণ (1) |
dBm | 6 | ||
| স্ট্রেসড রিসিভার সংবেদনশীলতা | এসআরএস | -1.9 | dBm | 7 | ||
| রিসিভার প্রতিফলন | আরআর | -26 | dB | |||
| LOS দাবি | লোসা | -15 | dBm | |||
| LOS ডি-জরিদ | LOSD | -8.9 | dBm | |||
| LOS হিস্টেরেসিস | লোশ | 0.5 | dB | |||
| স্ট্রেস রিসিভার সংবেদনশীলতার জন্য চাপযুক্ত অবস্থা (নোট 7) | ||||||
| জন্য চাপ চোখ বন্ধ PAM4 (SECQ), পরীক্ষার অধীনে লেন |
3.4 | dB | ||||
| SECQ - 10*log10(Ceq), লেন আন্ডার টেস্ট | 3.4 | dB | ||||
| প্রতিটি আক্রমণকারী লেনের OMAouter | 4.2 | dBm | ||||
ডিজিটাল ডায়াগনস্টিক ফাংশন
নিম্নোক্ত ডিজিটাল ডায়াগনস্টিক বৈশিষ্ট্যগুলি স্বাভাবিক অপারেটিং অবস্থার উপর সংজ্ঞায়িত করা হয় যদি না অন্যথায় নির্দিষ্ট করা হয়।
| প্যারামিটার | প্রতীক | মিন | সর্বোচ্চ | ইউনিট | মন্তব্য |
| তাপমাত্রা মনিটর পরম ত্রুটি | DMI_Temp | -3 | 3 | ডিজিসি | ওভার অপারেটিং তাপমাত্রা সীমা |
| সরবরাহ ভোল্টেজ মনিটর পরম ত্রুটি | DMI _VCC | -0.1 | 0.1 | ভি | সম্পূর্ণ অপারেটিং ওভার পরিসীমা |
| চ্যানেল আরএক্স পাওয়ার মনিটরের পরম ত্রুটি | DMI_RX_Ch | -2 | 2 | dB | 1 |
| চ্যানেল বায়াস বর্তমান মনিটর | DMI_Ibias_Ch | -10% | 10% | এমএ | |
| চ্যানেল TX পাওয়ার মনিটর পরম ত্রুটি | DMI_TX_Ch | -2 | 2 | dB | 1 |
|
মন্তব্য: 1. বিভিন্ন ফাইবারের পরিমাপের নির্ভুলতার কারণে, একটি অতিরিক্ত +/-1 dB ওঠানামা, বা একটি +/- 3 dB মোট নির্ভুলতা থাকতে পারে। |
|||||
