উৎপত্তি স্থল:
উহান চীন
পরিচিতিমুলক নাম:
Springtek
সাক্ষ্যদান:
ISO9001 RoHS FCC CE
মডেল নম্বার:
S-QS4085M01-CD

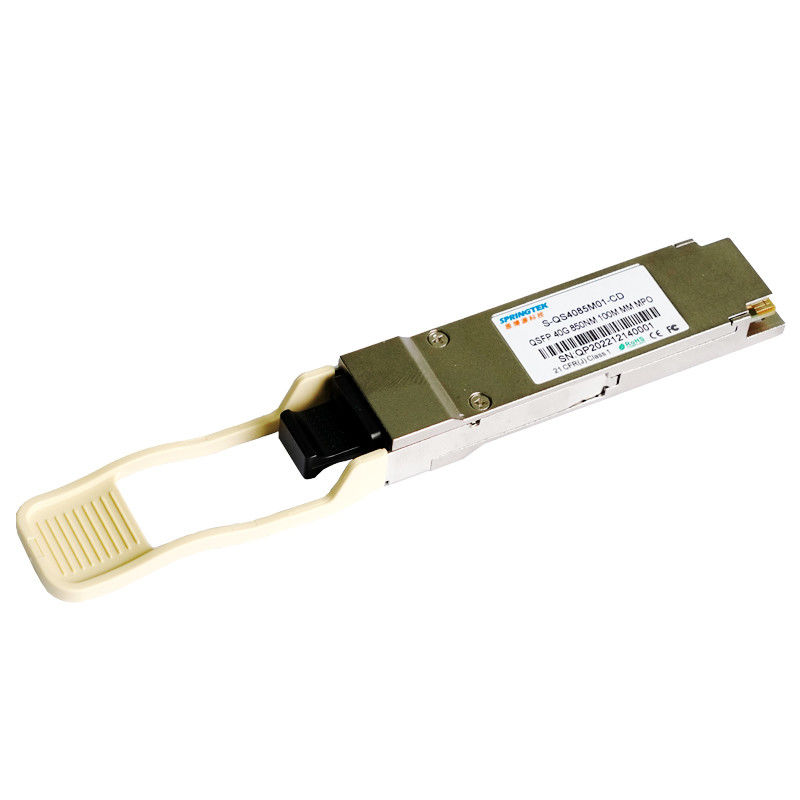

40G MM সামঞ্জস্যপূর্ণ Arista QSFP+ 850nm 100M MPO অপটিক্যাল ট্রান্সসিভার মডিউল
তথ্য বিন্যাস
অংশ সংখ্যা | পণ্যের বর্ণনা |
S-QS4085M01-CD | QSFP+, 40Gbps, 850nm, MM, MPO,100m, 0ºC~+70ºC, DDM সহ |
বর্ণনা
Springtek 40G SR4 QSFP+ ট্রান্সসিভার 100m পর্যন্ত OM3 MMF-এর উপরে 10G SR লিঙ্ক ভাঙা সহ 40G ইথারনেটের প্রয়োজনীয়তা মেটাতে ডিজাইন করা হয়েছে।এটি QSFP+ MSA, IEEE 802.3ba-এর সাথে সঙ্গতিপূর্ণ।এটি একটি একক 3.3V পাওয়ার সাপ্লাই সহ সাশ্রয়ী, কম শক্তি খরচ।উচ্চতর ইএমআই পারফরম্যান্সের জন্য এটি অল-মেটাল এবং কমপ্যাক্ট আকারের হাউজিং দিয়ে তৈরি।
বৈশিষ্ট্য
একক +3.3V পাওয়ার সাপ্লাই
অপারেটিং তাপমাত্রা: 0 থেকে +70 ডিগ্রি সেলসিয়াস
RoHS অনুগত (লিড মুক্ত)
অ্যাপ্লিকেশন
40G-IB-QDR /20G-IB-DDR / 10G-IB-SDR ইনফনিব্যান্ড
ব্রেকআউট 4 x 10GBASE-SR
পরম সর্বোচ্চ রেটিং
প্যারামিটার | প্রতীক | মিন | টাইপ | সর্বোচ্চ | ইউনিট |
পাওয়ার সাপ্লাই ভোল্টেজ | ভিসিসি | -0.5 | 4 | ভি | |
স্টোরেজ তাপমাত্রা পরিসীমা | টি.এস | -40 | 85 | °সে | |
আপেক্ষিক আর্দ্রতা - সঞ্চয়স্থান | আরএইচএস | 0 | 95 | % | |
আপেক্ষিক আর্দ্রতা - অপারেটিং | আরএইচও | 0 | 85 | % |
প্রস্তাবিত অপারেটিং শর্তাবলী
প্যারামিটার | প্রতীক | মিন | টাইপ | সর্বোচ্চ | ইউনিট |
কেস অপারেটিং তাপমাত্রা পরিসীমা | Tc | 0 | - | 70 | °সে |
পাওয়ার সাপ্লাই ভোল্টেজ | ভিcc | 3.14 | 3.3 | 3.46 | ভি |
মোট শক্তি খরচ | পৃ | - | - | 1.5 | ডব্লিউ |
ডেটা রেট | বি.আর | - | 10.3125 | - | জিবিপিএস |
বৈদ্যুতিক বৈশিষ্ট্য
প্যারামিটার | প্রতীক | মিন | টাইপ | সর্বোচ্চ | ইউনিট | বিঃদ্রঃ | ||
ডিফারেনশিয়াল ইনপুট ভোল্টেজ সুইং | ভিভিতরে | 180 | - | 1200 | mV | |||
Tx ডিফারেনশিয়াল ইনপুট ইমপেন্ডেন্স | জেডভিতরে | - | 100 | - | Ω | |||
ডিফারেনশিয়াল ইনপুট রিটার্ন ক্ষতি | প্রতি IEEE P802.3ba 86A.4.1.1 | dB | 10MHz থেকে 11.1GHz | |||||
সাধারণ-মোড ইনপুট রিটার্ন ক্ষতির পার্থক্য | 10 | - | - | dB | 10MHz থেকে 11.1GHz | |||
J2 জিটার সহনশীলতা | J2T | 0.17 | - | - | UI | প্রতি IEEE P802.3ba 86A.4.1 | ||
J9 জিটার সহনশীলতা | J9T | 0.29 | - | - | UI | |||
রিসিভার বৈদ্যুতিক বৈশিষ্ট্য | ||||||||
প্যারামিটার | প্রতীক | মিন | টাইপ | সর্বোচ্চ | ইউনিট | |||
ডিফারেনশিয়াল আউটপুট ভোল্টেজ সুইং | ভিআউট | 300 | - | 900 | mV | |||
Rx ডিফারেনশিয়াল আউটপুট ইমপেন্ডেন্স | জেডআউট | - | 100 | - | Ω | |||
ডিফারেনশিয়াল আউটপুট রিটার্ন ক্ষতি | প্রতি IEEE P802.3ba 86A.4.2.1 | dB | 10MHz থেকে 11.1GHz | |||||
সাধারণ মোড আউটপুট রিটার্ন ক্ষতি | প্রতি IEEE P802.3ba 86A.4.2.2 | dB | 10MHz থেকে 11.1GHz | |||||
আউটপুট স্থানান্তর সময়, 20% থেকে 80% | 28 | - | - | পুনশ্চ | প্রতি IEEE P802.3ba 86A.4.2 | |||
J2 জিটার আউটপুট | J2O | - | - | 0.42 | UI | |||
J9 জিটার আউটপুট | J9O | - | - | 0.65 | UI |
অপটিক্যাল বৈশিষ্ট্য
প্যারামিটার | প্রতীক | মিন | টাইপ | সর্বোচ্চ | ইউনিট | মন্তব্য |
ট্রান্সমিটার বৈশিষ্ট্য | ||||||
লেজারের ধরন | ভিসিএসইএল | |||||
কেন্দ্র তরঙ্গদৈর্ঘ্য | λ | 840 | 850 | 860 | nm | |
RMS বর্ণালী প্রস্থ | ∆λ | - | - | 0.4 | nm | |
গড় লঞ্চ পাওয়ার, প্রতিটি লেন | পৃআউট | -7.6 | - | 2.4 | dBm | |
যে কোনো মধ্যে লঞ্চ শক্তি পার্থক্য দুই লেন (ওএমএ) |
ডিপিএক্স | - | - | 4 | dB | |
পিক পাওয়ার, প্রতিটি লেন | পিপিএক্স | - | - | 4 | dBm | |
বিলুপ্তির অনুপাত | ইআর | 3 | - | - | dB | |
ট্রান্সমিটার বিচ্ছুরণ শাস্তি | টিডিপি | -- | -- | 3.5 | dB | |
অফ ট্রান্সমিটারের গড় লঞ্চ পাওয়ার, প্রতিটি লেন | পৃবন্ধ | - | - | -30 | dBm | |
অপটিক্যাল রিটার্ন ক্ষতি সহনশীলতা | ওআরএল | - | - | 12 | dB | |
ট্রান্সমিটার আই মাস্ক সংজ্ঞা{X1,X2,X3,Y1,Y2,Y3} |
{0.23,0.34,0.43,0.27,0.35,0.4} | |||||
রিসিভারের বৈশিষ্ট্য | ||||||
প্রতি লেনে রিসিভারের ধরন | পিন | |||||
রিসিভার তরঙ্গদৈর্ঘ্য | λ | 840 | 850 | 860 | nm | |
ইনপুট গ্রহণে গড় শক্তি, প্রতিটি লেন | PXPx | - 9.5 | - | 2.4 | dBm | |
ওএমএতে স্ট্রেসড রিসিভার সংবেদনশীলতা | এসআরএস | - | - | -5.4 | dBm | 1 |
LOS দাবি | লোসা | -30 | - | - | dBm | |
LOS De-Assert | LOSD | - | - | -12 | dBm | |
LOS হিস্টেরেসিস | লোশ | 0.5 | dB | |||
রিসিভার প্রতিফলন | আরএফএল | -12 | dB | |||
মন্তব্য | ||||||
1. একটি PRBS 2 দিয়ে পরিমাপ করা হয়31-1 টেস্ট প্যাটার্ন, @10.3125Gb/s, BER<1E-12। |
