উৎপত্তি স্থল:
উহান চীন
পরিচিতিমুলক নাম:
Springtek
সাক্ষ্যদান:
ISO9001 RoHS FCC CE
মডেল নম্বার:
S-QS4031L2K-CD

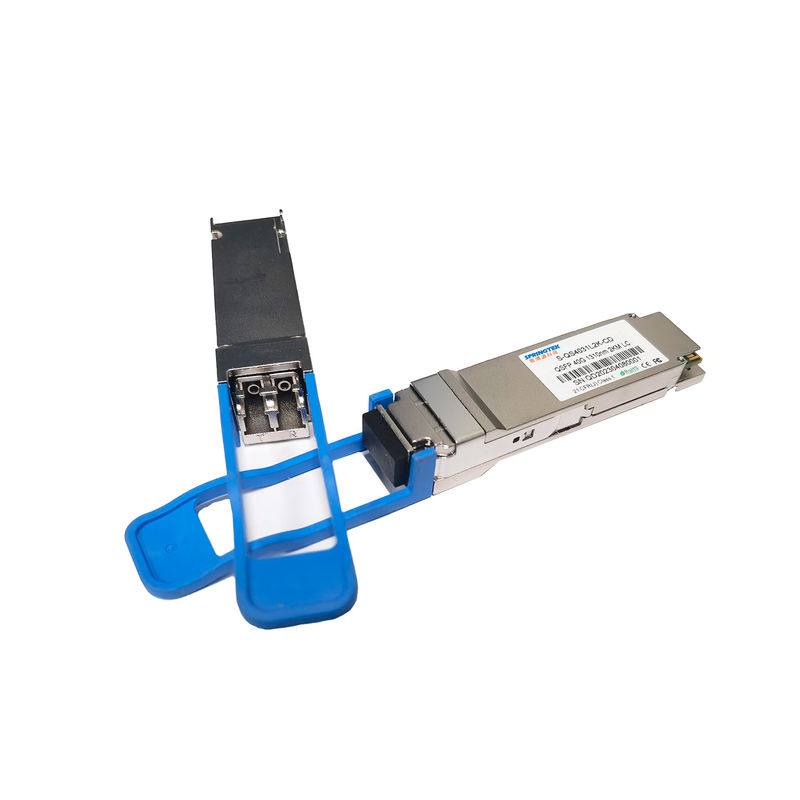

QSFP+ 2KM সামঞ্জস্যপূর্ণ সিসকো অপটিক্যাল মডিউল 40G SMF 1310nm LC ট্রান্সসিভার
তথ্য বিন্যাস
| অংশ সংখ্যা | পণ্যের বর্ণনা |
| S-QS4031L2K-CD | QSFP+, 40Gbps,1310nm, SM,LC,2km, 0ºC ~ +70ºC, DDM সহ |
বর্ণনা
Springtek 40G-IR4 QSFP+ ট্রান্সসিভার 2km পর্যন্ত SMF এর উপর 40G ইথারনেট লিঙ্কের প্রয়োজনীয়তা মেটাতে ডিজাইন করা হয়েছে।এটি QSFP+ MSA, IEEE 802.3ba 40GBase-IR4-এর সাথে সঙ্গতিপূর্ণ।এটি একটি একক 3.3V পাওয়ার সাপ্লাই সহ সাশ্রয়ী, কম শক্তি খরচ।উচ্চতর ইএমআই পারফরম্যান্সের জন্য এটি অল-মেটাল এবং কমপ্যাক্ট আকারের হাউজিং দিয়ে তৈরি।
বৈশিষ্ট্য
প্রতি লেনে 10.3125Gb/s পর্যন্ত বিট রেট সমর্থন করে
ডুপ্লেক্স এলসি ইন্টারফেস
Uncooled 4x10Gbps CWDM ট্রান্সমিটার, PIN অ্যারে ডিটেক্টর
কম শক্তি খরচ <3.5W
একক মোড ফাইবারে (SMF) সর্বাধিক লিঙ্কের দৈর্ঘ্য 2 কিমি
উচ্চতর EMI পারফরম্যান্সের জন্য অল-মেটাল হাউজিং
আইআইসি ম্যানেজমেন্ট ইন্টারফেস
একক +3.3V পাওয়ার সাপ্লাই
অপারেটিং কেস তাপমাত্রা: 0 থেকে 70 ডিগ্রি সেলসিয়াস
RoHS অনুগত (লিড মুক্ত)
অ্যাপ্লিকেশন
উচ্চ গতির অ্যাক্সেস
পরম সর্বোচ্চ রেটিং
| প্যারামিটার | প্রতীক | মিন | টাইপ | সর্বোচ্চ | ইউনিট |
| পাওয়ার সাপ্লাই ভোল্টেজ | ভিসিসি | -0.5 | 4 | ভি | |
| স্টোরেজ তাপমাত্রা পরিসীমা | টি.এস | -40 | 85 | °সে | |
| আপেক্ষিক আর্দ্রতা - সঞ্চয়স্থান | আরএইচএস | 0 | 95 | % | |
| আপেক্ষিক আর্দ্রতা - অপারেটিং | আরএইচও | 0 | 85 | % |
প্রস্তাবিত অপারেটিং শর্তাবলী
| প্যারামিটার | প্রতীক | মিন | টাইপ | সর্বোচ্চ | ইউনিট |
| কেস অপারেটিং তাপমাত্রা পরিসীমা | Tc | 0 | - | 70 | °সে |
| পাওয়ার সাপ্লাই ভোল্টেজ | ভিcc | 3.14 | 3.3 | ৩.৪৭ | ভি |
| মোট শক্তি খরচ | পৃ | - | - | 3.5 | ডব্লিউ |
| লেন প্রতি ডেটা রেট | বি.আর | - | 10.3125 | - | জিবিপিএস |
বৈদ্যুতিক বৈশিষ্ট্য
| ট্রান্সমিটার বৈদ্যুতিক বৈশিষ্ট্য | ||||||
| প্যারামিটার | প্রতীক | মিন | টাইপ | সর্বোচ্চ | ইউনিট | বিঃদ্রঃ |
| ডিফারেনশিয়াল ইনপুট ভোল্টেজ সুইং | ভিভিতরে | 300 | - | 1200 | mV | |
| Tx ডিফারেনশিয়াল ইনপুট ইমপেন্ডেন্স | জেডভিতরে | - | 100 | - | Ω | |
| ডিফারেনশিয়াল ইনপুট রিটার্ন ক্ষতি | প্রতি IEEE P802.3ba 86A.4.1.1 | dB | 10MHz থেকে 11.1GHz | |||
| সাধারণ-মোড ইনপুট রিটার্ন ক্ষতির পার্থক্য | 10 | - | - | dB | 10MHz থেকে 11.1GHz | |
| J2 জিটার সহনশীলতা | J2T | 0.17 | - | - | UI | প্রতি IEEE P802.3ba 86A.4.1 |
| J9 জিটার সহনশীলতা | J9T | 0.29 | - | - | UI | |
| রিসিভার বৈদ্যুতিক বৈশিষ্ট্য | ||||||
| প্যারামিটার | প্রতীক | মিন | টাইপ | সর্বোচ্চ | ইউনিট | |
| ডিফারেনশিয়াল আউটপুট ভোল্টেজ সুইং | ভিআউট | 300 | - | 1200 | mV | |
| Rx ডিফারেনশিয়াল আউটপুট ইমপেন্ডেন্স | জেডআউট | - | 100 | - | Ω | |
| ডিফারেনশিয়াল আউটপুট রিটার্ন ক্ষতি | প্রতি IEEE P802.3ba 86A.4.2.1 | dB | 10MHz থেকে 11.1GHz | |||
| সাধারণ মোড আউটপুট রিটার্ন ক্ষতি | প্রতি IEEE P802.3ba 86A.4.2.2 | dB | 10MHz থেকে 11.1GHz | |||
| আউটপুট স্থানান্তর সময়, 20% থেকে 80% | 28 | - | - | পুনশ্চ | প্রতি IEEE P802.3ba 86A.4.2 | |
| J2 জিটার আউটপুট | J2O | - | - | 0.42 | UI | |
| J9 জিটার আউটপুট | J9O | - | - | 0.65 | UI | |
অপটিক্যাল বৈশিষ্ট্য
| প্যারামিটার | প্রতীক | মিন | টাইপ | সর্বোচ্চ | ইউনিট | মন্তব্য | |
| ট্রান্সমিটার বৈশিষ্ট্য | |||||||
| লেজারের ধরন | CWDM DFB | ||||||
| লেন প্রতি ডেটা রেট | - | - | 10.3125 | - | Gb/s | ||
|
লেন কেন্দ্র তরঙ্গদৈর্ঘ্য
|
λ0 | 1264.5 | 1277.5 | nm | |||
| λ1 | 1284.5 | 1297.5 | |||||
| λ2 | 1304.5 | 1317.5 | |||||
| λ3 | 1324.5 | 1337.5 | |||||
| সাইড-মোড দমন অনুপাত | এসএমএসআর | 30 | - | - | dB | ||
| মোট গড় লঞ্চ পাওয়ার | পৃটি | - | - | 8.3 | dBm | ||
| গড় লঞ্চ পাওয়ার, প্রতিটি লেন | পৃআউট | -7.0 | - | 2.3 | dBm | ||
| অপটিক্যাল মডুলেশন প্রশস্ততা, প্রতিটি লেন | ওএমএ | -4 | - | 3.5 | dBm | ||
| যেকোনো দুই লেনের মধ্যে লঞ্চের শক্তির পার্থক্য (OMA) | - | - | 6.5 | dB | |||
| OMA বিয়োগ TDP, প্রতিটি লেনে পাওয়ার চালু করুন | -4.8 | - | - | dBm | |||
| বিলুপ্তির অনুপাত | ইআর | 3.5 | - | - | dB | ||
| ট্রান্সমিটার বিচ্ছুরণ শাস্তি | টিডিপি | - | - | 2.6 | dB | ||
| অফ ট্রান্সমিটারের গড় লঞ্চ পাওয়ার, প্রতিটি লেন | POFF | - | - | -30 | dBm | ||
| আপেক্ষিক তীব্রতা গোলমাল | RIN | - | - | -128 | dB/Hz | ||
| অপটিক্যাল রিটার্ন ক্ষতি সহনশীলতা | - | - | 20 | dB | |||
| ট্রান্সমিটার প্রতিফলন | - | - | -12 | dB | |||
| ট্রান্সমিটার আই মাস্ক সংজ্ঞা | IEEE802.3ba এর সাথে সঙ্গতিপূর্ণ | ||||||
| রিসিভারের বৈশিষ্ট্য | |||||||
| রিসিভার টাইপ | পিন | ||||||
| লেন প্রতি ডেটা রেট | - | 10.3125 | - | Gb/s | |||
| লেন কেন্দ্র তরঙ্গদৈর্ঘ্য | λ0 | 1264.5 | 1277.5 | nm | |||
| λ1 | 1284.5 | 1297.5 | |||||
| λ2 | 1304.5 | 1317.5 | |||||
| λ3 | 1324.5 | 1337.5 | |||||
| গড় পাওয়ার পাওয়ার, প্রতিটি লেন | পিন 1 | -13.7 | - | 2.3 | dBm | ||
| ক্ষতি থ্রেশহোল্ড | ডিটি | 3.3 | - | - | dBm | ||
| রিসিভার পাওয়ার (ওএমএ), প্রতিটি লেন (সর্বোচ্চ) | - | - | 3.5 | dBm | |||
| যেকোনো দুটি লেনের মধ্যে পাওয়ার পাওয়ারের পার্থক্য (OMA) (সর্বোচ্চ) | - | - | 7.5 | dB | |||
| রিসিভার সংবেদনশীলতা (OMA), প্রতিটি লেন (সর্বোচ্চ) | সেন ১ | - | - | -11.5 | dBm | 1 | |
| স্ট্রেসড রিসিভার সংবেদনশীলতা (ওএমএ), প্রতিটি লেন (সর্বোচ্চ) | সেন ১ | - | - | -9.6 | dBm | ||
| রিসিভার 3dB বৈদ্যুতিক উপরের কাটঅফ ফ্রিকোয়েন্সি, প্রতিটি লেন | - | - | 12.3 | GHz | |||
| রিসিভার প্রতিফলন | আরএফএল | - | - | -26 | dB | ||
| LOS দাবি | লোসা | -30 | - | - | dBm | ||
| LOS De-Assert | LOSD | - | - | -15 | dBm | ||
| LOS হিস্টেরেসিস | লোশ | 0.5 | 3 | 5 | dB | ||
| মন্তব্য | |||||||
| 1. BER=1E-12, PRBS31@10.3125Gbps দিয়ে মাপা | |||||||
