উৎপত্তি স্থল:
উহান চীন
পরিচিতিমুলক নাম:
Springtek
সাক্ষ্যদান:
ISO9001 RoHS FCC CE
মডেল নম্বার:
S-QS4031M2K-CD

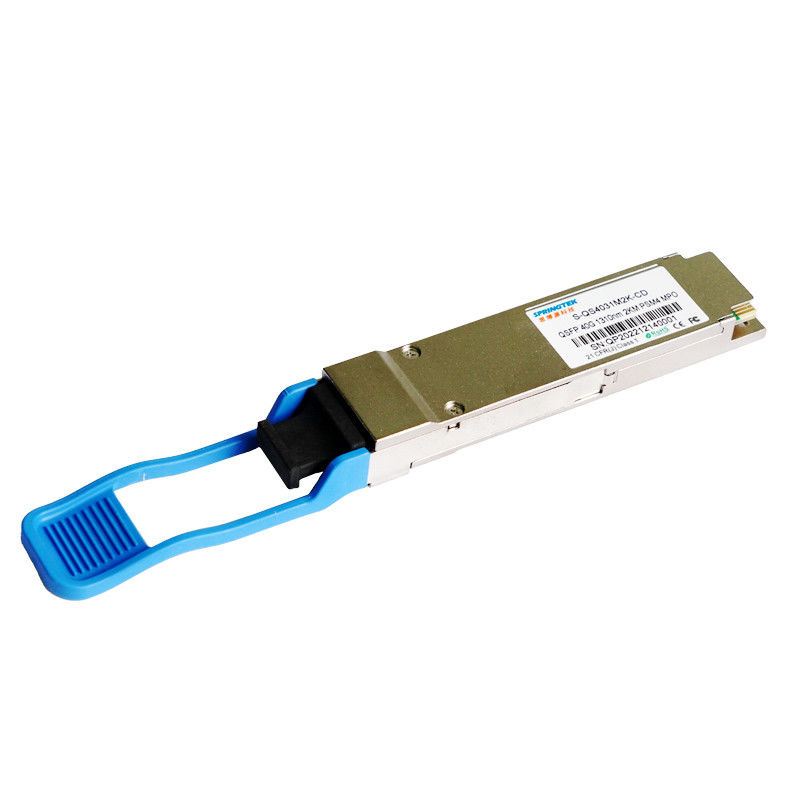

Nokia 40G 1310nm 2KM সামঞ্জস্যপূর্ণ অপটিক্যাল মডিউল QSFP+ PSM4 MPO ট্রান্সসিভার
তথ্য বিন্যাস
| অংশ সংখ্যা | পণ্যের বর্ণনা |
|
S-QS4031M2K-CD |
QSFP+, 40Gbps,PSM4,1310nm, SM, MPO, 2km, 0ºC ~ +70ºC, DDM সহ |
বর্ণনা
স্প্রিংটেক QSFP+40G-PSM4ট্রান্সসিভার 2km পর্যন্ত SMF এর উপর 40G ইথারনেট লিঙ্কের প্রয়োজনীয়তা মেটাতে ডিজাইন করা হয়েছে।এটি QSFP+ MSA, IEEE 802.3ba-এর সাথে সঙ্গতিপূর্ণ।এটি একটি একক 3.3V পাওয়ার সাপ্লাই সহ সাশ্রয়ী, কম শক্তি খরচ।উচ্চতর ইএমআই পারফরম্যান্সের জন্য এটি অল-মেটাল এবং কমপ্যাক্ট আকারের হাউজিং দিয়ে তৈরি।
বৈশিষ্ট্য
অ্যাপ্লিকেশন
মান
পরম সর্বোচ্চ রেটিং
| প্যারামিটার | প্রতীক | মিন | টাইপ | সর্বোচ্চ | ইউনিট |
| পাওয়ার সাপ্লাই ভোল্টেজ | ভিসিসি | 0 | 3.8 | ভি | |
| স্টোরেজ তাপমাত্রা পরিসীমা | টি.এস | -40 | 85 | °সে | |
| আপেক্ষিক আর্দ্রতা - সঞ্চয়স্থান | আরএইচএস | 0 | 95 | % | |
| আপেক্ষিক আর্দ্রতা - অপারেটিং | আরএইচও | 0 | 85 | % |
প্রস্তাবিত অপারেটিং শর্তাবলী
| প্যারামিটার | প্রতীক | মিন | টাইপ | সর্বোচ্চ | ইউনিট |
| কেস অপারেটিং তাপমাত্রা পরিসীমা | Tc | 0 | - | 70 | °সে |
| পাওয়ার সাপ্লাই ভোল্টেজ | ভিcc | 3.14 | 3.3 | ৩.৪৭ | ভি |
| মোট শক্তি খরচ | পৃ | - | - | 3.5 | ডব্লিউ |
| লেন প্রতি ডেটা রেট | বি.আর | - | 10.3125 | - | জিবিপিএস |
বৈদ্যুতিক বৈশিষ্ট্য
| ট্রান্সমিটার বৈদ্যুতিক বৈশিষ্ট্য | ||||||
| প্যারামিটার | প্রতীক | মিন | টাইপ | সর্বোচ্চ | ইউনিট | বিঃদ্রঃ |
| ডিফারেনশিয়াল ইনপুট ভোল্টেজ সুইং | ভিভিতরে | 200 | - | 800 | mV | |
| Tx ডিফারেনশিয়াল ইনপুট ইমপেন্ডেন্স | জেডভিতরে | - | 100 | - | Ω | |
| ডিফারেনশিয়াল ইনপুট রিটার্ন ক্ষতি | প্রতি IEEE P802.3ba 86A.4.1.1 | dB | 10MHz থেকে 11.1GHz | |||
| সাধারণ-মোড ইনপুট রিটার্ন ক্ষতির পার্থক্য | 10 | - | - | dB | 10MHz থেকে 11.1GHz | |
| J2 জিটার সহনশীলতা | J2T | 0.17 | - | - | UI | প্রতি IEEE P802.3ba 86A.4.1 |
| J9 জিটার সহনশীলতা | J9T | 0.29 | - | - | UI | |
| রিসিভার বৈদ্যুতিক বৈশিষ্ট্য | ||||||
| প্যারামিটার | প্রতীক | মিন | টাইপ | সর্বোচ্চ | ইউনিট | |
| ডিফারেনশিয়াল আউটপুট ভোল্টেজ সুইং | ভিআউট | 400 | - | 850 | mV | |
| Rx ডিফারেনশিয়াল আউটপুট ইমপেন্ডেন্স | জেডআউট | - | 100 | - | Ω | |
| ডিফারেনশিয়াল আউটপুট রিটার্ন ক্ষতি | প্রতি IEEE P802.3ba 86A.4.2.1 | dB | 10MHz থেকে 11.1GHz | |||
| সাধারণ মোড আউটপুট রিটার্ন ক্ষতি | প্রতি IEEE P802.3ba 86A.4.2.2 | dB | 10MHz থেকে 11.1GHz | |||
| আউটপুট স্থানান্তর সময়, 20% থেকে 80% | 28 | - | - | পুনশ্চ | প্রতি IEEE P802.3ba 86A.4.2 | |
| J2 জিটার আউটপুট | J2O | - | - | 0.42 | UI | |
| J9 জিটার আউটপুট | J9O | - | - | 0.65 | UI | |
অপটিক্যাল বৈশিষ্ট্য
| প্যারামিটার | প্রতীক | মিন | টাইপ | সর্বোচ্চ | ইউনিট | মন্তব্য | |
| ট্রান্সমিটার বৈশিষ্ট্য | |||||||
| লেজারের ধরন | ডিএফবি | ||||||
| লেন প্রতি ডেটা রেট | - | - | 10.3125 | - | Gb/s | ||
| লেন কেন্দ্র তরঙ্গদৈর্ঘ্য | λ0 | 1260 | 1360 | nm | |||
| সাইড-মোড দমন অনুপাত | এসএমএসআর | 30 | - | - | dB | ||
| মোট গড় লঞ্চ পাওয়ার | পিটি | - | - | 5 | dBm | ||
| গড় লঞ্চ পাওয়ার, প্রতিটি লেন | POUT | -8.2 | - | 0.5 | dBm | ||
| অপটিক্যাল মডুলেশন প্রশস্ততা, প্রতিটি লেন | ওএমএ | -5.2 | - | 2.0 | dBm | ||
| যেকোনো দুই লেনের মধ্যে লঞ্চের শক্তির পার্থক্য (OMA) | - | - | 5 | dB | |||
| OMA বিয়োগ TDP, প্রতিটি লেনে পাওয়ার চালু করুন | -4.8 | - | - | dBm | |||
| বিলুপ্তির অনুপাত | ইআর | 3.5 | - | - | dB | ||
| ট্রান্সমিটার বিচ্ছুরণ শাস্তি | টিডিপি | - | - | 2.6 | dB | ||
|
অফ ট্রান্সমিটারের গড় লঞ্চ পাওয়ার, প্রতিটি লেন |
POFF | - | - | -30 | dBm | ||
| আপেক্ষিক তীব্রতা গোলমাল | RIN | - | - | -128 | dB/Hz | ||
| অপটিক্যাল রিটার্ন ক্ষতি সহনশীলতা | - | - | 12 | dB | |||
| ট্রান্সমিটার আই মাস্ক সংজ্ঞা | IEEE802.3ba এর সাথে সঙ্গতিপূর্ণ | ||||||
| রিসিভারের বৈশিষ্ট্য | |||||||
| রিসিভার টাইপ | পিন | ||||||
| লেন কেন্দ্র তরঙ্গদৈর্ঘ্য | λ | 1260 | 1360 | nm | |||
| গড় পাওয়ার পাওয়ার, প্রতিটি লেন | পিন 1 | -12.6 | - | 2.3 | dBm | ||
| ক্ষতি থ্রেশহোল্ড | ডিটি | 3 | - | - | dBm | ||
| রিসিভার সংবেদনশীলতা (OMA), প্রতিটি লেন (সর্বোচ্চ) | সেন ১ | - | - | -12.6 | dBm | 1 | |
| LOS দাবি | লোসা | -30 | - | - | dBm | ||
| LOS De-Assert | LOSD | - | - | -15 | dBm | ||
| LOS হিস্টেরেসিস | লোশ | 0.5 | - | 6 | dB | ||
| মন্তব্য | |||||||
| 1. BER=1E-12, PRBS31@10.3125Gbps দিয়ে পরিমাপ করা হয়েছে | |||||||
