উৎপত্তি স্থল:
উহান চীন
পরিচিতিমুলক নাম:
Springtek
সাক্ষ্যদান:
ISO9001 RoHS FCC CE
মডেল নম্বার:
S-QP1AL4L80-CD

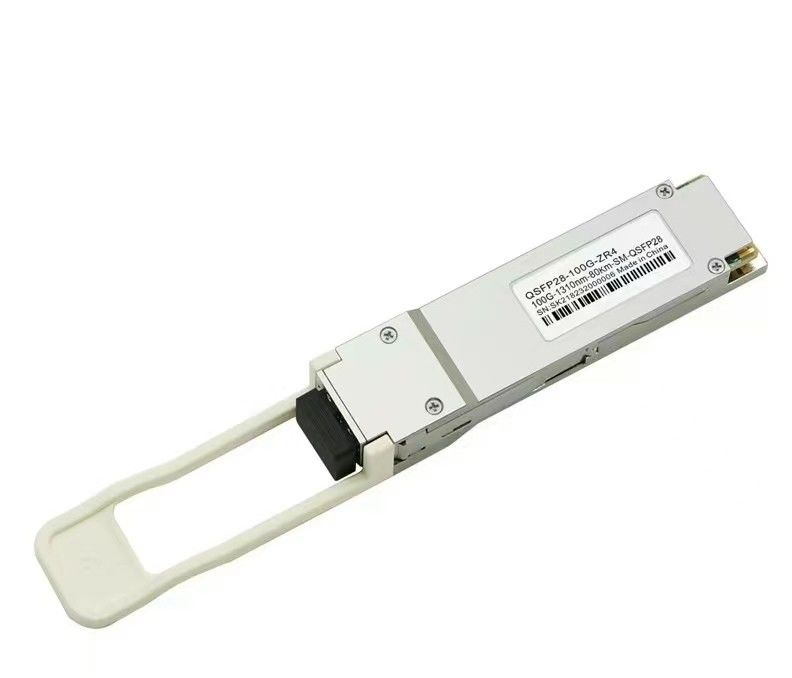

সিসকো সামঞ্জস্যপূর্ণ 100Gbps QSFP28 ZR 1294 -1310nm 80Km অপটিক্যাল ট্রান্সসিভার মডিউল
তথ্য বিন্যাস
| অংশ সংখ্যা | পণ্যের বর্ণনা |
| S-QP1AL4L80-CD | QSFP28, 100Gbps,ZR4,1294-1310nm, SM, LC,80km, ,0ºC~+70ºC, DDM সহ |
বর্ণনা
Springtek 100G QSFP28 ZR4 80km অপটিক্যাল যোগাযোগ অ্যাপ্লিকেশনের জন্য ডিজাইন করা হয়েছে।এই মডিউলটিতে 4-লেনের অপটিক্যাল ট্রান্সমিটার, 4-লেনের অপটিক্যাল রিসিভার এবং 2টি তারের সিরিয়াল ইন্টার-ফেস সহ মডিউল পরিচালনা ব্লক রয়েছে।অপটিক্যাল সিগন্যালগুলি একটি ইন্ডাস্ট্রি স্ট্যান্ডার্ড এলসি সংযোগকারীর মাধ্যমে একক-মোড ফাইবারে মাল্টিপ্লেক্স করা হয়।
বৈশিষ্ট্য
অ্যাপ্লিকেশন
পরম সর্বোচ্চ রেটিং
| প্যারামিটার | প্রতীক | মিন | টাইপ | সর্বোচ্চ | ইউনিট |
| পাওয়ার সাপ্লাই ভোল্টেজ | ভিসিসি | -0.3 | 3.6 | ভি | |
| স্টোরেজ তাপমাত্রা পরিসীমা | টি.এস | -40 | 85 | °সে | |
| আপেক্ষিক আদ্রতা | আরএইচ | 15 | 85 | % | |
| ক্ষতির থ্রেশহোল্ড, প্রতিটি লেন | THd | 6.5 | dBm |
প্রস্তাবিত অপারেটিং শর্তাবলী
| প্যারামিটার | প্রতীক | মিন | টাইপ | সর্বোচ্চ | ইউনিট |
| কেস অপারেটিং তাপমাত্রা পরিসীমা | Tc | 0 | - | 70 | °সে |
| পাওয়ার সাপ্লাই ভোল্টেজ | ভিcc | 3.14 | 3.3 | ৩.৪৭ | ভি |
| G.652 এর সাথে লিঙ্ক দূরত্ব | পৃ | - | - | 80 | কিমি |
| ডেটা রেট | বি.আর | - | 25.78125 | - | জিবিপিএস |
বৈদ্যুতিক বৈশিষ্ট্য
| প্যারামিটার | প্রতীক | মিন | টাইপ | সর্বোচ্চ | ইউনিট | বিঃদ্রঃ |
| বিদ্যুৎ অপচয় | 6.5 | ডব্লিউ | ||||
| বিদ্যুত সরবরাহ | আইসিসি | 1.8759 | ক | স্থির অবস্থা | ||
| ট্রান্সমিটার | ||||||
| ডেটা রেট, প্রতিটি লেন | 25.78125 | জিবিপিএস | ||||
| ডিফারেনশিয়াল ভোল্টেজ pk-pk | ভিপিপি | 900 | mV | 1 MHz এ | ||
| কমন মোড ভোল্টেজ | ভিসিএম | -350 | 2850 | mV | ||
| স্থানান্তর সময় | Trise/Tfall | 10 | পুনশ্চ | 20%~80% | ||
| ডিফারেনশিয়াল টার্মিনেশন রি-সিস্ট্যান্স অমিল | 10 | % | ||||
| চোখের প্রস্থ | EW15 | 0.46 | UI | |||
| চোখের উচ্চতা | EH15 | 95 | mV | |||
| রিসিভার | ||||||
| ডেটা রেট, প্রতিটি লেন | 25.78125 | জিবিপিএস | ||||
| ডিফারেনশিয়াল টার্মিনেশন রি-সিস্ট্যান্স অমিল | 10 | % | 1 MHz এ | |||
| ডিফারেনশিয়াল আউটপুট ভোল্টেজ সুইং | Vout, পিপি | 900 | mV | |||
| কমন মোড নয়েজ, আরএমএস | ভিআরএমএস | 17.5 | mV | |||
| স্থানান্তর সময় | Trise/Tfall | 12 | পুনশ্চ | 20%~80% | ||
| চোখের প্রস্থ | EW15 | 0.57 | UI | |||
| চোখের উচ্চতা | EH15 | 228 | mV | |||
অপটিক্যাল বৈশিষ্ট্য
| প্যারামিটার | প্রতীক | মিন | টাইপ | সর্বোচ্চ | ইউনিট | মন্তব্য |
| ট্রান্সমিটার বৈশিষ্ট্য | ||||||
| প্রতি লেনে সিগন্যালিং রেট | 25.78125 | জিবিডি | 1 | |||
| লেন কেন্দ্র তরঙ্গদৈর্ঘ্য (পরিসীমা) | λ | 1294.53 | 1295.56 | 1296.59 | nm | |
| 1299.02 | 1300.05 | 1301.09 | ||||
| 1303.54 | 1304.58 | 1305.63 | ||||
| 1308.09 | 1309.14 | 1310.19 | ||||
| সাইড মোড দমন অনুপাত | এসএমএসআর | 30 | - | - | dB | |
| মোট গড় লঞ্চ পাওয়ার | PTOTAL | ৮.০ | 12.5 | dBm | ||
| গড় লঞ্চ পাওয়ার, প্রতিটি লেন | POUT | 2.0 | 6.5 | dBm | ||
|
মধ্যে লঞ্চ শক্তি পার্থক্য যে কোন দুটি লেন (গড় এবং OMA) |
- | 3 | dBm | |||
| অফ ট্রান্সমিটারের গড় লঞ্চ পাওয়ার, প্রতিটি লেন | POFF | - | - | -30 | dBm | |
| বিলুপ্তির অনুপাত | ইআর | 6 | - | - | dB | |
| রিন ওমা | 130 | dB/Hz | ||||
| অপটিক্যাল রিটার্ন ক্ষতি সহনশীলতা | 20 | dB | ||||
| প্রতিফলন প্রেরণ | আরএফএল | - | - | -12 | dB | |
| মাস্ক মার্জিন | 5 | * | * | % | ||
|
আউটপুট আই মাস্ক সংজ্ঞা {X1,X2,X3,Y1,Y2,Y3} |
{0.25,0.4,0.45,0.25,0.28,0.4} | |||||
| রিসিভারের বৈশিষ্ট্য | ||||||
| প্রতি লেনে সিগন্যালিং রেট | 25.78125 | জিবিডি | ||||
| লেন কেন্দ্র তরঙ্গদৈর্ঘ্য (পরিসীমা) | λ | 1294.53 | 1295.56 | 1296.59 | nm | |
| 1299.02 | 1300.05 | 1301.09 | ||||
| 1303.54 | 1304.58 | 1305.63 | ||||
| 1308.09 | 1309.14 | 1310.19 | ||||
| গড় রিসিভার শক্তি, প্রতিটি লেন | THd | -28 | -7 | dBm | 1 | |
| রিসিভার পাওয়ার, প্রতিটি লেন (ওএমএ) | -7 | dBm | ||||
| রিসিভার প্রতিফলন | SenOMA1 | -26 | dB | 1 | ||
| রিসিভার সংবেদনশীলতা গড়, প্রতিটি লেন | SenOMA2 | -28 | dBm | 2 | ||
|
রিসিভার 3 dB বৈদ্যুতিক উপরের কাটঅফ ফ্রিকোয়েন্সি, প্রতিটি লেন |
লোসা | 31 | GHz | |||
| ক্ষতি থ্রেশহোল্ড, প্রতিটি লেন | LOSD | 6.5 | dBm | |||
| LOS দাবি | লোশ | -40 | dBm | |||
| LOS ডেজার্ট | -29 | dBm | ||||
| LOS হিস্টেরেসিস | 0.5 | dB | ||||
| মন্তব্য | ||||||
| 1. সংবেদনশীলতা FEC এর সাথে BER@5E-5 এ নির্দিষ্ট করা হয়েছে | ||||||
