উৎপত্তি স্থল:
উহান চীন
পরিচিতিমুলক নাম:
Springtek
সাক্ষ্যদান:
ISO9001 RoHS FCC CE
মডেল নম্বার:
S-QP1AL4L10-CD-OTU

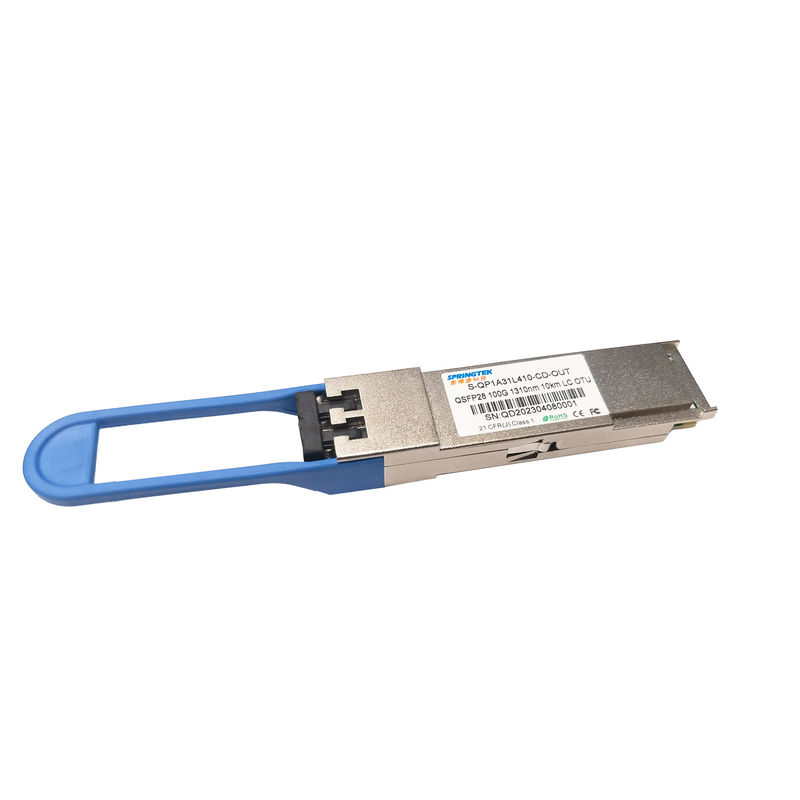

100Gbps Cisco 10Km OTU4 QSFP28 LR4 1294 -1310nm LC সামঞ্জস্যপূর্ণ অপটিক্যাল ট্রান্সসিভার মডিউল
তথ্য বিন্যাস
| অংশ সংখ্যা | পণ্যের বর্ণনা |
|
S-QP1AL4L10-CD-OTU4 |
QSFP28, 100G/112Gbps,1294 -1310 nm, OTU4, LC,10km, 0ºC~+70ºC, DDM সহ, |
বর্ণনা
Springtek 100GBase QSFP28-LR4-OTU4 10km অপটিক্যাল যোগাযোগ অ্যাপ্লিকেশনের জন্য ডিজাইন করা হয়েছে।এই মডিউলটিতে 4-লেনের DFB অপটিক্যাল ট্রান্সমিটার, 4-লেনের অপটিক্যাল রিসিভার এবং 2টি তারের সিরিয়াল ইন্টারফেস সহ মডিউল পরিচালনা ব্লক রয়েছে।অপটিক্যাল সিগন্যালগুলি একটি ইন্ডাস্ট্রি স্ট্যান্ডার্ড এলসি সংযোগকারীর মাধ্যমে একক-মোড ফাইবারে মাল্টিপ্লেক্স করা হয়।
বৈশিষ্ট্য
অ্যাপ্লিকেশন
পরম সর্বোচ্চ রেটিং
| প্যারামিটার | প্রতীক | মিন | টাইপ | সর্বোচ্চ | ইউনিট |
| পাওয়ার সাপ্লাই ভোল্টেজ | ভিসিসি | -0.5 | 4 | ভি | |
| স্টোরেজ তাপমাত্রা পরিসীমা | টি.এস | -40 | 85 | °সে | |
| আপেক্ষিক আর্দ্রতা - সঞ্চয়স্থান | আরএইচএস | 0 | 95 | % | |
| আপেক্ষিক আর্দ্রতা - অপারেটিং | আরএইচও | 0 | 85 | % |
প্রস্তাবিত অপারেটিং শর্তাবলী
| প্যারামিটার | প্রতীক | মিন | টাইপ | সর্বোচ্চ | ইউনিট |
| কেস অপারেটিং তাপমাত্রা পরিসীমা | Tc | 0 | - | 70 | °সে |
| পাওয়ার সাপ্লাই ভোল্টেজ | ভিcc | 3.14 | 3.3 | ৩.৪৭ | ভি |
| মোট শক্তি খরচ | পৃ | - | - | 3.5 | ডব্লিউ |
| ডেটা রেট | বি.আর | - | 27.9525 | - | জিবিপিএস |
বৈদ্যুতিক বৈশিষ্ট্য
| ট্রান্সমিটার বৈদ্যুতিক বৈশিষ্ট্য | |||||
| প্যারামিটার | প্রতীক | মিন | টাইপ | সর্বোচ্চ | ইউনিট |
| ডিফারেনশিয়াল ইনপুট ভোল্টেজ সুইং | ভিভিতরে | 180 | - | 900 | mV |
| Tx ডিফারেনশিয়াল ইনপুট ইমপেন্ডেন্স | জেডভিতরে | - | 100 | - | Ω |
| ডিফারেনশিয়াল ইনপুট রিটার্ন ক্ষতি | প্রতি 100Gbase-LR4 | dB | |||
| সাধারণ মোড ইনপুট রিটার্ন ক্ষতি | প্রতি 100Gbase-LR4 | dB | |||
| রিসিভার বৈদ্যুতিক বৈশিষ্ট্য | |||||
| প্যারামিটার | প্রতীক | মিন | টাইপ | সর্বোচ্চ | ইউনিট |
| ডিফারেনশিয়াল আউটপুট ভোল্টেজ সুইং | ভিআউট | 300 | - | 850 | mV |
| Rx ডিফারেনশিয়াল আউটপুট ইমপেন্ডেন্স | জেডআউট | - | 100 | - | Ω |
| ডিফারেনশিয়াল আউটপুট রিটার্ন ক্ষতি | প্রতি 100Gbase-LR4 | dB | |||
| সাধারণ মোড আউটপুট রিটার্ন ক্ষতি | প্রতি 100Gbase-LR4 | dB | |||
অপটিক্যাল বৈশিষ্ট্য
| প্যারামিটার | প্রতীক | মিন | টাইপ | সর্বোচ্চ | ইউনিট | মন্তব্য | |
| ট্রান্সমিটার বৈশিষ্ট্য | |||||||
| প্রতি লেনে সিগন্যালিং রেট | 27.9525± 100 পিপিএম | জিবিডি | 1 | ||||
| লেন কেন্দ্র তরঙ্গদৈর্ঘ্য (পরিসীমা) | λ | 1294.53 | - | 1296.59 | nm | ||
| 1299.02 | - | 1301.09 | |||||
| 1303.54 | - | 1305.63 | |||||
| 1308.09 | - | 1310.19 | |||||
| মোট গড় লঞ্চ শক্তি | পাউট | - | - | 10.5 | dBm | ||
| প্রতি লেনে OMA প্রেরণ করুন | TxOMA | -1.3 | - | 4.5 | dBm | ||
| লেন প্রতি গড় লঞ্চ পাওয়ার | TXPx | -0.6 | - | 4 | dBm | ||
| বিলুপ্তির অনুপাত | ইআর | 4 | - | - | dB | ||
| সাইডমোড দমন অনুপাত | এসএমএসআর | 30 | - | - | dB | ||
| আপেক্ষিক তীব্রতা গোলমাল | RIN | - | - | -130 | dB/Hz | ||
| ট্রান্সমিটার প্রতিফলন প্রতিফলন | - | - | -12 | dB | |||
|
ট্রান্সমিটার আই মাস্ক সংজ্ঞা {X1, X2, X3, Y1, Y2, Y3} |
{0.25, 0.4, 0.45, 0.25, 0.28, 0.4} | 2 | |||||
| রিসিভারের বৈশিষ্ট্য | |||||||
| প্রতি লেনে সিগন্যালিং রেট | 27.9525± 100 পিপিএম | জিবিডি | 3 | ||||
| লেন কেন্দ্র তরঙ্গদৈর্ঘ্য (পরিসীমা) | λ | 1294.53 | - | 1296.59 | nm | ||
| 1299.02 | - | 1301.09 | |||||
| 1303.54 | - | 1305.63 | |||||
| 1308.09 | - | 1310.19 | |||||
| লেন প্রতি গড় পাওয়ার পাওয়ার | আরএক্সপিএক্স | -8.6 | - | 4.5 | dBm | 4 | |
| লেন প্রতি রিসিভার সংবেদনশীলতা (OMA) | Rxsens | - | - | -8.4 | dBm | ||
| রিসিভার প্রতিফলন | - | - | -26 | dB | |||
| LOS | অপটিক্যাল ডি-অ্যাসার্ট | পিডি | - | - | -11.6 | dBm | |
| অপটিক্যাল অ্যাসার্ট | পা | -24 | - | - | |||
| LOS হিস্টেরেসিস | 0.5 | - | 6 | dB | |||
| মন্তব্য | |||||||
|
1. ট্রান্সমিটার প্রতিটি চ্যানেলে 25.78125Gbps এ কাজ করে। 2. হিট অনুপাত 5x10-5. 3. প্রতিটি চ্যানেল 25.78125Gbps এ রিসিভার কাজ করে। 4. পাওয়ার মান এবং শক্তি সঠিকতা সব চ্যানেল চালু আছে. |
|||||||
