উৎপত্তি স্থল:
উহান চীন
পরিচিতিমুলক নাম:
Springtek
সাক্ষ্যদান:
ISO9001 RoHS FCC CE
মডেল নম্বার:
S-QP1AC4L05-CD

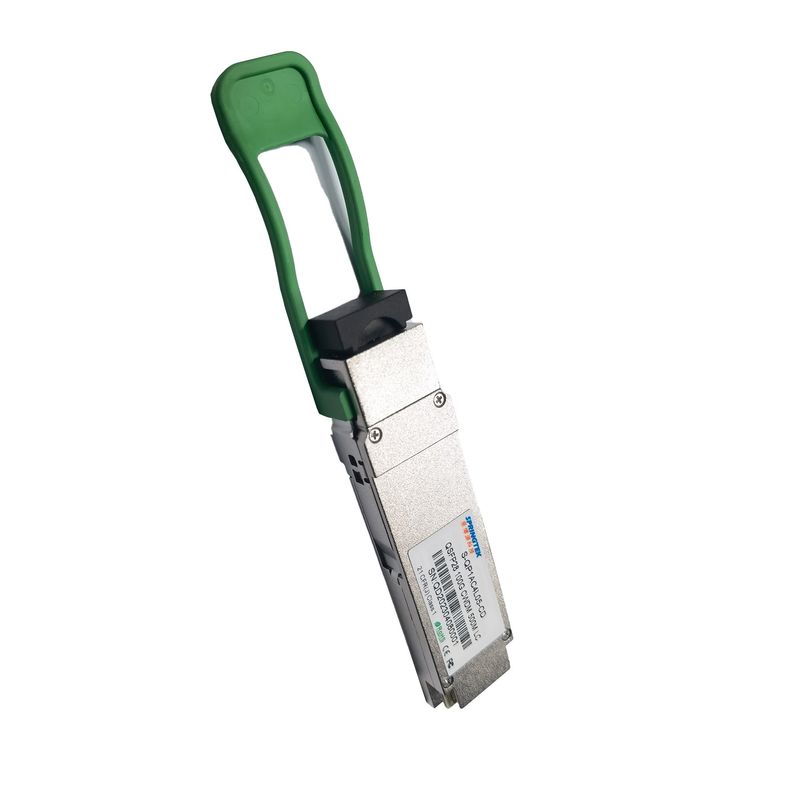

সামঞ্জস্যপূর্ণ Arista 100Gbps CWDM4 LC 500m QSFP28 DR অপটিক্যাল ট্রান্সসিভার মডিউল
তথ্য বিন্যাস
| অংশ সংখ্যা | পণ্যের বর্ণনা |
| S-QP1AC4L05-CD |
QSFP28,100Gbps,1271 -1331nm, SM, LC,500m, 0ºC~+70ºC, DDM সহ, |
বর্ণনা
Springtek 100Gbps CWDM4 QSFP28 500m অপটিক্যাল যোগাযোগ অ্যাপ্লিকেশনের জন্য ডিজাইন করা হয়েছে।এই মডিউলটিতে 4-লেনের DFB অপটিক্যাল ট্রান্সমিটার, 4-লেনের অপটিক্যাল রিসিভার এবং 2টি তারের সিরিয়াল ইন্টারফেস সহ মডিউল পরিচালনা ব্লক রয়েছে।অপটিক্যাল সিগন্যালগুলি একটি ইন্ডাস্ট্রি স্ট্যান্ডার্ড এলসি সংযোগকারীর মাধ্যমে একক-মোড ফাইবারে মাল্টিপ্লেক্স করা হয়।
বৈশিষ্ট্য
অ্যাপ্লিকেশন
মান
পরম সর্বোচ্চ রেটিং
পরম সর্বোচ্চ রেটিং
| প্যারামিটার | প্রতীক | মিন | টাইপ | সর্বোচ্চ | ইউনিট |
| সর্বোচ্চ সরবরাহ ভোল্টেজ | ভিসিসি | 0 | 3.6 | ভি | |
| সংগ্রহস্থল তাপমাত্রা | টি.এস | -40 | 85 | ℃ | |
| অপারেটিং কেস তাপমাত্রা | টিমামলা | -5 | 75 | ℃ | |
| আপেক্ষিক আদ্রতা | আরএইচ | 0 | 85 | % |
প্রস্তাবিত অপারেটিং শর্তাবলী
| প্যারামিটার | প্রতীক | মিন | টাইপ | সর্বোচ্চ | ইউনিট |
| অপারেটিং কেস তাপমাত্রা | Tcase | 0 | 70 | ℃ | |
| সরবরাহ ভোল্টেজ | ভিসিসি | 3.135 | 3.3 | 3.465 | ভি |
| আপেক্ষিক আদ্রতা | আরএইচ | 5 | 85 | % | |
| বিদ্যুৎ অপচয় | পিডি | 3.5 | ডব্লিউ | ||
| ডেটা রেট (অপটিক্যাল) | ডিআরও | 4*25.78125 | জিবিপিএস | ||
| ডেটা রেট (বৈদ্যুতিক) | ডিআরই | 4*25.78125 | জিবিপিএস |
বৈদ্যুতিক বৈশিষ্ট্য
| ট্রান্সমিটার বৈদ্যুতিক বৈশিষ্ট্য | |||||
| প্যারামিটার | প্রতীক | মিন | টাইপ | সর্বোচ্চ | ইউনিট |
| ডিফারেনশিয়াল ভোল্টেজ pk-pk | ভিপিপি | 900 | mV | ||
| ইনপুট ডিফারেনশিয়াল প্রতিবন্ধকতা | রিন | 100 | ওম | ||
| ডিফারেনশিয়াল টার্মিনেশন প্রতিরোধের অমিল | 10 | % | |||
| রিসিভার বৈদ্যুতিক বৈশিষ্ট্য | |||||
| প্যারামিটার | প্রতীক | মিন | টাইপ | সর্বোচ্চ | ইউনিট |
| আউটপুট ডিফারেনশিয়াল প্রতিবন্ধকতা | রাউট | 100 | ওম | ||
| ডিফারেনশিয়াল টার্মিনেশন প্রতিরোধের অমিল | 10 | % | |||
| ডিফারেনশিয়াল আউটপুট ভোল্টেজ | Vout, পিপি | 400 | 600 | 800 | mV |
ওptical বৈশিষ্ট্য
| পরামিতি | প্রতীক | মিন | সাধারণ | সর্বোচ্চ | ইউনিট | বিঃদ্রঃ |
| ট্রান্সমিটার | ||||||
| প্রতি লেনে সিগন্যালের গতি | বি.আর | 25.78125 ± 100 পিপিএম | Gb/s | |||
| তরঙ্গদৈর্ঘ্য প্রেরণ | λ0 | 1264.5 | 1271 | 1277.5 | nm | |
| λ1 | 1284.5 | 1291 | 1297.5 | nm | ||
| λ2 | 1304.5 | 1311 | 1317.5 | nm | ||
| λ3 | 1324.5 | 1331 | 1337.5 | nm | ||
| সাইড-মোড দমন অনুপাত | এসএমএসআর | 30 | dB | |||
| মোট গড় লঞ্চ শক্তি | পৃমোট | 8.5 | dBm | |||
| গড় লঞ্চ শক্তি, প্রতিটি লেন | পৃআউট | -6.5 | 2.5 | dBm | ||
| অপটিক্যাল মডুলেশন এমপ্লিটিউড (ওএমএ), প্রতিটি লেন | পৃওএমএ | -4 | 2.5 | dBm | ||
| প্রতি লেনে পাওয়ার বন্ধ চালু করুন | -30 | dBm | ||||
| ট্রান্সমিটার এবং ডিসপারসন পেনাল্টি (টিডিপি), প্রতিটি লেন | টিডিপি | 3.0 | dB | |||
| বিলুপ্তির অনুপাত (ER) | ইআর | 3.5 | dB | |||
| ট্রান্সমিটার আই মাস্ক সংজ্ঞা {X1,X2, X3, Y1, Y2, Y3} | {0.31, 0.40, 0.45, 0.34, 0.38, 0.4} | 1 | ||||
| মাস্ক মার্জিন | 15 | % | 1 | |||
| রিসিভার | ||||||
| প্রতি লেনে সিগন্যালিং গতি | বি.আর | 25.78125 ± 100 পিপিএম | Gb/s | |||
| তরঙ্গদৈর্ঘ্য গ্রহণ | λ0 | 1264.5 | 1271 | 1277.5 | nm | |
| λ1 | 1284.5 | 1291 | 1297.5 | nm | ||
| λ2 | 1304.5 | 1311 | 1317.5 | nm | ||
| λ3 | 1324.5 | 1331 | 1337.5 | nm | ||
| ক্ষতি থ্রেশহোল্ড, প্রতিটি লেন | 3.5 | dBm | ||||
| গড় পাওয়ার পাওয়ার, প্রতিটি লেন | -10 | 4.5 | dBm | |||
| পাওয়ার পাওয়ার, প্রতিটি লেন (ওএমএ) | 2.5 | dBm | 2 | |||
| রিসিভার প্রতিফলন | -26 | dB | ||||
| LOS দাবি | -24 | -13.6 | dBm | |||
| LOS De-Assert | -11.6 | dBm | ||||
| LOS হিস্টেরেসিস | 0.5 | 6 | dB | |||
