উৎপত্তি স্থল:
উহান চীন
পরিচিতিমুলক নাম:
Springtek
সাক্ষ্যদান:
ISO9001 RoHS FCC CE
মডেল নম্বার:
S-QP1AL4L40-CD-Lite

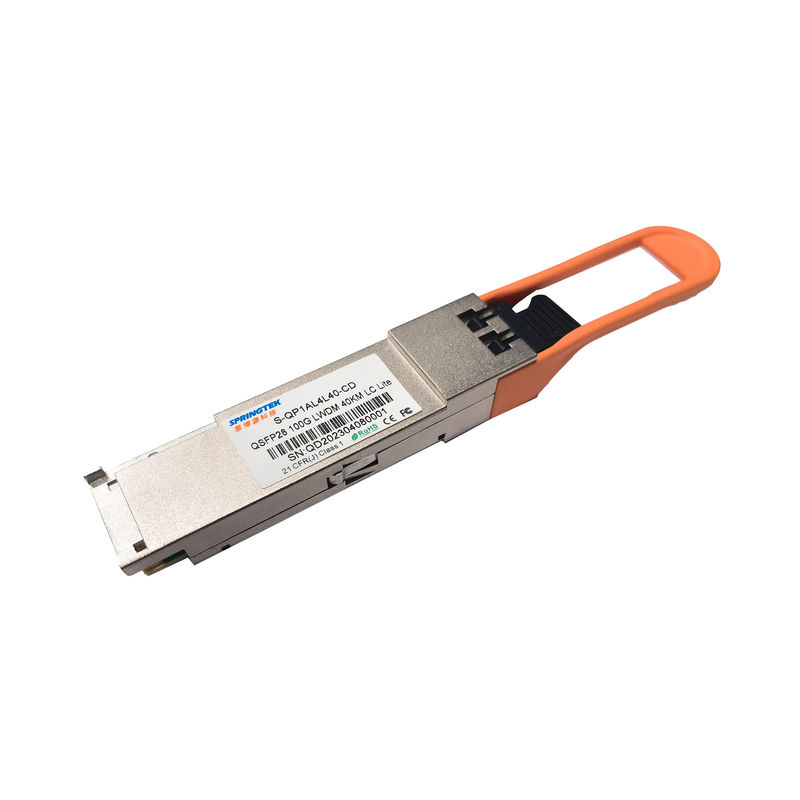

সামঞ্জস্যপূর্ণ Cisco QSFP28 ER4 লাইট 100Gbps 1294 -1310nm 40Km অপটিক্যাল ট্রান্সসিভার মডিউল
তথ্য বিন্যাস
| অংশ সংখ্যা | পণ্যের বর্ণনা |
|
S-QP1AL4L40-CD-Lite |
QSFP28, 100Gbps, ER4 Lite, 1294-1310nm, SM, LC 40km, 0ºC~+70ºC, DDM সহ |
বর্ণনা
Springtek 100G QSFP28 ER4 Lite অপটিক্যাল ট্রান্সসিভার একটি মডিউলে রিসিভার এবং ট্রান্সমিটার পাথকে একীভূত করে।ট্রান্সমিট সাইডে, সিরিয়াল ডেটা স্ট্রীমের চারটি লেন পুনরুদ্ধার করা হয়, রিটাইম করা হয় এবং চারটি লেজার ড্রাইভারের কাছে পাঠানো হয়।লেজার ড্রাইভার 1296 nm, 1300nm, 1305nm এবং 1309 nm কেন্দ্রের তরঙ্গদৈর্ঘ্য সহ 4- EML নিয়ন্ত্রণ করে।অপটিক্যাল সিগন্যালগুলি একটি ইন্ডাস্ট্রি স্ট্যান্ডার্ড এলসি সংযোগকারীর মাধ্যমে একক-মোড ফাইবারে মাল্টিপ্লেক্স করা হয়।রিসিভ সাইডে, অপটিক্যাল ডেটা স্ট্রীমের চারটি লেনকে অপটিক্যালি ডি-মাল্টিপ্লেক্স করা হয়েছে ইন্টিগ্রেটেড অপটিক্যাল ডি-মাল্টিপ্লেক্সার দ্বারা।প্রতিটি ডেটা স্ট্রীম একটি APD এবং ট্রান্স-ইম্পিডেন্স পরিবর্ধক দ্বারা পুনরুদ্ধার করা হয়, পুনরায় সময় দেওয়া হয়।এই মডিউলটিতে একটি হট-প্লাগেবল বৈদ্যুতিক ইন্টারফেস, কম শক্তি খরচ এবং 2-তারের সিরিয়াল ইন্টারফেস রয়েছে।
স্প্রিংটেক পণ্যটি QSFP28 মাল্টি-সোর্স এগ্রিমেন্ট (MSA) অনুযায়ী ফর্ম ফ্যাক্টর, অপটিক্যাল/ইলেকট্রিকাল সংযোগ এবং ডিজিটাল ডায়াগনস্টিক ইন্টারফেস দিয়ে ডিজাইন করা হয়েছে এবং IEEE 802.3ba-এর সাথে সঙ্গতিপূর্ণ।
বৈশিষ্ট্য
অ্যাপ্লিকেশন
মান
পরম সর্বোচ্চ রেটিং
| প্যারামিটার | প্রতীক | মিন | টাইপ | সর্বোচ্চ | ইউনিট |
| পাওয়ার সাপ্লাই ভোল্টেজ | ভিসিসি | -0.3 | 3.6 | ভি | |
| স্টোরেজ তাপমাত্রা পরিসীমা | টি.এস | -40 | 85 | °সে | |
| আপেক্ষিক আর্দ্রতা - সঞ্চয়স্থান | আরএইচএস | 0 | 95 | % | |
| আপেক্ষিক আর্দ্রতা - অপারেটিং | আরএইচও | 0 | 85 | % |
প্রস্তাবিত অপারেটিং শর্তাবলী
| প্যারামিটার | প্রতীক | মিন | টাইপ | সর্বোচ্চ | ইউনিট |
| কেস অপারেটিং তাপমাত্রা পরিসীমা | Tc | 0 | - | 70 | °সে |
| পাওয়ার সাপ্লাই ভোল্টেজ | ভিcc | 3.14 | 3.3 | ৩.৪৭ | ভি |
| মোট শক্তি খরচ | পৃ | - | - | 3.5 | ডব্লিউ |
| ডেটা রেট | বি.আর | - | 25.78125 | - | জিবিপিএস |
বৈদ্যুতিক বৈশিষ্ট্য
| ট্রান্সমিটার বৈদ্যুতিক বৈশিষ্ট্য | |||||
| প্যারামিটার | প্রতীক | মিন | টাইপ | সর্বোচ্চ | ইউনিট |
| ডিফারেনশিয়াল ইনপুট ভোল্টেজ সুইং | ভিভিতরে | 180 | - | 1000 | mV |
| Tx ডিফারেনশিয়াল ইনপুট ইমপেন্ডেন্স | জেডভিতরে | - | 100 | - | Ω |
| ডিফারেনশিয়াল ইনপুট রিটার্ন ক্ষতি | প্রতি 100Gbase-ER4 | dB | |||
| সাধারণ মোড ইনপুট রিটার্ন ক্ষতি | প্রতি 100Gbase-ER4 | dB | |||
| রিসিভার বৈদ্যুতিক বৈশিষ্ট্য | |||||
| প্যারামিটার | প্রতীক | মিন | টাইপ | সর্বোচ্চ | ইউনিট |
| ডিফারেনশিয়াল আউটপুট ভোল্টেজ সুইং | ভিআউট | 300 | - | 1200 | mV |
| Rx ডিফারেনশিয়াল আউটপুট ইমপেন্ডেন্স | জেডআউট | - | 100 | - | Ω |
| ডিফারেনশিয়াল আউটপুট রিটার্ন ক্ষতি | প্রতি 100Gbase-ER4 | dB | |||
| সাধারণ মোড আউটপুট রিটার্ন ক্ষতি | প্রতি 100Gbase-ER4 | dB | |||
ptical বৈশিষ্ট্য
| প্যারামিটার | প্রতীক | মিন | টাইপ | সর্বোচ্চ | ইউনিট | মন্তব্য |
| ট্রান্সমিটার বৈশিষ্ট্য | ||||||
| প্রতি লেনে সিগন্যালিং রেট | 25.78125 | জিবিডি | 1 | |||
| লেন কেন্দ্র তরঙ্গদৈর্ঘ্য (পরিসীমা) | λ | 1294.53 | 1295.56 | 1296.59 | nm | |
| 1299.02 | 1300.05 | 1301.09 | ||||
| 1303.54 | 1304.58 | 1305.63 | ||||
| 1308.09 | 1309.14 | 1310.19 | ||||
| সাইড মোড দমন অনুপাত | এসএমএসআর | 30 | - | - | dB | |
| মোট গড় লঞ্চ পাওয়ার | পৃমোট | - | - | 10.5 | dBm | |
| গড় লঞ্চ পাওয়ার, প্রতিটি লেন | পৃআউট | -2.9 | - | 4.5 | dBm | |
| বর্ণালী প্রস্থ (-20dB) | σ | - | 1 | nm | ||
| অফ ট্রান্সমিটারের গড় লঞ্চ পাওয়ার, প্রতিটি লেন | পৃবন্ধ | - | - | -30 | dBm | |
| বিলুপ্তির অনুপাত | ইআর | 4 | - | - | dB | |
| প্রতিফলন প্রেরণ | আরএফএল | - | - | -12 | dB | |
|
আউটপুট আই মাস্ক সংজ্ঞা {X1,X2,X3,Y1,Y2,Y3} |
{0.25,0.4,0.45,0.25,0.28,0.4} | |||||
| রিসিভারের বৈশিষ্ট্য | ||||||
| প্রতি লেনে সিগন্যালিং রেট | 25.78125 | জিবিডি | ||||
| লেন কেন্দ্র তরঙ্গদৈর্ঘ্য (পরিসীমা) | λ | 1294.53 | 1295.56 | 1296.59 | nm | |
| 1299.02 | 1300.05 | 1301.09 | ||||
| 1303.54 | 1304.58 | 1305.63 | ||||
| 1308.09 | 1309.14 | 1310.19 | ||||
| ক্ষতি থ্রেশহোল্ড | THd | -3 | dBm | 1 | ||
| মোট গড় পাওয়ার পাওয়ার | 2.0 | dBm | ||||
| রিসিভার সংবেদনশীলতা (ওএমএ), প্রতিটি লেন | SenOMA1 | - | -16.5 | - | dBm | 1 |
| রিসিভার সংবেদনশীলতা (ওএমএ), প্রতিটি লেন | SenOMA2 | - | -20.5 | -19 | dBm | 2 |
| LOS দাবি | লোসা | - | -26 | - | dBm | |
| LOS De-Assert | LOSD | - | -24 | - | dBm | |
| LOS হিস্টেরেসিস | লোশ | 0.5 | - | - | dB | |
| মন্তব্য | ||||||
|
1. রিসিভার এক লেনে এই পাওয়ার লেভেল থাকা একটি মড্যুলেটেড অপটিক্যাল ইনপুট সিগন্যালের ক্রমাগত এক্সপোজার, ক্ষতি ছাড়াই সহ্য করতে সক্ষম হবে।রিসিভারকে এই ইনপুট পাওয়ারে সঠিকভাবে কাজ করতে হবে না। 2. 25.78125Gb/s,NRZ,PRBS 231-1,BER=1x10-12. 3. 27.95249Gb/s,NRZ,PRBS 231-1,BER=5x10-5। |
||||||
