উৎপত্তি স্থল:
উহান চীন
পরিচিতিমুলক নাম:
Springtek
সাক্ষ্যদান:
ISO9001 RoHS FCC CE
মডেল নম্বার:
S-QP1AC31M2K-CD

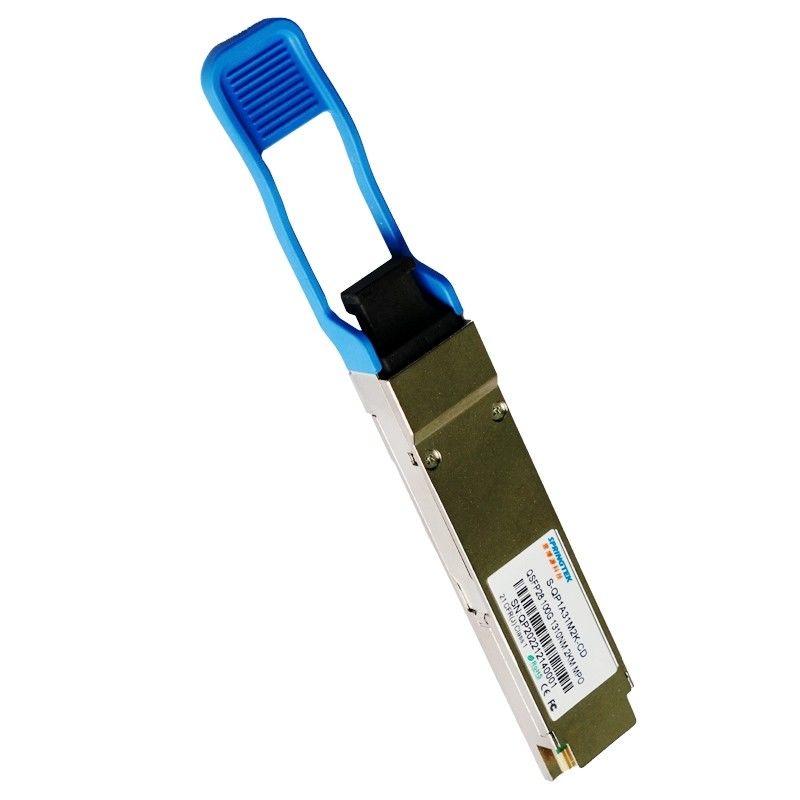

QSFP28 100G PSM4 1310nm 2km MTP/MPO Cisco সামঞ্জস্যপূর্ণ অপটিক্যাল ট্রান্সসিভার মডিউল
তথ্য বিন্যাস
| অংশ সংখ্যা | পণ্যের বর্ণনা |
|
S-QP1AC31M2K-CD |
QSFP28, 100Gbps, PSM4,1310nm,SM,MPO,2কিমি, 0ºC~+70ºC, DDM সহ, |
বর্ণনা
Springtek 100G PSM4 QSFP28 একক মোড অপটিক্যাল ট্রান্সসিভার অপটিক্যাল যোগাযোগ অ্যাপ্লিকেশনের জন্য ডিজাইন করা হয়েছে।এই পণ্যটি বর্ধিত পোর্টের ঘনত্ব প্রদান করে, চারটি স্বাধীন ট্রান্সমিট এবং রিসিভ চ্যানেল অফার করে, প্রতিটি চ্যানেল 25Gbps-এ কাজ করে, যার ফলে 2km একক মোড ফাইবারে 100Gbps এর সামগ্রিক ডেটা রেট পাওয়া যায়, একটি MTP/MPO সংযোগকারী সহ একটি অপটিক্যাল ফাইবার রিবন ক্যাবল প্লাগ করা যেতে পারে QSFP28 মডিউল আধারে, আধারের ভিতরের গাইড পিনগুলি সঠিক প্রান্তিককরণ নিশ্চিত করে।
QSFP28 মাল্টি-সোর্স চুক্তি (MSA) অনুসারে, মডিউলটি I2C দুই-তারের সিরিয়াল ইন্টারফেসের মাধ্যমে পরিচালনা করা যেতে পারে।ট্রান্সমিটার মডিউল কমন মোড লজিক (CML) স্তরের সাথে সামঞ্জস্যপূর্ণ বৈদ্যুতিক ইনপুট সংকেত গ্রহণ করে, সমস্ত ইনপুট ডেটা সংকেত ডিফারেনশিয়াল এবং অভ্যন্তরীণভাবে বন্ধ করা হয়।রিসিভার মডিউল সমান্তরাল বৈদ্যুতিক আউটপুট সংকেতে ফটো ডিটেক্টর অ্যারের মাধ্যমে সমান্তরাল অপটিক্যাল ইনপুট সংকেত রূপান্তর করে।রিসিভার মডিউল আউটপুট বৈদ্যুতিক সংকেত এছাড়াও কমন মোড লজিক (CML) স্তরের সাথে সামঞ্জস্যপূর্ণ ভোল্টেজ.সমস্ত ডেটা সংকেত ডিফারেনশিয়াল এবং প্রতি চ্যানেলে 25Gb/s পর্যন্ত ডেটা হার সমর্থন করে।
বৈশিষ্ট্য
অ্যাপ্লিকেশন
মান
পরম সর্বোচ্চ রেটিং
| প্যারামিটার | প্রতীক | মিন | টাইপ | সর্বোচ্চ | ইউনিট |
| পাওয়ার সাপ্লাই ভোল্টেজ | ভিসিসি | -0.5 | 4 | ভি | |
| স্টোরেজ তাপমাত্রা পরিসীমা | টি.এস | -40 | 85 | °সে | |
| আপেক্ষিক আর্দ্রতা - সঞ্চয়স্থান | আরএইচএস | 0 | 95 | % | |
| আপেক্ষিক আর্দ্রতা - অপারেটিং | আরএইচও | 0 | 85 | % |
প্রস্তাবিত অপারেটিং শর্তাবলী
| প্যারামিটার | প্রতীক | মিন | টাইপ | সর্বোচ্চ | ইউনিট |
| কেস অপারেটিং তাপমাত্রা পরিসীমা | Tc | 0 | - | 70 | °সে |
| পাওয়ার সাপ্লাই ভোল্টেজ | ভিcc | 3.14 | 3.3 | ৩.৪৭ | ভি |
| মোট শক্তি খরচ | পৃ | - | - | 3.5 | ডব্লিউ |
| ডেটা রেট | বি.আর | - | 25.78125 | - | জিবিপিএস |
বৈদ্যুতিক বৈশিষ্ট্য
| ট্রান্সমিটার বৈদ্যুতিক বৈশিষ্ট্য | |||||
| প্যারামিটার | প্রতীক | মিন | টাইপ | সর্বোচ্চ | ইউনিট |
| ডিফারেনশিয়াল ইনপুট ভোল্টেজ সুইং | ভিভিতরে | 180 | - | 900 | mV |
| Tx ডিফারেনশিয়াল ইনপুট ইমপেন্ডেন্স | জেডভিতরে | - | 100 | - | Ω |
| ডিফারেনশিয়াল সমাপ্তি অমিল | - | - | 10 | % | |
| ডিফারেনশিয়াল ইনপুট রিটার্ন ক্ষতি | প্রতি 100G CLR4 MSA | dB | |||
| সাধারণ মোড ইনপুট রিটার্ন ক্ষতি | প্রতি 100G CLR4 MSA | dB | |||
| রিসিভার বৈদ্যুতিক বৈশিষ্ট্য | |||||
| প্যারামিটার | প্রতীক | মিন | টাইপ | সর্বোচ্চ | ইউনিট |
| ডিফারেনশিয়াল আউটপুট ভোল্টেজ সুইং | ভিআউট | 300 | - | 1200 | mV |
| Rx ডিফারেনশিয়াল আউটপুট ইমপেন্ডেন্স | জেডআউট | - | 100 | - | Ω |
| ডিফারেনশিয়াল সমাপ্তি অমিল | - | - | 10 | % | |
| ডিফারেনশিয়াল আউটপুট রিটার্ন ক্ষতি | প্রতি 100G CLR4 MSA | dB | |||
| সাধারণ মোড আউটপুট রিটার্ন ক্ষতি | প্রতি 100G CLR4 MSA | dB | |||
ptical বৈশিষ্ট্য
| প্যারামিটার | প্রতীক | মিন | টাইপ | সর্বোচ্চ | ইউনিট | মন্তব্য | |
| ট্রান্সমিটার বৈশিষ্ট্য | |||||||
| প্রতি লেনে সিগন্যালিং রেট | 25.78125 | জিবিডি | 1 | ||||
| লেন কেন্দ্র তরঙ্গদৈর্ঘ্য (পরিসীমা) | λ | 1260 | 1310 | 1355 | nm | ||
| মোট গড় লঞ্চ শক্তি | পাউট | 9.5 | dBm | ||||
| লেন প্রতি গড় লঞ্চ পাওয়ার | TXPx | -6.5 | 2.5 | dBm | |||
| বিলুপ্তির অনুপাত | ইআর | 3.5 | dB | ||||
| সাইডমোড দমন অনুপাত | এসএমএসআর | 30 | dB | ||||
| লেন প্রতি গড় লঞ্চ পাওয়ার বন্ধ | পফ | -30 | dB |
|
|||
|
ট্রান্সমিটার আই মাস্ক সংজ্ঞা {X1, X2, X3, Y1, Y2, Y3} |
{0.31, 0.4, 0.45, 0.34, 0.38, 0.4} | ||||||
| রিসিভারের বৈশিষ্ট্য | |||||||
| প্রতি লেনে সিগন্যালিং রেট | 25.78125 | জিবিডি | |||||
| লেন কেন্দ্র তরঙ্গদৈর্ঘ্য (পরিসীমা) | λ | 1260 | 1355 | nm | |||
| গড় রিসিভার পাওয়ার, প্রতিটি লেন | Rmax | 3.5 | dBm | ||||
|
অনস্ট্রেসড রিসিভার সংবেদনশীলতা (ওএমএ) প্রতি লেন |
Rxsens | -10.2 | dBm | 1 | |||
| ইনপুট স্যাচুরেশন পাওয়ার (ওভারলোড) | Psat | 4.5 | dBm | ||||
| রিসিভার প্রতিফলন | আর.আর | -26 | dB | ||||
| LOS | অপটিক্যাল ডি-অ্যাসার্ট | পিডি | -12 | dBm | |||
| অপটিক্যাল অ্যাসার্ট | পা | -18 | |||||
| মন্তব্য | |||||||
|
|||||||
