উৎপত্তি স্থল:
উহান চীন
পরিচিতিমুলক নাম:
Springtek
সাক্ষ্যদান:
ISO9001 RoHS FCC CE
মডেল নম্বার:
S-QS4085M03-CD

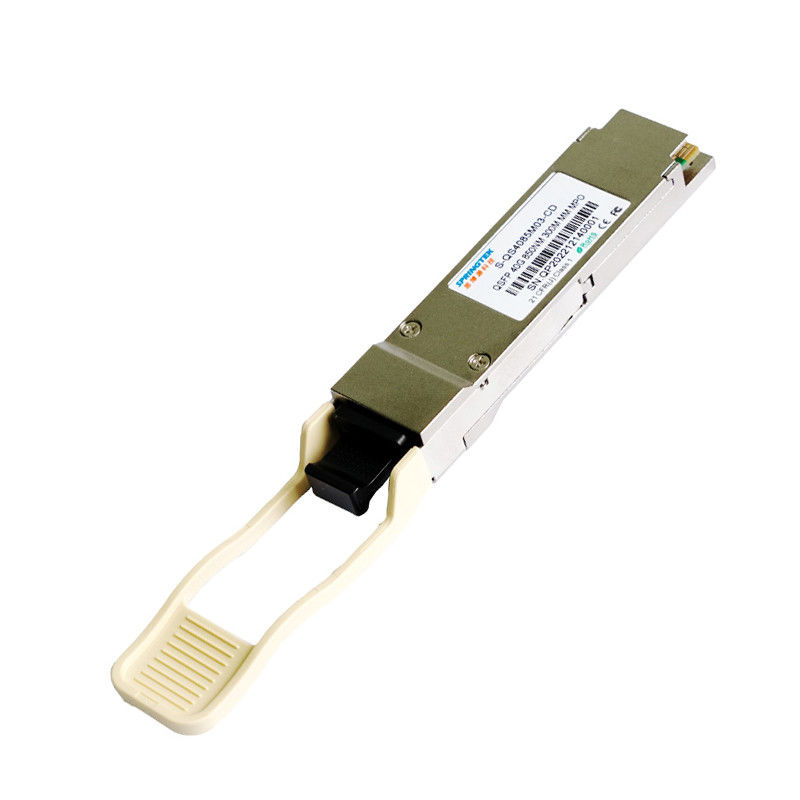

40Gb/s সামঞ্জস্যপূর্ণ Cisco MMF 300M 850nm QSFP + অপটিক্যাল ট্রান্সসিভার মডিউল QSFP-40G-CSR4
তথ্য বিন্যাস
| অংশ সংখ্যা | পণ্যের বর্ণনা |
| S-QS4085M03-CD | QSFP+, 40Gbps, 850nm, MM, MPO,300m, 0ºC~+70ºC, DDM সহ |
বর্ণনা
Springtek 40G-eSR4 QSFP+ ট্রান্সসিভার 300m পর্যন্ত OM3 MMF-এর উপর 10G SR লিঙ্ক ভাঙা সহ 40G ইথারনেটের প্রয়োজনীয়তা মেটাতে ডিজাইন করা হয়েছে।এটি QSFP+ MSA, IEEE 802.3ba-এর সাথে সঙ্গতিপূর্ণ।এটি একটি একক 3.3V পাওয়ার সাপ্লাই সহ সাশ্রয়ী, কম শক্তি খরচ।উচ্চতর ইএমআই পারফরম্যান্সের জন্য এটি অল-মেটাল এবং কমপ্যাক্ট আকারের হাউজিং দিয়ে তৈরি।
বৈশিষ্ট্য
একক +3.3V পাওয়ার সাপ্লাই
অপারেটিং তাপমাত্রা: 0 থেকে +70 ডিগ্রি সেলসিয়াস
RoHS অনুগত (লিড মুক্ত)
অ্যাপ্লিকেশন
40G-IB-QDR /20G-IB-DDR / 10G-IB-SDR ইনফনিব্যান্ড
ব্রেকআউট 4 x 10GBASE-SR
পরম সর্বোচ্চ রেটিং
| প্যারামিটার | প্রতীক | মিন | টাইপ | সর্বোচ্চ | ইউনিট |
| পাওয়ার সাপ্লাই ভোল্টেজ | ভিসিসি | -0.5 | 4 | ভি | |
| স্টোরেজ তাপমাত্রা পরিসীমা | টি.এস | -40 | 85 | °সে | |
| আপেক্ষিক আর্দ্রতা - সঞ্চয়স্থান | আরএইচএস | 0 | 95 | % | |
| আপেক্ষিক আর্দ্রতা - অপারেটিং | আরএইচও | 0 | 85 | % |
প্রস্তাবিত অপারেটিং শর্তাবলী
| প্যারামিটার | প্রতীক | মিন | টাইপ | সর্বোচ্চ | ইউনিট |
| কেস অপারেটিং তাপমাত্রা পরিসীমা | Tc | 0 | - | 70 | °সে |
| পাওয়ার সাপ্লাই ভোল্টেজ | ভিcc | 3.14 | 3.3 | 3.46 | ভি |
| মোট শক্তি খরচ | পৃ | - | - | 1.5 | ডব্লিউ |
| ডেটা রেট | বি.আর | - | 10.3125 | - | জিবিপিএস |
বৈদ্যুতিক বৈশিষ্ট্য
| প্যারামিটার | প্রতীক | মিন | টাইপ | সর্বোচ্চ | ইউনিট | বিঃদ্রঃ | ||
| ডিফারেনশিয়াল ইনপুট ভোল্টেজ সুইং | ভিভিতরে | 180 | - | 1200 | mV | |||
| Tx ডিফারেনশিয়াল ইনপুট ইমপেন্ডেন্স | জেডভিতরে | - | 100 | - | Ω | |||
| ডিফারেনশিয়াল ইনপুট রিটার্ন ক্ষতি | প্রতি IEEE P802.3ba 86A.4.1.1 | dB | 10MHz থেকে 11.1GHz | |||||
| সাধারণ-মোড ইনপুট রিটার্ন ক্ষতির পার্থক্য | 10 | - | - | dB | 10MHz থেকে 11.1GHz | |||
| J2 জিটার সহনশীলতা | J2T | 0.17 | - | - | UI | প্রতি IEEE P802.3ba 86A.4.1 | ||
| J9 জিটার সহনশীলতা | J9T | 0.29 | - | - | UI | |||
| রিসিভার বৈদ্যুতিক বৈশিষ্ট্য | ||||||||
| প্যারামিটার | প্রতীক | মিন | টাইপ | সর্বোচ্চ | ইউনিট | |||
| ডিফারেনশিয়াল আউটপুট ভোল্টেজ সুইং | ভিআউট | 300 | - | 900 | mV | |||
| Rx ডিফারেনশিয়াল আউটপুট ইমপেন্ডেন্স | জেডআউট | - | 100 | - | Ω | |||
| ডিফারেনশিয়াল আউটপুট রিটার্ন ক্ষতি | প্রতি IEEE P802.3ba 86A.4.2.1 | dB | 10MHz থেকে 11.1GHz | |||||
| সাধারণ মোড আউটপুট রিটার্ন ক্ষতি | প্রতি IEEE P802.3ba 86A.4.2.2 | dB | 10MHz থেকে 11.1GHz | |||||
| আউটপুট স্থানান্তর সময়, 20% থেকে 80% | 28 | - | - | পুনশ্চ | প্রতি IEEE P802.3ba 86A.4.2 | |||
| J2 জিটার আউটপুট | J2O | - | - | 0.42 | UI | |||
| J9 জিটার আউটপুট | J9O | - | - | 0.65 | UI | |||
অপটিক্যাল বৈশিষ্ট্য
| প্যারামিটার | প্রতীক | মিন | টাইপ | সর্বোচ্চ | ইউনিট | মন্তব্য |
| ট্রান্সমিটার বৈশিষ্ট্য | ||||||
| লেজারের ধরন | ভিসিএসইএল | |||||
| লেন প্রতি ডেটা রেট | - | - | 10.3125 | - | Gb/s | |
| কেন্দ্র তরঙ্গদৈর্ঘ্য | λ | 840 | 850 | 860 | nm | |
| RMS বর্ণালী প্রস্থ | ∆λ | - | - | 0.45 | nm | |
| গড় লঞ্চ পাওয়ার, প্রতিটি লেন | পৃআউট | -7.5 | - | 0.5 | dBm | |
| অপটিক্যাল মডুলেশন প্রশস্ততা, প্রতিটি লেন | ওএমএ | -5.6 | - | 3 | dBm | |
| যেকোন দুই লেনের মধ্যে লঞ্চ পাওয়ারের পার্থক্য (OMA) | - | - | 4 | dB | ||
| পিক পাওয়ার, প্রতিটি লেন | - | - | 4 | dBm | ||
| বিলুপ্তির অনুপাত | ইআর | 3 | - | - | dB | |
| ট্রান্সমিটার বিচ্ছুরণ শাস্তি | টিডিপি | - | - | 3.5 | dB | 1 |
| - | - | 3.9 | dB | 2 | ||
| অফ ট্রান্সমিটারের গড় লঞ্চ পাওয়ার, প্রতিটি লেন | পৃবন্ধ | - | - | -30 | dBm | |
| অপটিক্যাল রিটার্ন ক্ষতি সহনশীলতা | - | - | 12 | dB | ||
| ট্রান্সমিটার আই মাস্ক মার্জিন (হিট রেশিও=5E-5 হিট/নমুনা) | 5 | - | - | % | ||
| রিসিভারের বৈশিষ্ট্য | ||||||
| প্রতি লেনে রিসিভারের ধরন | পিন | |||||
| ডেটা রেট | - | 10.3125 | - | Gb/s | ||
| ইনপুট গ্রহণে গড় শক্তি, প্রতিটি লেন | পৃIN1 | - | -9.9 | 2.4 | dBm | |
| ক্ষতি থ্রেশহোল্ড | ডিটি | 3.4 | - | - | dBm | |
| রিসিভার পাওয়ার (ওএমএ), প্রতিটি লেন (সর্বোচ্চ) | - | - | 3 | dBm | ||
| স্ট্রেসড রিসিভার সংবেদনশীলতা (ওএমএ), প্রতিটি লেন (সর্বোচ্চ) | সেন1 | - | - | -7.5 | dBm | 3 |
| আনস্ট্রেসড রিসিভার সেনসিটিভিটি (OMA), প্রতিটি লেন (সর্বোচ্চ) | সেন2 | - | - | -11.1 | dBm | 4 |
| সর্বোচ্চ শক্তি, প্রতিটি লেন (সর্বোচ্চ) | - | - | 4 | dBm | ||
| রিসিভার প্রতিফলন | আরএফএল | - | - | -12 | dB | |
| LOS দাবি | লোসা | -30 | - | - | dBm | |
| LOS De-Assert | LOSD | - | - | -12 | dBm | |
| LOS হিস্টেরেসিস | লোশ | 0.5 | 3 | 5 | dB | |
| মন্তব্য | ||||||
|
1. TDP 100m OM3 পর্যন্ত; 2. TDP 300m OM4 পর্যন্ত; 3. BER=1E-12, প্রতি IEEE802.3ae; 4. BER=1E-12, প্রতি IEEE802.3ae; |
||||||
