উৎপত্তি স্থল:
উহান চীন
পরিচিতিমুলক নাম:
Springtek
সাক্ষ্যদান:
ISO9001 RoHS FCC CE
মডেল নম্বার:
S-QS4031M2K-CD

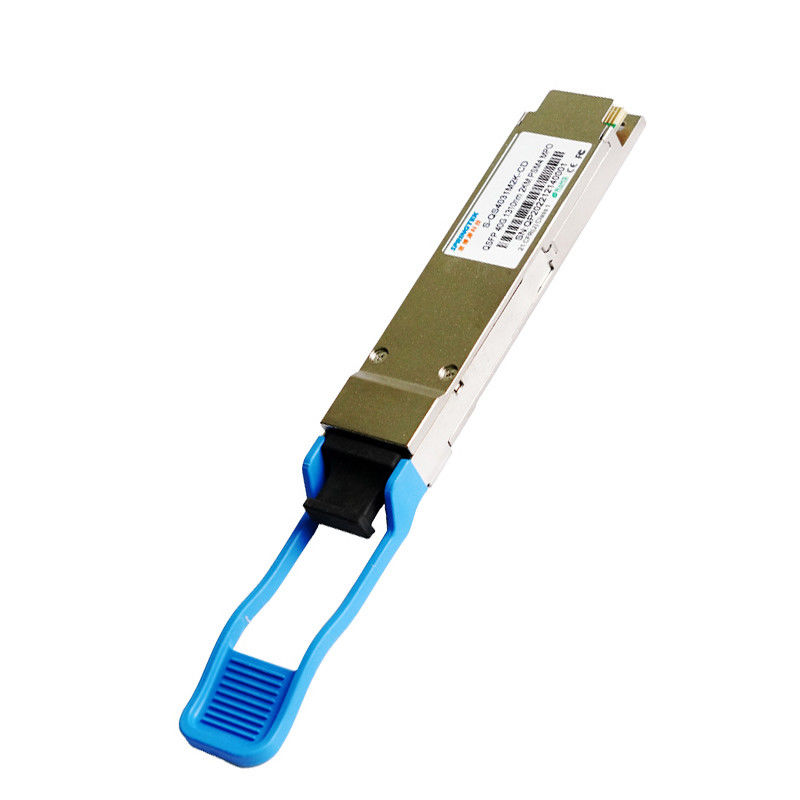

40G QSFP+ IR4 1310nm 2km PSM MPO সামঞ্জস্যপূর্ণ একক-মোড 40G ইথারনেট/ ইনফিনিব্যান্ড QDR, DDR এবং SDR/ডেটা সেন্টার
তথ্য বিন্যাস
| অংশ সংখ্যা | পণ্যের বর্ণনা |
| S-QS4031M2K-CD | QSFP+, 40Gbps,PSM4,1310nm, SM, MPO, 2km, 0ºC ~ +70ºC, DDM সহ |
বর্ণনা
Springtek QSFP+ 40G-PSM4 ট্রান্সসিভার 2km পর্যন্ত SMF এর উপর 40G ইথারনেট লিঙ্কের প্রয়োজনীয়তা মেটাতে ডিজাইন করা হয়েছে।এটি QSFP+ MSA, IEEE 802.3ba-এর সাথে সঙ্গতিপূর্ণ।এটি একটি একক 3.3V পাওয়ার সাপ্লাই সহ সাশ্রয়ী, কম শক্তি খরচ।উচ্চতর ইএমআই পারফরম্যান্সের জন্য এটি অল-মেটাল এবং কমপ্যাক্ট আকারের হাউজিং দিয়ে তৈরি।
বৈশিষ্ট্য
চ্যানেল প্রতি 11.2 Gbps ডেটা রেট পর্যন্ত
এমপিও অপটিক্যাল সংযোগকারী (IEC61754-7-1)
কম শক্তি খরচ 3.5W (সর্বোচ্চ)
ট্রান্সমিশন দৈর্ঘ্য 2 কিমি পর্যন্ত
4 চ্যানেল 1310nm DFB লেজার সহ ট্রান্সমিটার
4 চ্যানেল পিন ফটো ডিটেক্টর সহ রিসিভার
অপারেটিং কেস তাপমাত্রা: 0 থেকে 70 ডিগ্রি সেলসিয়াস
RoHS অনুগত (লিড মুক্ত)
অ্যাপ্লিকেশন
রাউটার এবং এইচবিএ স্যুইচ করুন
40G ইথারনেট
Infiniband QDR, DDR এবং SDR
উচ্চ কর্মক্ষমতা ব্যাকপ্লেন
পরম সর্বোচ্চ রেটিং
| প্যারামিটার | প্রতীক | মিন | টাইপ | সর্বোচ্চ | ইউনিট |
| পাওয়ার সাপ্লাই ভোল্টেজ | ভিসিসি | 0 | 3.8 | ভি | |
| স্টোরেজ তাপমাত্রা পরিসীমা | টি.এস | -40 | 85 | °সে | |
| আপেক্ষিক আর্দ্রতা - সঞ্চয়স্থান | আরএইচএস | 0 | 95 | % | |
| আপেক্ষিক আর্দ্রতা - অপারেটিং | আরএইচও | 0 | 85 | % |
প্রস্তাবিত অপারেটিং শর্তাবলী
|
বৈদ্যুতিক বৈশিষ্ট্য
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
অপটিক্যাল বৈশিষ্ট্য
| প্যারামিটার | প্রতীক | মিন | টাইপ | সর্বোচ্চ | ইউনিট | মন্তব্য | |
| ট্রান্সমিটার বৈশিষ্ট্য | |||||||
| লেজারের ধরন | ডিএফবি | ||||||
| লেন প্রতি ডেটা রেট | - | - | 10.3125 | - | Gb/s | ||
| লেন কেন্দ্র তরঙ্গদৈর্ঘ্য | λ0 | 1260 | 1360 | nm | |||
| সাইড-মোড দমন অনুপাত | এসএমএসআর | 30 | - | - | dB | ||
| মোট গড় লঞ্চ পাওয়ার | পিটি | - | - | 5 | dBm | ||
| গড় লঞ্চ পাওয়ার, প্রতিটি লেন | POUT | -8.2 | - | 0.5 | dBm | ||
| অপটিক্যাল মডুলেশন প্রশস্ততা, প্রতিটি লেন | ওএমএ | -5.2 | - | 2.0 | dBm | ||
| যেকোনো দুই লেনের মধ্যে লঞ্চের শক্তির পার্থক্য (OMA) | - | - | 5 | dB | |||
| OMA বিয়োগ TDP, প্রতিটি লেনে পাওয়ার চালু করুন | -4.8 | - | - | dBm | |||
| বিলুপ্তির অনুপাত | ইআর | 3.5 | - | - | dB | ||
| ট্রান্সমিটার বিচ্ছুরণ শাস্তি | টিডিপি | - | - | 2.6 | dB | ||
| অফ ট্রান্সমিটারের গড় লঞ্চ পাওয়ার, প্রতিটি লেন | POFF | - | - | -30 | dBm | ||
| আপেক্ষিক তীব্রতা গোলমাল | RIN | - | - | -128 | dB/Hz | ||
| অপটিক্যাল রিটার্ন ক্ষতি সহনশীলতা | - | - | 12 | dB | |||
| ট্রান্সমিটার আই মাস্ক সংজ্ঞা | IEEE802.3ba এর সাথে সঙ্গতিপূর্ণ | ||||||
| রিসিভারের বৈশিষ্ট্য | |||||||
| রিসিভার টাইপ | পিন | ||||||
| লেন কেন্দ্র তরঙ্গদৈর্ঘ্য | λ | 1260 | 1360 | nm | |||
| গড় পাওয়ার পাওয়ার, প্রতিটি লেন | পিন 1 | -12.6 | - | 2.3 | dBm | ||
| ক্ষতি থ্রেশহোল্ড | ডিটি | 3 | - | - | dBm | ||
| রিসিভার সংবেদনশীলতা (OMA), প্রতিটি লেন (সর্বোচ্চ) | সেন ১ | - | - | -12.6 | dBm | 1 | |
| LOS দাবি | লোসা | -30 | - | - | dBm | ||
| LOS De-Assert | LOSD | - | - | -15 | dBm | ||
| LOS হিস্টেরেসিস | লোশ | 0.5 | - | 6 | dB | ||
| মন্তব্য | |||||||
| 1. BER=1E-12, PRBS31@10.3125Gbps দিয়ে পরিমাপ করা হয়েছে | |||||||
সাধারণ বিবরণ
| পিন | প্রতীক | নাম/বর্ণনা | মন্তব্য |
| 1 | জিএনডি | স্থল | |
| 2 | Tx2n | ট্রান্সমিটার ইনভার্টেড ডেটা ইনপুট | |
| 3 | Tx2p | ট্রান্সমিটার নন-ইনভার্টেড ডেটা ইনপুট | |
| 4 | জিএনডি | স্থল | |
| 5 | Tx4n | ট্রান্সমিটার ইনভার্টেড ডেটা ইনপুট | |
| 6 | Tx4p | ট্রান্সমিটার নন-উল্টানো ডেটা ইনপুট | |
| 7 | জিএনডি | স্থল | |
| 8 | ModselL | মডিউল নির্বাচন করুন | |
| 9 | রিসেটএল | মডিউল রিসেট | |
| 10 | ভিসিসিRx | +3.3V পাওয়ার সাপ্লাই রিসিভার | |
| 11 | SCL | 2-তারের সিরিয়াল ইন্টারফেস ঘড়ি | |
| 12 | এসডিএ | 2-তারের সিরিয়াল ইন্টারফেস ডেটা | |
| 13 | জিএনডি | স্থল | |
| 14 | Rx3p | রিসিভার নন-ইনভার্টেড ডেটা আউটপুট | |
| 15 | Rx3n | রিসিভার ইনভার্টেড ডেটা আউটপুট | |
| 16 | জিএনডি | স্থল | |
| 17 | Rx1p | রিসিভার নন-ইনভার্টেড ডেটা আউটপুট | |
| 18 | Rx1n | রিসিভার ইনভার্টেড ডেটা আউটপুট | |
| 19 | জিএনডি | স্থল | |
| 20 | জিএনডি | স্থল | |
| 21 | Rx2n | রিসিভার ইনভার্টেড ডেটা আউটপুট | |
| 22 | Rx2p | রিসিভার নন-ইনভার্টেড ডেটা আউটপুট | |
| 23 | জিএনডি | স্থল | |
| 24 | Rx4n | রিসিভার ইনভার্টেড ডেটা আউটপুট | |
| 25 | Rx4p | রিসিভার নন-ইনভার্টেড ডেটা আউটপুট | |
| 26 | জিএনডি | স্থল | |
| 27 | ModPrsL | মডিউল বর্তমান | |
| 28 | IntL | বাধা | |
| 29 | ভিসিসিTx | +3.3V পাওয়ার সাপ্লাই ট্রান্সমিটার | |
| 30 | ভিসিসি1 | +3.3V পাওয়ার সাপ্লাই | |
| 31 | এলপিমোড | কম পাওয়ার মোড | |
| 32 | জিএনডি | স্থল | |
| 33 | Tx3p | ট্রান্সমিটার নন-ইনভার্টেড ডেটা ইনপুট | |
| 34 | Tx3n | ট্রান্সমিটার ইনভার্টেড ডেটা ইনপুট | |
| 35 | জিএনডি | স্থল | |
| 36 | Tx1p | ট্রান্সমিটার নন-ইনভার্টেড ডেটা ইনপুট | |
| 37 | Tx1n | ট্রান্সমিটার ইনভার্টেড ডেটা ইনপুট | |
| 38 | জিএনডি | স্থল |
